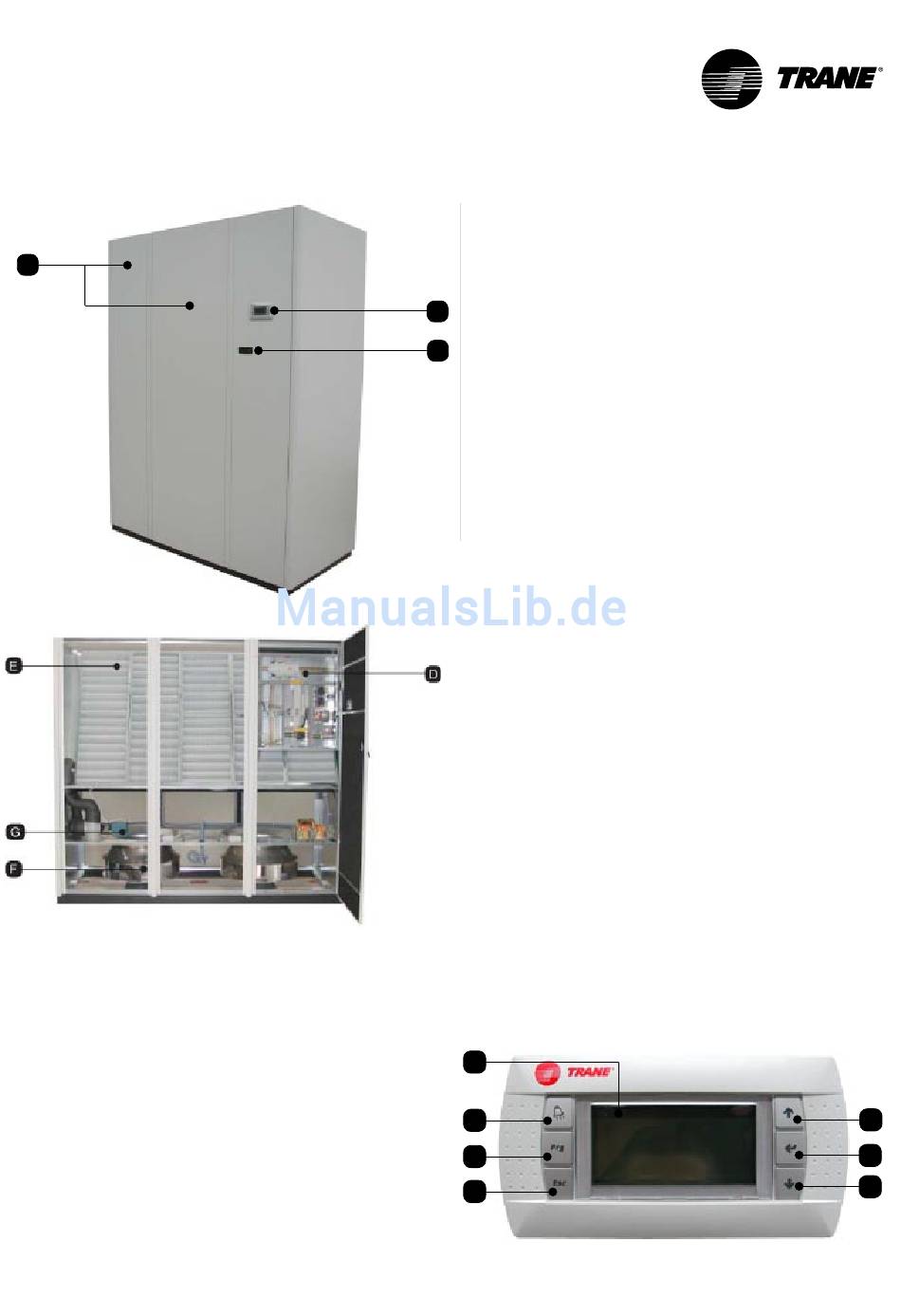

Bezeichnung und Beschreibung der wichtigsten Komponenten
C
Beschreibung der Komponenten
A - Bedienterminal
Zum Ein-/Aus-Schalten, Konfigurieren und
Anzeigen des Zustands der Maschine.
• A1
LCD-Display
• A2
ALARM-Taste: Anzeige und Rücksetzung von Alarmen; wird ein
Alarm aktiviert, blinkt sie rot.
• A3
PRG-Taste: Zugriff auf das Konfigurationsmenü
• A4
ESC-Taste: Zum Verlassen von Bildschirmen
• A5
AUF-Taste: Zum Blättern durch das Menü
• A6
EINGABE-Taste: Zur Bestätigung
• A7
AB-Taste: Zum Blättern durch das Menü
B - Schaltschranktür
Zugang zum Schaltschrank der Maschine
PKG-SVX19B-DE
A Bedienterminal
B Schaltschranktür
C Verkleidungspaneele
D Schaltschrank
E Filter
F Ventilatoren
A
G Kaltwasserventil
B
A1
A2
A3
A4
A5
A6
A7
