PWR Power-LED, dauerhaft grün, wenn die Spannungsversorgung des Gerätes her-
gestellt ist.
¿
Dauerhaft grün, wenn der LED-Modus auf "Active" eingestellt ist.
ACT
´
FDX Dauerhaft grün, wenn der LED-Modus auf "Full-Duplex" eingestellt ist.
²
SPD Dauerhaft grün, wenn der LED-Modus auf "Speed" eingestellt ist.
¶
LEDSET Taster zum Umschalten des LED-Modus zwischen "Active", "Full-Duplex" und
"Speed".
º
LINK Dauerhaft grün, wenn die Netzwerkverbindung zum angeschlossenen Gerät
Port 1 bis 24
hergestellt ist. Aus, wenn keine Netzwerkverbindung zum angeschlossenen
Gerät hergestellt werden kann.
¾
Diese LED zeigt je nach gewähltem LED-Zustand folgende Informationen:
ACT/FDX/SPD
Port 1 bis 24
µ
Link Dauerhaft grün, wenn die Netzwerkverbindung zum angeschlossenen Gerät
Port 25 und 26
hergestellt ist. Aus, wenn keine Netzwerkverbindung zum angeschlossenen
Gerät hergestellt werden kann.
¸
FB Dauerhaft grün, wenn Glasfaser-Port aktiv ist. Aus, wenn der TP-Port aktiv ist
Port 25 und 26
¹
ACT Diese LED zeigt je nach gewähltem LED-Zustand folgende Informationen:
Port 25 und 26
2.3.2

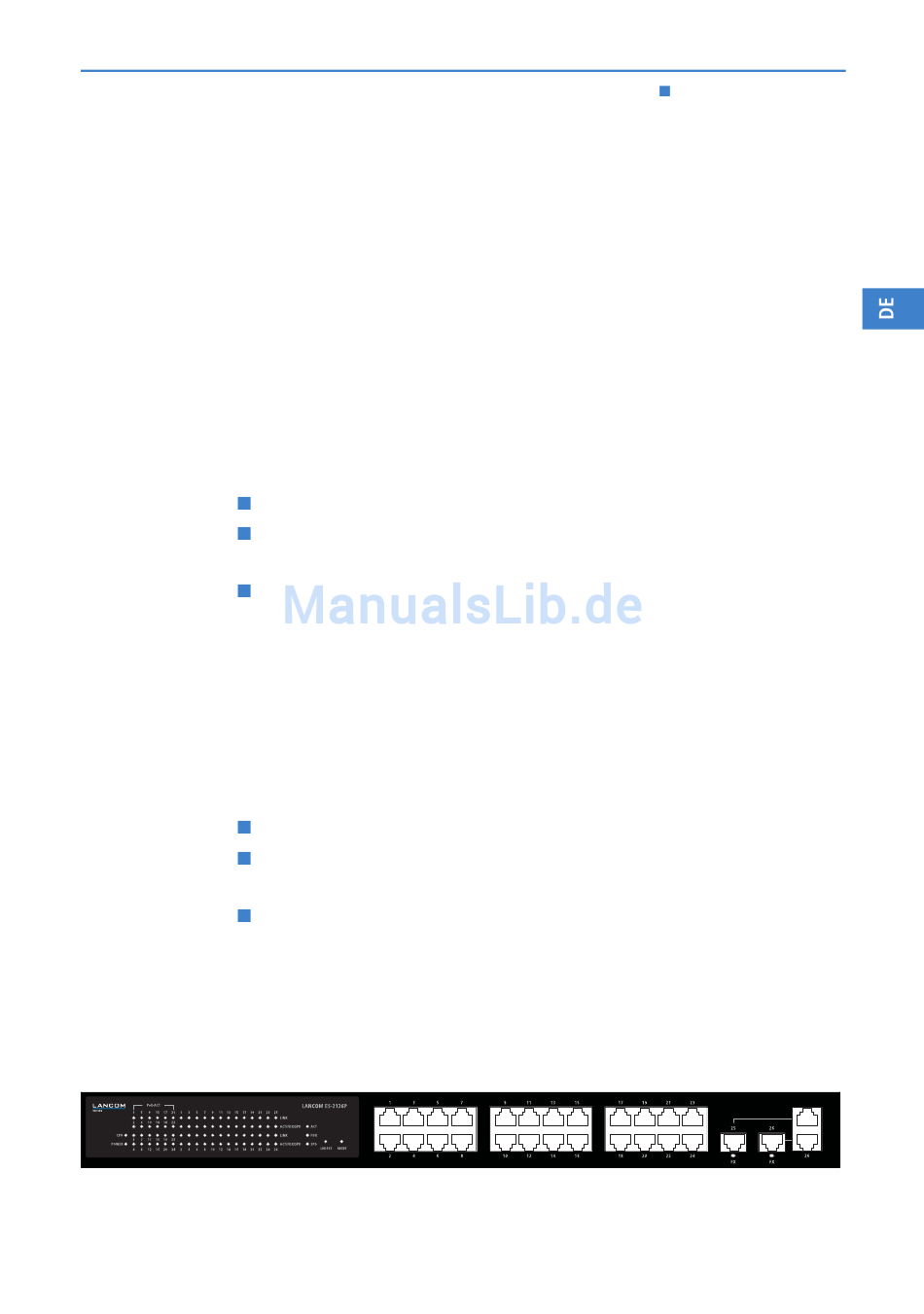

LEDs und Taster beim LANCOM ES-2126P

Auf der Vorderseite des Geräts befinden sich Leuchtdioden (LEDs), die Infor-
mationen über den Status des Geräts geben, sowie zwei Taster.
LED-Modus "Active": Blinkt gelb bei Datenübertragung.
LED-Modus "Full-Duplex": Dauerhaft gelb, wenn Full-Duplex-Modus für
diesen Port aktiv ist, blinkt gelb bei Kollisionen.
LED-Modus "Speed": Dauerhaft gelb, wenn 100 MBit/s-Modus aktiv ist.
Aus, wenn 10 MBit/s-Modus aktiv ist.
LED-Modus "Active": Blinkt gelb bei Datenübertragung.
LED-Modus "Full-Duplex": Dauerhaft gelb, wenn Full-Duplex-Modus für
diesen Port aktiv ist, blinkt gelb bei Kollisionen.
LED-Modus "Speed": Dauerhaft grün, wenn GBit/s-Modus aktiv ist. Aus,
wenn 10 MBit/s- oder 100 MBit/s-Modus aktiv ist.
LANCOM ES-2126+ und LANCOM ES-2126P
Kapitel 2: Installation
