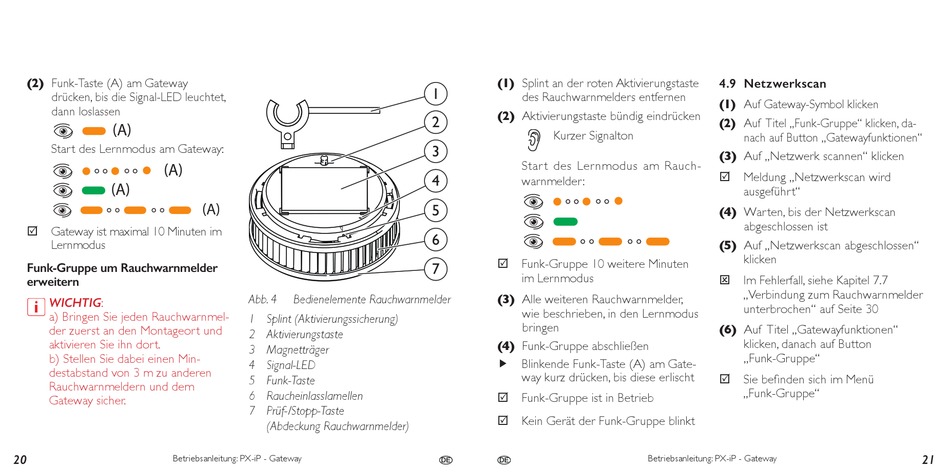

(2) Funk-Taste (A) am Gateway
drücken, bis die Signal-LED leuchtet,
dann loslassen
(A)
Start des Lernmodus am Gateway:
(A)
(A)
5 Gateway ist maximal 10 Minuten im
Lernmodus
Funk-Gruppe um Rauchwarnmelder
erweitern
WICHTIG:
a) Bringen Sie jeden Rauchwarnmel-
der zuerst an den Montageort und
aktivieren Sie ihn dort.
b) Stellen Sie dabei einen Min-
destabstand von 3 m zu anderen
Rauchwarnmeldern und dem
Gateway sicher.
Betriebsanleitung: PX-iP - Gateway
20
(A)
Abb. 4
Bedienelemente Rauchwarnmelder
1 Splint (Aktivierungssicherung)
2 Aktivierungstaste
3 Magnetträger
4 Signal-LED
5 Funk-Taste
6 Raucheinlasslamellen
7 Prüf-/Stopp-Taste
(Abdeckung Rauchwarnmelder)
(1) Splint an der roten Aktivierungstaste
1
des Rauchwarnmelders entfernen
(2) Aktivierungstaste bündig eindrücken
2
Kurzer Signalton
3
Star t des Lernmodus am Rauch-
warnmelder:
4
5
6
5 Funk-Gruppe 10 weitere Minuten
7
im Lernmodus
(3) Alle weiteren Rauchwarnmelder,
wie beschrieben, in den Lernmodus
bringen
(4) Funk-Gruppe abschließen
f Blinkende Funk-Taste (A) am Gate-
way kurz drücken, bis diese erlischt
5 Funk-Gruppe ist in Betrieb
5 Kein Gerät der Funk-Gruppe blinkt
DE
DE
4.9 Netzwerkscan
(1) Auf Gateway-Symbol klicken
(2) Auf Titel „Funk-Gruppe" klicken, da-
nach auf Button „Gatewayfunktionen"
(3) Auf „Netzwerk scannen" klicken
5 Meldung „Netzwerkscan wird
ausgeführt"
(4) Warten, bis der Netzwerkscan
abgeschlossen ist
(5) Auf „Netzwerkscan abgeschlossen"
klicken
4 Im Fehlerfall, siehe Kapitel 7.7
„Verbindung zum Rauchwarnmelder
unterbrochen" auf Seite 30
(6) Auf Titel „Gatewayfunktionen"
klicken, danach auf Button
„Funk-Gruppe"
5 Sie befinden sich im Menü
„Funk-Gruppe"
Betriebsanleitung: PX-iP - Gateway
21
