Gateway Hinzufügen; Gateway Einrichten; Gateway Anschließen - pyrexx PX-iP Betriebsanleitung

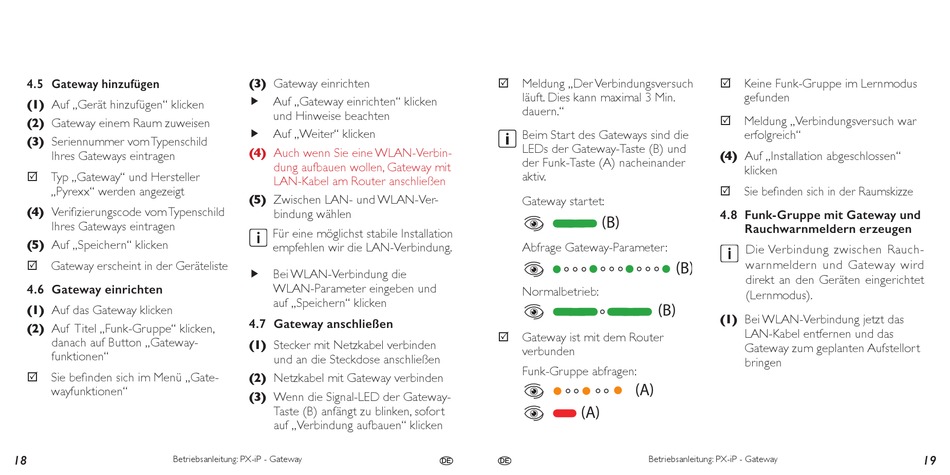

4.5 Gateway hinzufügen
(1) Auf „Gerät hinzufügen" klicken
(2) Gateway einem Raum zuweisen
(3) Seriennummer vom Typenschild
Ihres Gateways eintragen
5 Typ „Gateway" und Hersteller
„Pyrexx" werden angezeigt
(4) Verifizierungscode vom Typenschild
Ihres Gateways eintragen
(5) Auf „Speichern" klicken
5 Gateway erscheint in der Geräteliste

4.6 Gateway einrichten

(1) Auf das Gateway klicken
(2) Auf Titel „Funk-Gruppe" klicken,
danach auf Button „Gateway-
funktionen"
5 Sie befinden sich im Menü „Gate-
wayfunktionen"
Betriebsanleitung: PX-iP - Gateway
18
(3) Gateway einrichten
f Auf „Gateway einrichten" klicken
und Hinweise beachten
f Auf „Weiter" klicken
(4) Auch wenn Sie eine WLAN-Verbin-
dung aufbauen wollen, Gateway mit
LAN-Kabel am Router anschließen
(5) Zwischen LAN- und WLAN-Ver-
bindung wählen
Für eine möglichst stabile Installation
empfehlen wir die LAN-Verbindung.
f Bei WLAN-Verbindung die
WLAN-Parameter eingeben und
auf „Speichern" klicken
4.7 Gateway anschließen
(1) Stecker mit Netzkabel verbinden
und an die Steckdose anschließen
(2) Netzkabel mit Gateway verbinden
(3) Wenn die Signal-LED der Gateway-
Taste (B) anfängt zu blinken, sofort
auf „Verbindung aufbauen" klicken
5 Meldung „Der Verbindungsversuch
läuft. Dies kann maximal 3 Min.
dauern."
Beim Start des Gateways sind die
LEDs der Gateway-Taste (B) und
der Funk-Taste (A) nacheinander
aktiv.
Gateway startet:
(B)
Abfrage Gateway-Parameter:
Normalbetrieb:
5 Gateway ist mit dem Router
verbunden
Funk-Gruppe abfragen:
(A)
DE DE
5 Keine Funk-Gruppe im Lernmodus
gefunden
5 Meldung „Verbindungsversuch war
erfolgreich"
(4) Auf „Installation abgeschlossen"
klicken
Sie befinden sich in der Raumskizze
5
4.8 Funk-Gruppe mit Gateway und
Rauchwarnmeldern erzeugen
Die Verbindung zwischen Rauch-
warnmeldern und Gateway wird
(B)
direkt an den Geräten eingerichtet
(Lernmodus).
(B)
(1) Bei WLAN-Verbindung jetzt das
LAN-Kabel entfernen und das
Gateway zum geplanten Aufstellort
bringen
(A)
Betriebsanleitung: PX-iP - Gateway
19
