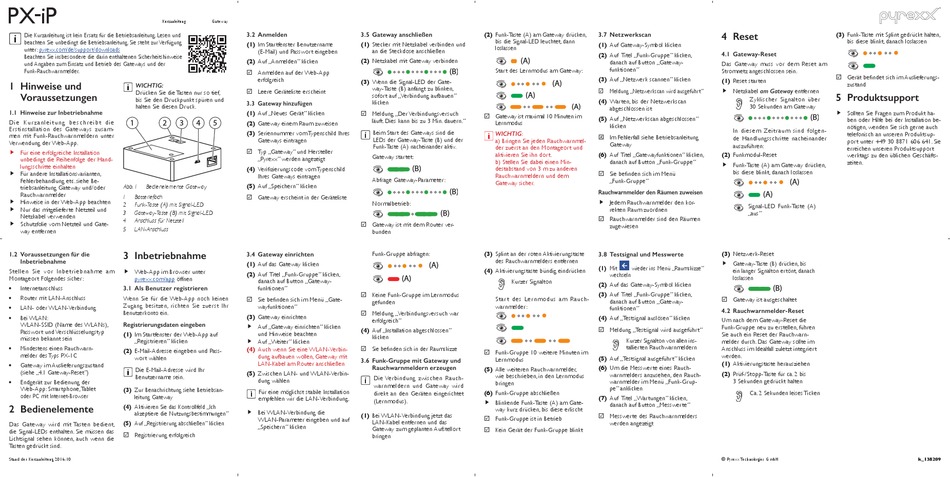

pyrexx PX-iP Kurzanleitung

P X - iP
Kurzanleitung
Die Kurzanleitung ist kein Ersatz für die Betriebsanleitung. Lesen und
beachten Sie unbedingt die Betriebsanleitung. Sie steht zur Verfügung
unter: pyrexx.com/de/support/downloads
Beachten Sie insbesondere die darin enthaltenen Sicherheitshinweise
und Angaben zum Einsatz und Betrieb des Gateways und der
Funk-Rauchwarnmelder.
1 Hinweise und
WICHTIG:
Drücken Sie die Tasten nur so tief,
Voraussetzungen
bis Sie den Druckpunkt spüren und
halten Sie diesen Druck.
1.1 Hinweise zur Inbetriebnahme
D i e K u r z a n l e i t u n g b e s c h r e i b t d i e
1 2 3
Erstinstallation des Gateways zusam-
men mit Funk-Rauchwarnmeldern unter
Verwendung der Web-App.
f Für eine erfolgreiche Installation
unbedingt die Reihenfolge der Hand-
lungsschritte einhalten
f Für andere Installationsvarianten,
Fehlerbehandlung etc. siehe Be-
triebsanleitung Gateway und/oder Abb. 1 Bedienelemente Gateway
Rauchwarnmelder
1 Batteriefach
f Hinweise in der Web-App beachten
2 Funk-Taste (A) mit Signal-LED
f Nur das mitgelieferte Netzteil und
3 Gateway-Taste (B) mit Signal-LED
Netzkabel verwenden
4 Anschluss für Netzteil
f Schutzfolie vom Netzteil und Gate-
way entfernen 5 LAN-Anschluss
3 Inbetriebnahme
1.2 Voraussetzungen für die
Inbetriebnahme
Stellen Sie vor Inbetriebnahme am
f Web-App im Browser unter
Montageort Folgendes sicher:
pyrexx.com/app öffnen
Internetanschluss
• 3.1 Als Benutzer registrieren
Router mit LAN-Anschluss Wenn Sie für die Web-App noch keinen
•
Zugang besitzen, richten Sie zuerst Ihr
• LAN- oder WLAN-Verbindung
Benutzerkonto ein.
• Bei WLAN:
WLAN-SSID (Name des WLANs),
Registrierungsdaten eingeben
Passwort und Verschlüsselungstyp
(1) Im Startfenster der Web-App auf
müssen bekannt sein
„Registrieren" klicken
Mindestens einen Rauchwarn-
•
(2) E-Mail-Adresse eingeben und Pass-
melder des Typs PX-1C
wort wählen
Gateway im Auslieferungszustand
•
Die E-Mail-Adresse wird Ihr
(siehe „4.1 Gateway-Reset")
Benutzername sein.
Endgerät zur Bedienung der
•
Web-App: Smartphone, Tablet
(3) Zur Benachrichtung siehe Betriebsan-
oder PC mit Internet-Browser
leitung Gateway
(4) Aktivieren Sie das Kontrollfeld „Ich
2 Bedienelemente
akzeptiere die Nutzungsbestimmungen"
(5) Auf „Registrierung abschließen" klicken
Das Gateway wird mit Tasten bedient,
die Signal-LEDs enthalten. Sie müssen das
5 Registrierung erfolgreich
Lichtsignal sehen können, auch wenn die
Tasten gedrückt sind.
Stand der Kurzanleitung 2016-10
Gateway
3.2 Anmelden 3.5 Gateway anschließen
(1) Im Startfenster Benutzername (1) Stecker mit Netzkabel verbinden und
(E-Mail) und Passwort eingeben an die Steckdose anschließen
(2) Auf „Anmelden" klicken (2) Netzkabel mit Gateway verbinden
5 Anmelden auf der Web-App
erfolgreich
(3) Wenn die Signal-LED der Gate-
way-Taste (B) anfängt zu blinken,
5 Leere Geräteliste erscheint
sofort auf „Verbindung aufbauen"
klicken
3.3 Gateway hinzufügen
(1) Auf „Neues Gerät" klicken
5 Meldung „Der Verbindungsversuch
läuft. Dies kann bis zu 3 Min. dauern."
4 5 (2) Gateway einem Raum zuweisen
(3) Seriennummer vom Typenschild Ihres Beim Start des Gateways sind die
Gateways eintragen LEDs der Gateway-Taste (B) und der
Funk-Taste (A) nacheinander aktiv.
5 Typ „Gateway" und Hersteller
Gateway startet:
„Pyrexx" werden angezeigt
(4) Verifizierungscode vom Typenschild
Ihres Gateways eintragen
Abfrage Gateway-Parameter:
(5) Auf „Speichern" klicken
5 Gateway erscheint in der Geräteliste
Normalbetrieb:
5 Gateway ist mit dem Router ver-
bunden
Funk-Gruppe abfragen:
3.4 Gateway einrichten
(1) Auf das Gateway klicken
(2) Auf Titel „Funk-Gruppe" klicken,
danach auf Button „Gateway-
funktionen"
5 Keine Funk-Gruppe im Lernmodus
5 Sie befinden sich im Menü „Gate-
gefunden
wayfunktionen"
5 Meldung „Verbindungsversuch war
(3) Gateway einrichten
erfolgreich"
f Auf „Gateway einrichten" klicken
(4) Auf „Installation abgeschlossen"
und Hinweise beachten
klicken
f Auf „Weiter" klicken
(4) Auch wenn Sie eine WLAN-Verbin- 5 Sie befinden sich in der Raumskizze
dung aufbauen wollen, Gateway mit
3.6 Funk-Gruppe mit Gateway und
LAN-Kabel am Router anschließen
Rauchwarnmeldern erzeugen
(5) Zwischen LAN- und WLAN-Verbin-
Die Verbindung zwischen Rauch-
dung wählen
warnmeldern und Gateway wird
Für eine möglichst stabile Installation
direkt an den Geräten eingerichtet
empfehlen wir die LAN-Verbindung.
(Lernmodus).
f Bei WLAN-Verbindung die
(1) Bei WLAN-Verbindung jetzt das
WLAN-Parameter eingeben und auf
LAN-Kabel entfernen und das
„Speichern" klicken
Gateway zum geplanten Aufstellort
bringen
(2) Funk-Taste (A) am Gateway drücken,
bis die Signal-LED leuchtet, dann
loslassen
(A)
(B) Start des Lernmodus am Gateway:
(A)
(A)
(A)
5 Gateway ist maximal 10 Minuten im
Lernmodus
WICHTIG:
a) Bringen Sie jeden Rauchwarnmel-
der zuerst an den Montageort und
aktivieren Sie ihn dort.
b) Stellen Sie dabei einen Min-
(B)
destabstand von 3 m zu anderen
Rauchwarnmeldern und dem
Gateway sicher.
(B)
(B)
(3) Splint an der roten Aktivierungstaste
des Rauchwarnmelders entfernen
(A)
(4) Aktivierungstaste bündig eindrücken
(A)
Kurzer Signalton
Star t des Lernmodus am Rauch-
warnmelder:
5 Funk-Gruppe 10 weitere Minuten im
Lernmodus
(5) Alle weiteren Rauchwarnmelder,
wie beschrieben, in den Lernmodus
bringen
(6) Funk-Gruppe abschließen
f Blinkende Funk-Taste (A) am Gate-
way kurz drücken, bis diese erlischt
5 Funk-Gruppe ist in Betrieb
5 Kein Gerät der Funk-Gruppe blinkt
4 Reset
3.7 Netzwerkscan
(1) Auf Gateway-Symbol klicken
(2) Auf Titel „Funk-Gruppe" klicken, 4.1 Gateway-Reset
danach auf Button „Gateway-
Das Gateway muss vor dem Reset am
funktionen"
Stromnetz angeschlossen sein.
(3) Auf „Netzwerk scannen" klicken
(1) Reset starten
5 Meldung „Netzwerkscan wird ausgeführt" f Netzkabel am Gateway entfernen
Zyklischer Signalton über
(4) Warten, bis der Netzwerkscan
30 Sekunden am Gateway
abgeschlossen ist
(5) Auf „Netzwerkscan abgeschlossen"
klicken
In diesem Zeitraum sind folgen-
4 Im Fehlerfall siehe Betriebsanleitung
de Handlungsschritte nacheinander
Gateway
auszuführen:
(6) Auf Titel „Gatewayfunktionen" klicken, (2) Funkmodul-Reset
danach auf Button „Funk-Gruppe"
f Funk-Taste (A) am Gateway drücken,
bis diese blinkt, danach loslassen
5 Sie befinden sich im Menü
„Funk-Gruppe"
Rauchwarnmelder den Räumen zuweisen
(A)
f Jedem Rauchwarnmelder den kor-
Signal-LED Funk-Taste (A)
rekten Raum zuordnen
„aus"
5 Rauchwarnmelder sind den Räumen
zugewiesen
(3) Netzwerk-Reset
3.8 Testsignal und Messwerte
f Gateway-Taste (B) drücken, bis
(1) Mit wieder ins Menü „Raumskizze"
ein langer Signalton ertönt, danach
wechseln
loslassen
(2) Auf das Gateway-Symbol klicken
(B)
(3) Auf Titel „Funk-Gruppe" klicken,
5 Gateway ist ausgeschaltet
danach auf Button „Gateway-
funktionen"
4.2 Rauchwarnmelder-Reset
(4) Auf „Testsignal auslösen" klicken
Um nach dem Gateway-Reset die
Funk-Gruppe neu zu erstellen, führen
5 Meldung „Testsignal wird ausgeführt"
Sie auch ein Reset der Rauchwarn-
Kurzer Signalton von allen ins-
melder durch. Das Gateway sollte im
tallierten Rauchwarnmeldern
Anschluss im Idealfall zuletzt integriert
werden.
(5) Auf „Testsignal ausgeführt" klicken
(1) Aktivierungstaste herausziehen
(6) Um die Messwerte eines Rauch-
(2) Prüf-/Stopp-Taste für ca. 2 bis
warnmelders anzusehen, den Rauch-
warnmelder im Menü „Funk-Grup- 3 Sekunden gedrückt halten
pe" anklicken
Ca. 2 Sekunden leises Ticken
(7) Auf Titel „Wartungen" klicken,
danach auf Button „Messwerte"
5 Messwerte des Rauchwarnmelders
werden angezeigt
© Pyrexx Technologies GmbH
(3) Funk-Taste mit Splint gedrückt halten,
bis diese blinkt, danach loslassen
5 Gerät befindet sich im Auslieferungs-
zustand
5 Produktsupport
f Sollten Sie Fragen zum Produkt ha-
(B)
ben oder Hilfe bei der Installation be-
nötigen, wenden Sie sich gerne auch
telefonisch an unseren Produktsup-
port unter +49 30 8871 606 641. Sie
erreichen unseren Produktsupport
werktags zu den üblichen Geschäfts-
zeiten.
(A)
