Megasat Digital 1 HD Bedienungsanleitung Seite 5

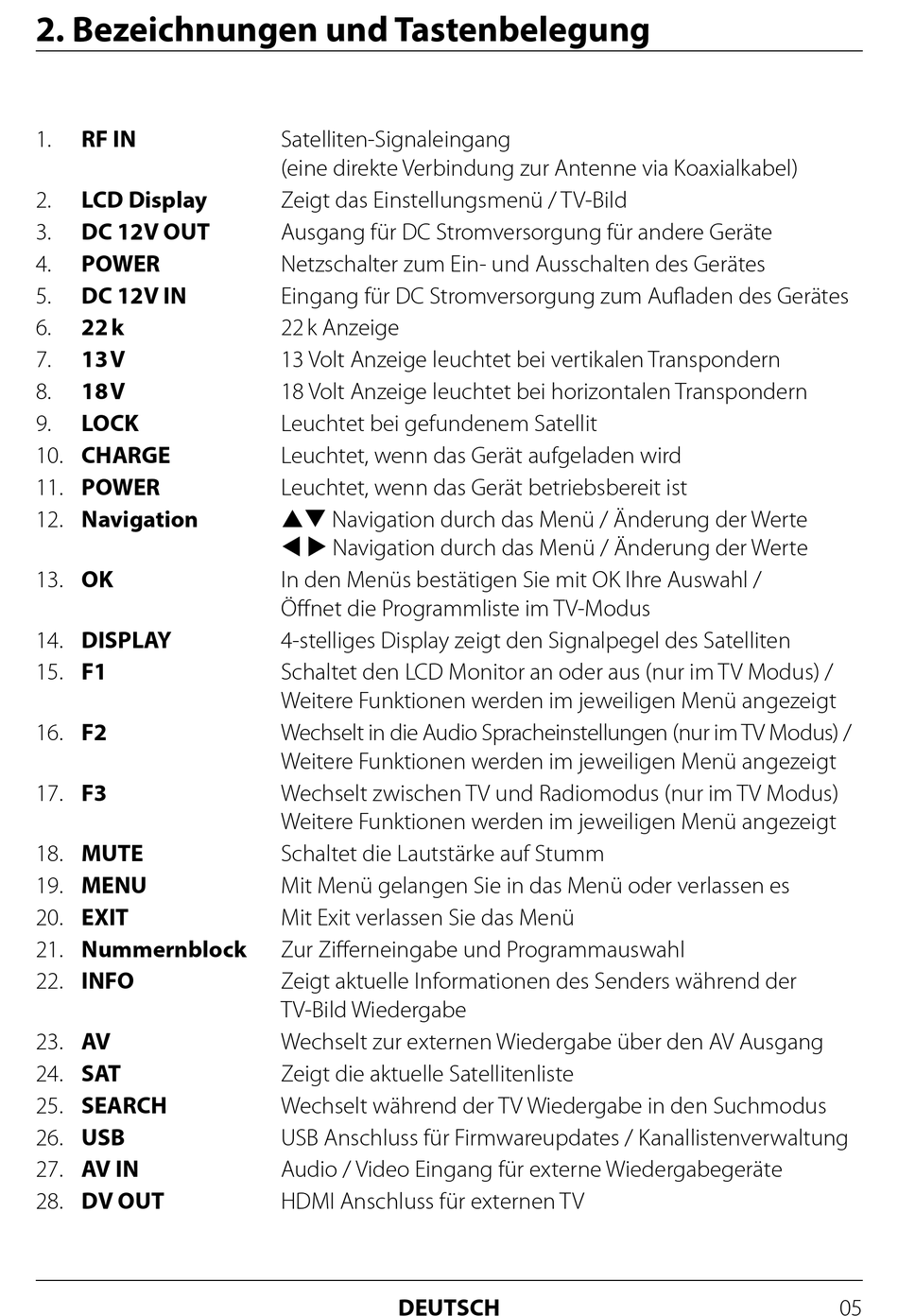

2. Bezeichnungen und Tastenbelegung
RF IN
1.
LCD Display
2.
DC 12V OUT
3.
POWER
4.
DC 12V IN
5.
22 k
6.
13 V
7.
18 V
8.
LOCK
9.
10. CHARGE
11. POWER
12. Navigation
13. OK
14. DISPLAY
15. F1
16. F2
17. F3
18. MUTE
19. MENU
20. EXIT
21. Nummernblock
22. INFO
23. AV
24. SAT
25. SEARCH
26. USB
27. AV IN
28. DV OUT
Satelliten-Signaleingang
(eine direkte Verbindung zur Antenne via Koaxialkabel)
Zeigt das Einstellungsmenü / TV-Bild
Ausgang für DC Stromversorgung für andere Geräte
Netzschalter zum Ein- und Ausschalten des Gerätes
Eingang für DC Stromversorgung zum Aufladen des Gerätes
22 k Anzeige
13 Volt Anzeige leuchtet bei vertikalen Transpondern
18 Volt Anzeige leuchtet bei horizontalen Transpondern
Leuchtet bei gefundenem Satellit
Leuchtet, wenn das Gerät aufgeladen wird
Leuchtet, wenn das Gerät betriebsbereit ist
pq Navigation durch das Menü / Änderung der Werte
t u Navigation durch das Menü / Änderung der Werte
In den Menüs bestätigen Sie mit OK Ihre Auswahl /
Öffnet die Programmliste im TV-Modus
4-stelliges Display zeigt den Signalpegel des Satelliten
Schaltet den LCD Monitor an oder aus (nur im TV Modus) /
Weitere Funktionen werden im jeweiligen Menü angezeigt
Wechselt in die Audio Spracheinstellungen (nur im TV Modus) /
Weitere Funktionen werden im jeweiligen Menü angezeigt
Wechselt zwischen TV und Radiomodus (nur im TV Modus)
Weitere Funktionen werden im jeweiligen Menü angezeigt
Schaltet die Lautstärke auf Stumm
Mit Menü gelangen Sie in das Menü oder verlassen es
Mit Exit verlassen Sie das Menü
Zur Zifferneingabe und Programmauswahl
Zeigt aktuelle Informationen des Senders während der
TV-Bild Wiedergabe
Wechselt zur externen Wiedergabe über den AV Ausgang
Zeigt die aktuelle Satellitenliste
Wechselt während der TV Wiedergabe in den Suchmodus
USB Anschluss für Firmwareupdates / Kanallistenverwaltung
Audio / Video Eingang für externe Wiedergabegeräte
HDMI Anschluss für externen TV
DEUTSCH
05
