Vorbereitung

5 1
II
AUX-VCR
DIGITAL AUDIO OUT STEREO OUT
PCM - MPEG2 - DOLBY DIGITAL - DTS
LEFT
I
RIGHT
TV-OUT
OUT OUT OUT ANALOG
OPTICAL OPTICAL COAX VIDEO OUT
Allgemeine Hinweise
- Je nach Ausstattung Ihres Fernsehgeräts und anderer Geräte, die Sie
anschließen möchten, gibt es mehrere Verbindungsmöglichkeiten für den

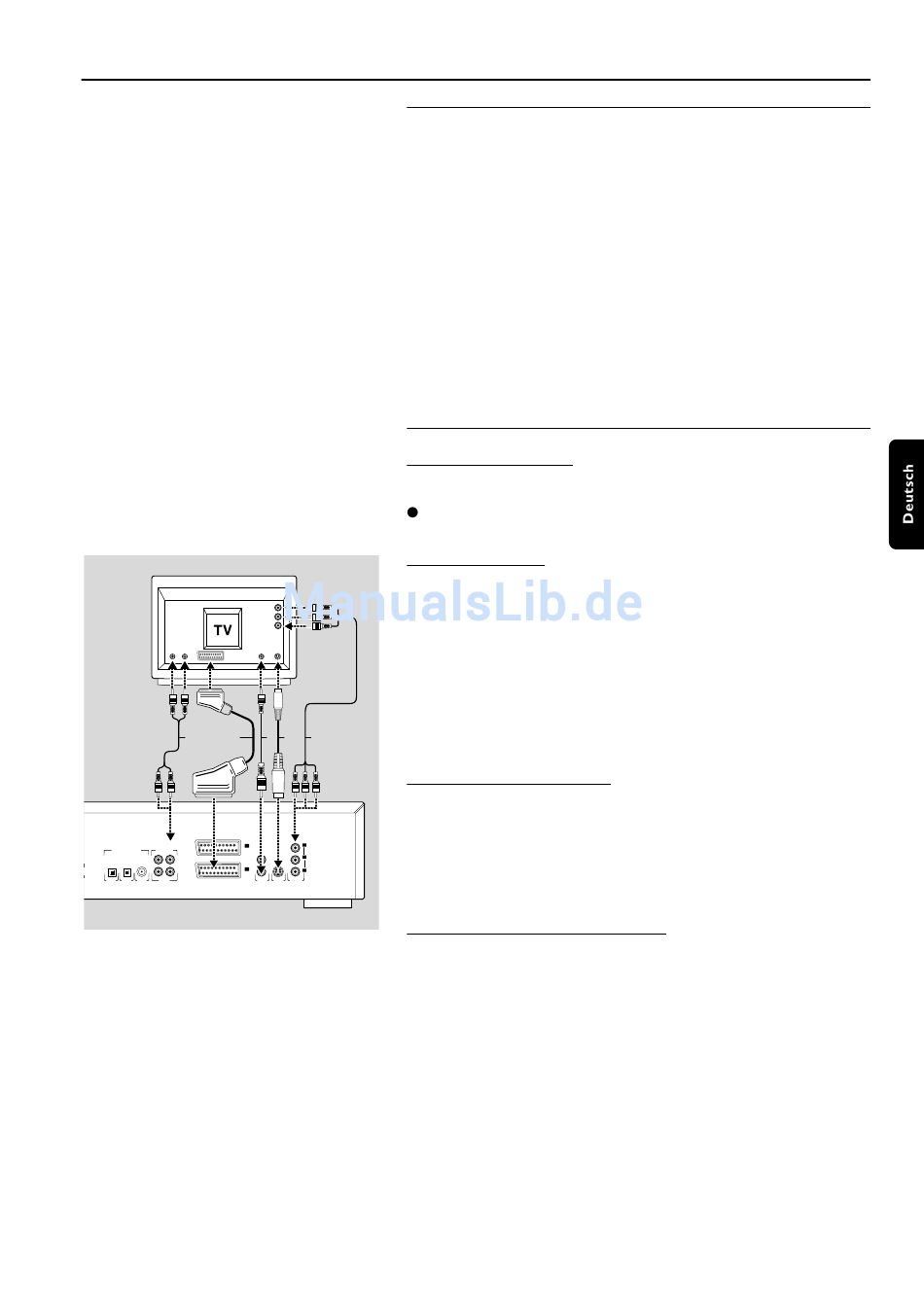

DVD-Spieler. Diese sind in der unten stehenden Abbildung dargestellt.
Bitte schlagen Sie in der Bedienungsanleitung Ihres Fernsehgeräts,
Videorecorders, Stereo-Systems und anderen Anleitungen die
Anweisungen zum Herstellen der optimalen Verbindungen nach.
- Schließen Sie den DVD-Spieler nicht über den Videorecorder an, da
die Bildqualität durch das Kopierschutzsystem beeinträchtigt werden
könnte.
- Für eine bessere Klangwiedergabe können die Audio-Ausgänge des
DVD-Spielers mit einem Verstärker, Receiver, einer Stereo-Anlage oder
A/V-Geräten verbunden werden.
Siehe dazu den Abschnitt "Anschluss an Zusatzgeräte" auf der nächsten Seite.
Achtung: Verbinden Sie den Ausgang des DVD-Spielers nicht
mit dem Phono-Eingang Ihrer Stereo-Anlage.
Anschluss an ein Standard-Fernsehgerät
Euro-A/V-Anschluss
YUV-Anschlüsse
1
2
Wenn Ihr Fernsehgerät nicht mit einem Euro-A/V-Anschluss
4 3 2
oder YUV-Anschlüssen ausgestattet ist, können Sie eine der
folgenden alternativen Verbindungen wählen:
S-Video (Y/C)-Anschluss
1
Y
C
B
C
R
2
(CVBS) (Y/C) (Y-Cr-Cb)
S-VIDEO OUT VIDEO OUT
Video-CVBS-Anschluss (FBAS)
1
2
Verbinden Sie den Euro-A/V-Anschluss mit dem entsprechenden
Anschluss am Fernsehgerät mit Hilfe des mitgelieferten Euro-A/V-
Kabels (1). (Nur Europa).
Verbinden Sie die YUV-Anschlüsse mit Hilfe der mitgelieferten YUV-
Kabel (2) mit den entsprechenden Anschlüssen am Fernsehgerät.
(außerhalb Europas)
Verbinden Sie die linken und rechten Audio-Ausgangsbuchsen mit
den entsprechenden Buchsen am Fernsehgerät mit Hilfe des
mitgelieferten Audiokabels (5).
Verbinden Sie den S-Video-Anschluss mit dem entsprechenden
Anschluss am Fernsehgerät mit Hilfe des als Zubehör erhältlichen
S-Video-Kabels (3).
Verbinden Sie die linken und rechten Audio-Ausgangsbuchsen mit
den entsprechenden Buchsen am Fernsehgerät mit Hilfe des
mitgelieferten Audiokabels (5).
Verbinden Sie den Video-Anschluss mit dem entsprechenden Anschluss
am Fernsehgerät mit Hilfe des mitgelieferten Videokabels (4).
Verbinden Sie die linken und rechten Audio-Ausgangsbuchsen mit
den entsprechenden Buchsen am Fernsehgerät mit Hilfe des
mitgelieferten Audiokabels (5).
VORBEREITUNG 129
