- zum Anschluss an ein Fernsehgerät mit S- Video (Y/C)-Eingängen
- zum Anschluss an ein Fernsehgerät mit CVBS (FBAS)-Video-Eingängen
- zum Anschluss an ein Fernsehgerät mit Euro-A/V-Anschluss
MAINS
124 FUNKTIONSÜBERSICHT

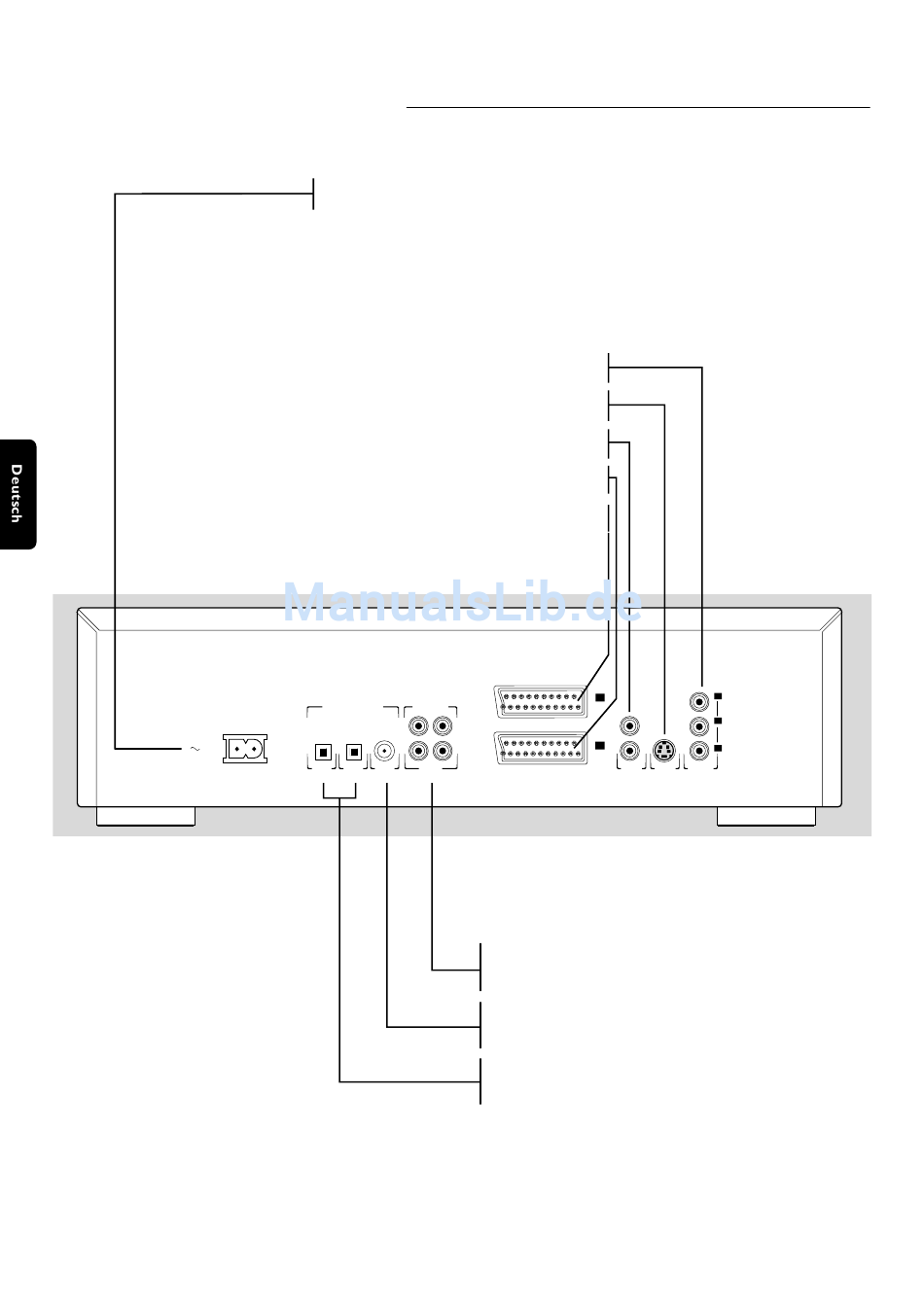

Rückseite des Geräts
Netzkabelanschluß
- zum Anschließen eines Netzkabels
Fernsehgeräte-Anschlüsse
- zum Anschluss an ein Fernsehgerät mit YUV-Eingängen
Euro-A/V-Anschluss (AUX-VCR)
- z.B. zum Anschluss an einen Videorecorder
DIGITAL AUDIO OUT
PCM - MPEG2 - DOLBY DIGITAL - DTS
OUT
OUT
OUT
OPTICAL
OPTICAL
COAX
Achtung: Berühren Sie auf keinen Fall die Stifte im Innern der
Anschlußbuchsen auf der Geräterückseite. Elektrostatische
Entladungen können irreparable Schäden am Gerät verursachen.
YUV(YC
C
B
R
S-Video (Y/C)
Video (CVBS)
Euroconnector TV OUT
AUX-VCR
STEREO OUT
LEFT
RIGHT
ANALOG
Audio-Anschlüsse
2 x analoge L/R-Audio-Ausgänge
- zum Anschluss an einen Verstärker, Receiver oder eine
Stereoanlage
Digital-Audio-Ausgangsbuchse (koaxial)
- zum Anschluss an Geräte mit einer (koaxialen)
Digitalanschlussbuchse
2 x Digital-Audio-Ausgangsbuchsen (optisch)
- zum Anschluss an Geräte mit einer (optischen)
Digitalanschlussbuchse
)
II
Y
C
B
I
C
R
TV-OUT
(CVBS)
(Y/C)
(Y-Cr-Cb)
VIDEO OUT
S-VIDEO OUT
VIDEO OUT
