Verbindung zum Modulsystem

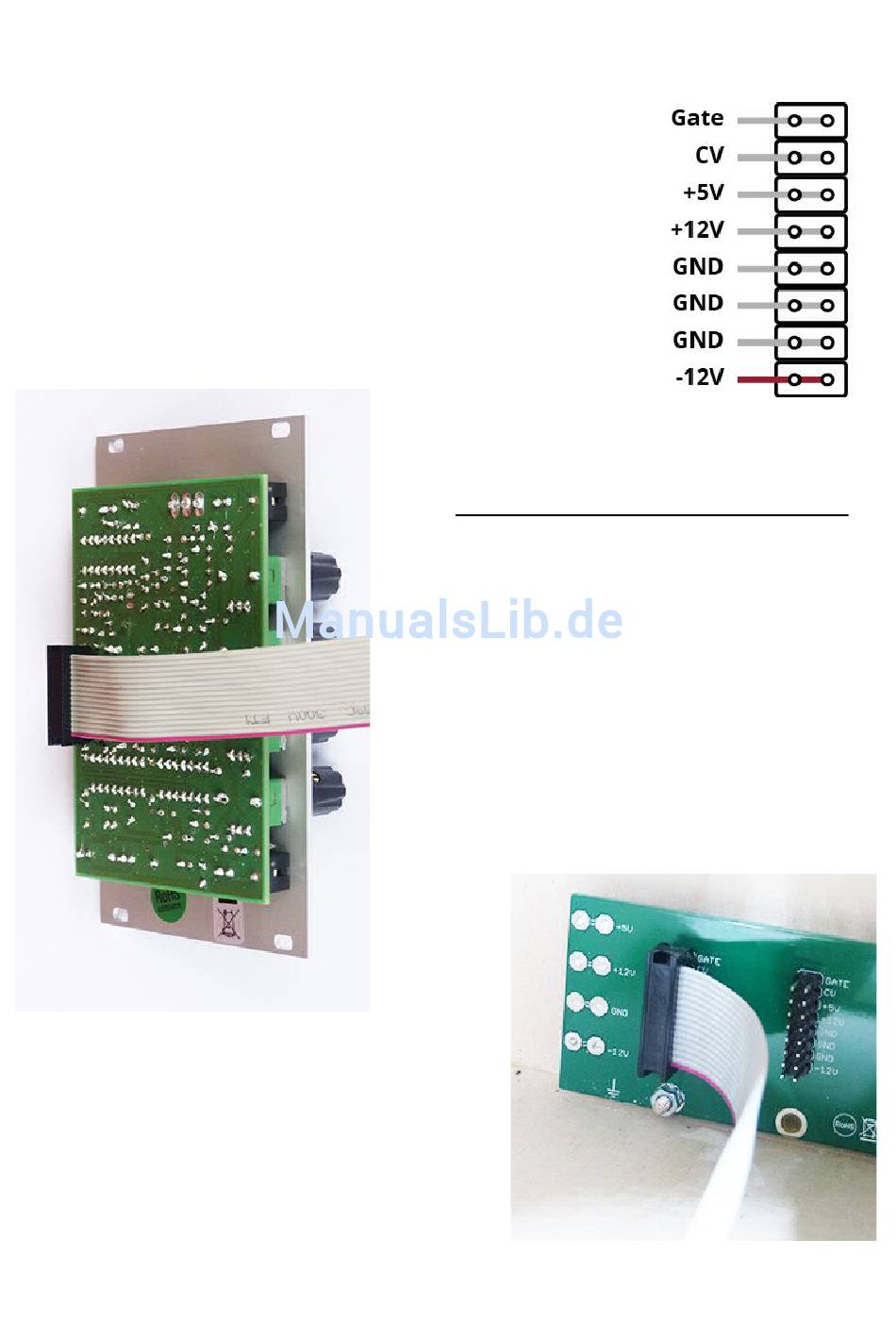

Die Verbindung zum Power-Bus erfolgt genau wie bei
jedem anderen Eurorackmodul auch. Die Belegung des
Power-Bus siehst Du rechts abgebildet. Beachte: das
DELUXE DELAY benötigt Spannung auf dem +5-Volt Bus.
!! Achte unbedingt auf die Richtung des Steckers am
Modul und am Powerbus. Das Modul oder Dein
Powerbus können beschädigt werden, wenn Du das
Powerkabel falsch herum aufsteckst !!
Die andere Seite des Powerkabels wird auf die
Power-Bus-Leiste gesteckt. Auch mit der roten
Ader nach unten.
Stecke das mitgelieferte Kabel so auf die Stiftleiste,
daß das rote Kabel zur Unterkante des Modules
zeigt. So wie im Bild links.
Die rote Ader zeigt die Seite des Kabels an, die
-12 Volt führt.
Bedienungsanleitung DELUXE DELAY Eurorack V1.0
© Stereoping Germany, Hattingen 12/2014
