- Seite 1 DELUXE DELAY Eurorack Modul Bedienungsanleitung Bedienungsanleitung DELUXE DELAY Eurorack V1.0 © Stereoping Germany, Hattingen 12/2014...

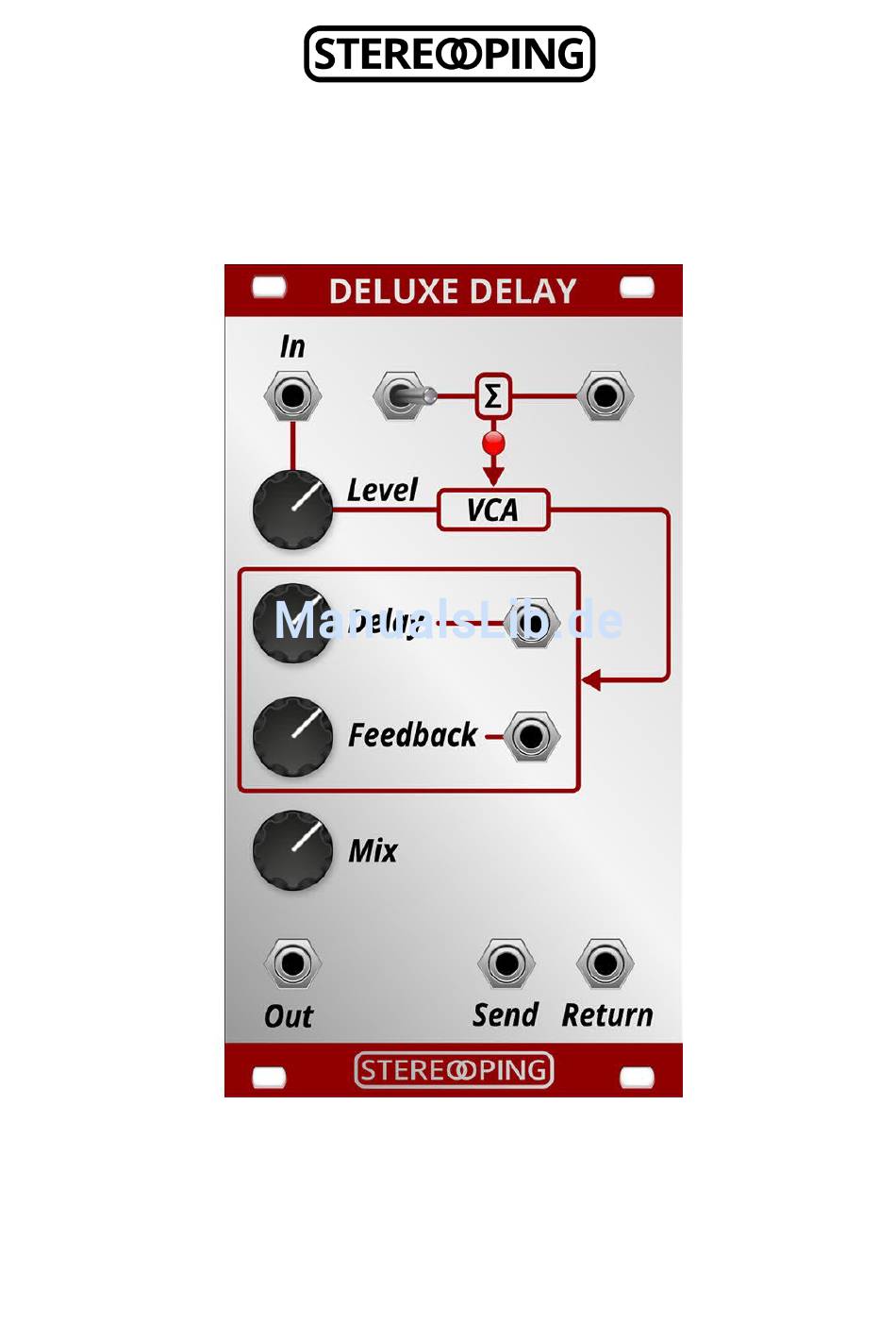

- Seite 2 „Mix“ Regler von 100% Eingangssignal bis zu 100 % reinem Delay • Breite 70.7 mm / 14 TE, Tiefe ca. 25 mm • Benötigt Spannung auf dem +5 Volt Powerbus des Modulsystems • Funktionsdiagramm Bedienungsanleitung DELUXE DELAY Eurorack V1.0 © Stereoping Germany, Hattingen 12/2014...
-
Seite 3: Verbindung Zum Modulsystem
Die Verbindung zum Power-Bus erfolgt genau wie bei jedem anderen Eurorackmodul auch. Die Belegung des Power-Bus siehst Du rechts abgebildet. Beachte: das DELUXE DELAY benötigt Spannung auf dem +5-Volt Bus. !! Achte unbedingt auf die Richtung des Steckers am Modul und am Powerbus. Das Modul oder Dein Powerbus können beschädigt werden, wenn Du das... - Seite 4 Du fragst Dich jetzt vielleicht „Was, Was, Was? Send-VCA? Kapier ich nicht! Wozu brauche ich das?“ Nun, eben dieser Send-VCA ist es, der das DELUXE DELAY so einzigartig macht. Das Feature erlaubt Dir, über eine Steuerspannung ganz geziehlt und stufenlos die Delaymenge zu dosieren, die Du an einer bestimmten musikalischen Passage wünschst.
- Seite 5 Das Ausgangssignal der Delayeinheit sowie der Feedbackpfad vom Delay-Ausgang zum Delay-Eingang sind komplett unabhängig vom Send-Level-VCA. Das bedeutet, ausklingende Echos oder unendliche Kreisch-Feedbacks sind auch bei geschlossenem Send-Level-VCA weiterhin zu hören. Bedienungsanleitung DELUXE DELAY Eurorack V1.0 © Stereoping Germany, Hattingen 12/2014...
- Seite 6 Das hat den Nachteil, daß auch das Delaysignal stark in den Höhen beschnitten wird. Die Beschaltung des PT2399-Delaychips wurde beim Deluxe Delay nun bewusst 'neutral' gehalten um über den Send-Return-Pfad möglichst viel Frequenzbereiche bearbeiten zu können. Daher ist es normal, wenn Du in Extremstellungen des Delay-Reglers bei fehlendem Eingangssignal leise Nebengeräusche...
- Seite 7 Bandpassflters kann man zusätzlich auf das Feedback Einfuß nehmen. Den Delaychip über „Send Level“ leicht zu übersteuern und die Bandpassfrequenz dann auch noch leicht zu modulieren bringt das totale Reggae-Feeling in Deine Echos. Bedienungsanleitung DELUXE DELAY Eurorack V1.0 © Stereoping Germany, Hattingen 12/2014...
- Seite 8 Ausgangssignal an - eine Mischung des Eingangs- und des Delaysignales - je nach Stellung des Reglers "Mix". So, nun weißt Du alles was Du wissen musst. Jetzt viel Spass beim Experimentieren und Kennenlernen des Stereoping DELUXE DELAYS. Bedienungsanleitung DELUXE DELAY Eurorack V1.0 © Stereoping Germany, Hattingen 12/2014...
- Seite 9 KLASSE Du das Modul fndest, nur zu! Wir freuen uns auf Deine E- Mail an hello@stereoping.com Adresse Stereoping Gregor Zoll Musikelektronik Waldstrasse 52 45525 Hattingen Germany E-Mail hello@stereoping.com Homepage http://www.stereoping.com Bedienungsanleitung DELUXE DELAY Eurorack V1.0 © Stereoping Germany, Hattingen 12/2014...
