Verbindung zum Modulsystem

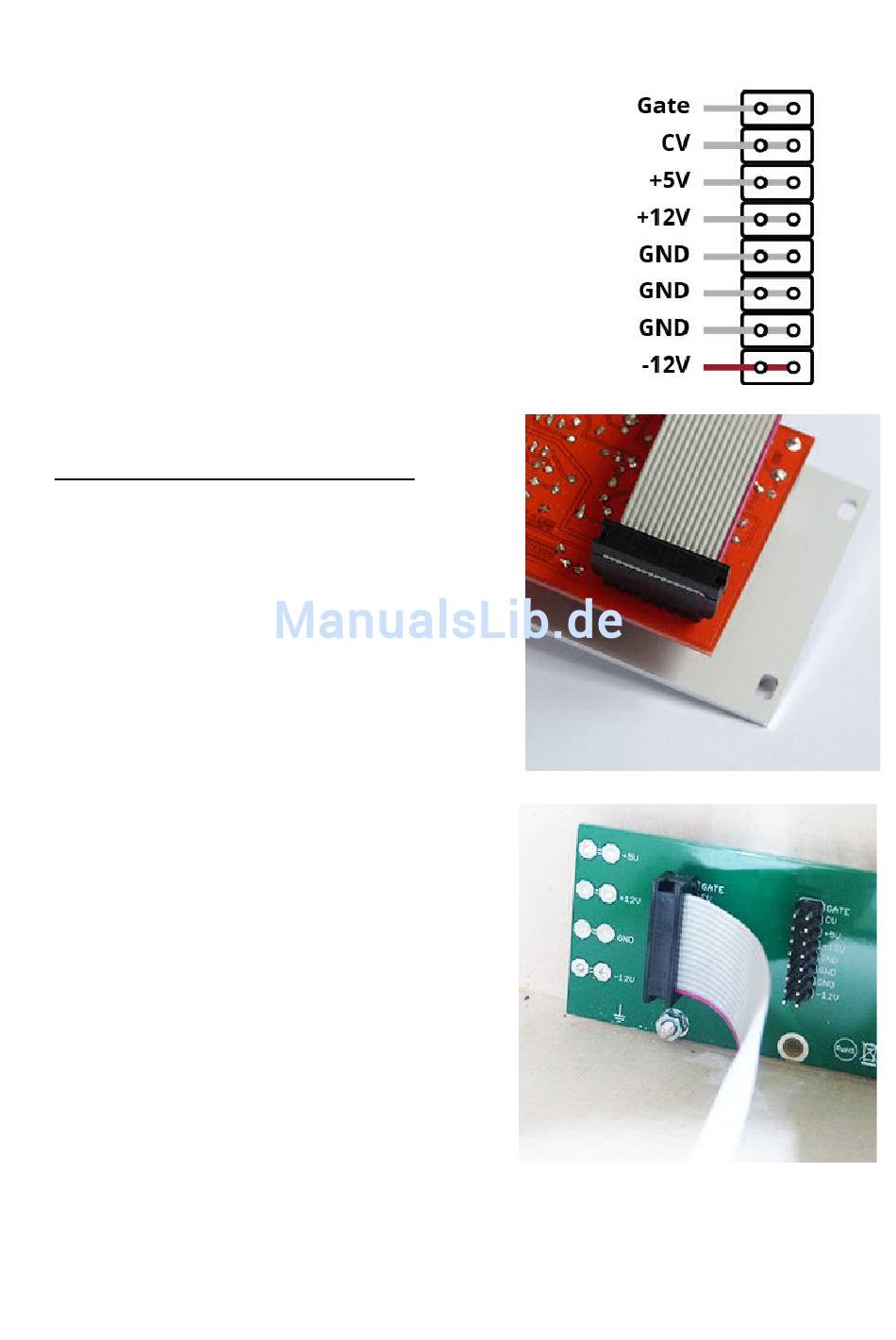

Die Verbindung zum Power-Bus erfolgt genau wie bei jedem
anderen Eurorackmodul auch. Die Belegung des Power-Bus
siehst Du rechts abgebildet. Beachte: das SPARTA DELAY
benötigt Spannung auf dem +5-Volt Bus.
!! Achte unbedingt auf die Richtung des Steckers am
Modul und am Powerbus. Das Modul oder Dein
Powerbus können beschädigt werden, wenn Du das
Powerkabel falsch herum aufsteckst !!
Stecke das mitgelieferte Kabel so auf die Stiftleiste, daß
das rote Kabel zur Unterkante des Modules zeigt. So
wie im Bild rechts.
Die rote Ader zeigt die Seite des Kabels an,
die -12 Volt führt.
Die andere Seite des Powerkabels wird auf die Power-
Bus-Leiste gesteckt. Auch mit der roten Ader nach
unten.
Bedienungsanleitung SPARTA DELAY Eurorack V1.2
© Stereoping Germany, Hattingen 12/2014
