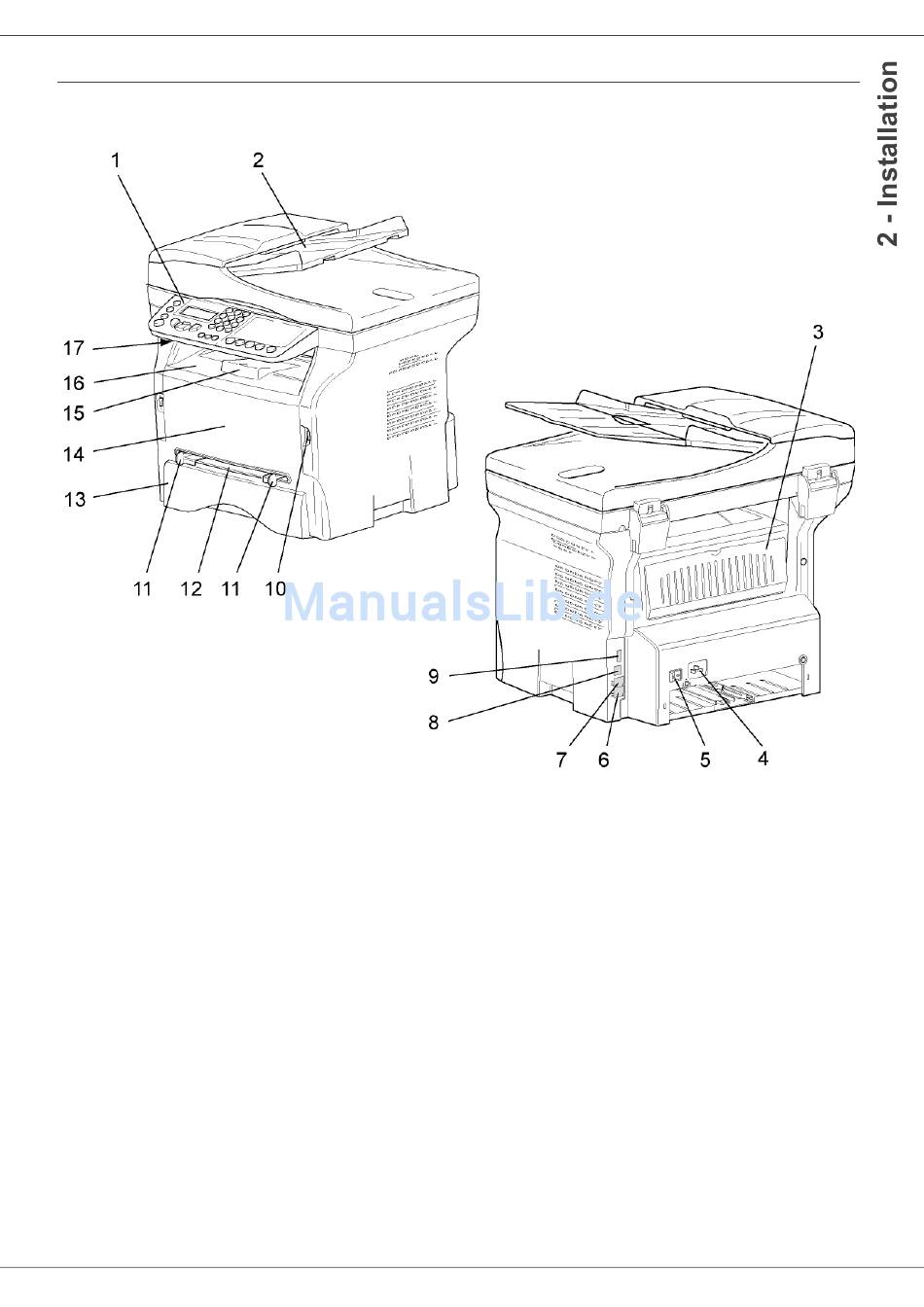

Beschreibung des Gerätes
1. Bedientafel
2. Automatischer Einzug
3. Klappe für Papierstau
4. Kabelverbindung für die Spannungsversorgung
5. EIN/AUS-Hauptschalter
6. LEITUNGSANSCHLUSS - Telefonkabelverbindung
7. EXT. Anschluss – Anschluss für externe Telefongeräte
8. Slave-USB-Anschluss (für Computer)
9. Master-USB-Anschluss (USB-Stick)
Vorder- und Rückseiten
10. Master-USB-Anschluss (USB-Stick)
11. Richtlinien
Papiereinzugs
12. Fach für manuellen Papiereinzug
13. Papierfach
14. Abdeckung für den Zugriff auf die Kartusche
15. Umlegestopper für die Papierausgabe
16. Papierausgabe
17. Speicherkartenanschluss
- 18 -
Phaser 3100MFP/X
