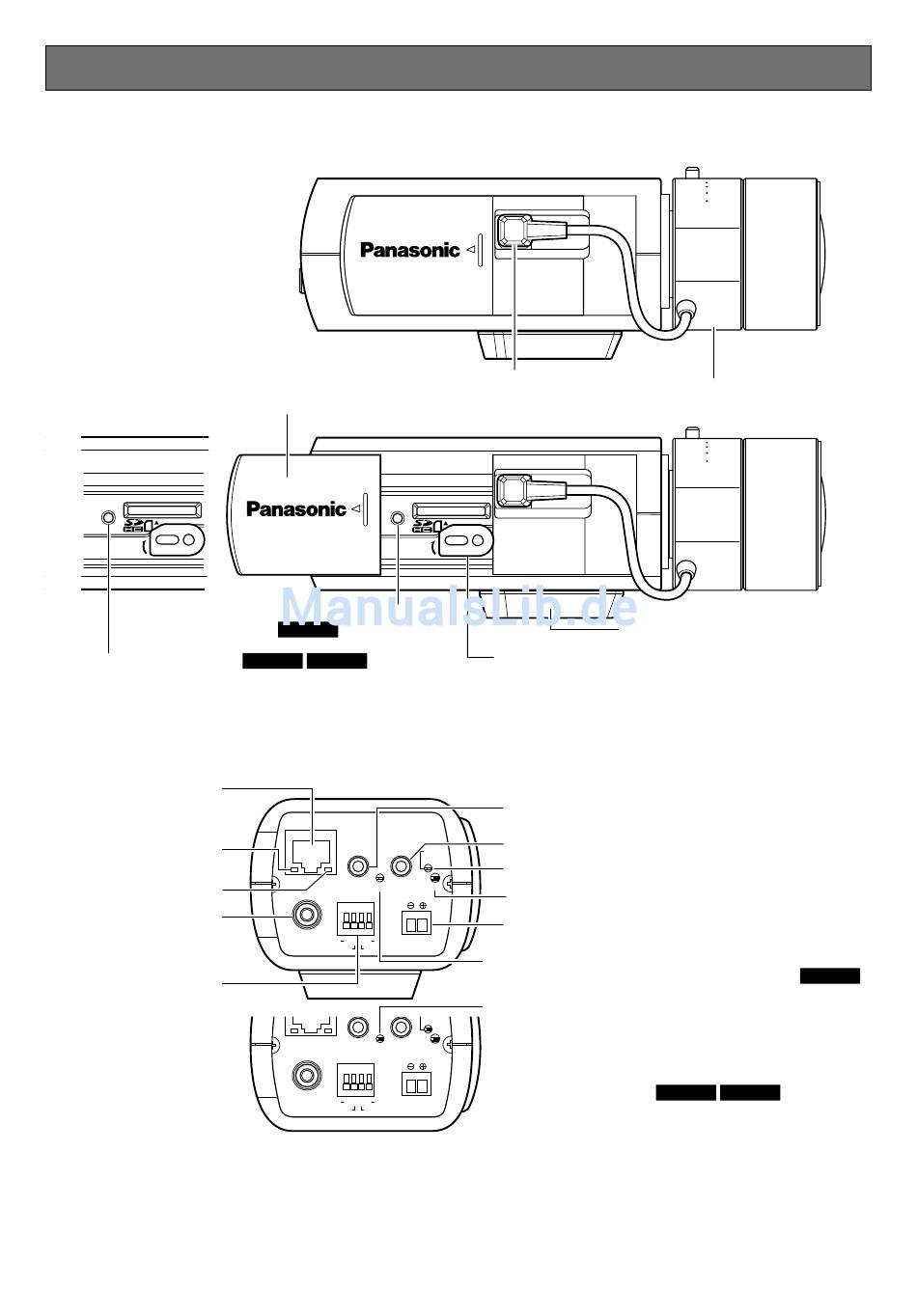

Wichtige Bedienungselemente

<Seitenansicht>
F.A.
SDCARD LOCK
Automatische Hintergrund-fokussie-
rungstaste
Fokussierhilfe-Taste
<Rückenansicht>
Netzwerkstecker
Zugriffsanzeige
(blinkt bei Zugriff)
Linkanzeige
(leuchtet bei Anbindung)
Monitor für Einstellung
Ausgangsstecker
EXT I/O-Schnittstelle
[INITIAL SET]-Taste
Die Kamera ausschalten, dann wieder einschalten und dabei diese Taste ca. 5 Sek. durchgehend
gedrückt halten. Nach Loslassen der Taste ca. 2 Minuten warten. Die Kamera startet, wonach die
neuen Einstellungen einschließlich der Netzwerkeinstellungen gültig werden. Vor dem Gültigwerden
der Einstellungen sollten diese aufnotiert werden.
Schiebedeckel
ABF
SDCARD LOCK
SP306
SP305 SP302
10BASE T/100BASE-TX
AUDIO OUT MIC/LINE IN
INITIAL
SET
ACT LINK
POWER
SD CARD/ABF
MONITOR OUT
12V = IN
EXT I/O
GND 4 3 2 1 ALARM IN/DAY/NIGHT IN
AUX OUT ALARM OUT
10BASE T/100BASE-TX
AUDIO OUT MIC/LINE IN
INITIAL
SET
ACT LINK
SD CARD/FOCUS ASSIST(F.A.) POWER
MONITOR OUT
EXT I/O 12V = IN
GND 4 3 2 1 ALARM IN
AUX OUT ALARM OUT
ALC-Objektivstecker
SDHC/SD-Speicherkartenklammer
Audioausgangsstecker
Mikrofon-/Leitungseingangsstecker
INITIAL SET-Taste
Stromanzeige
12 V-Gleichstromklemme
Fehleranzeige für SDHC/SD-Speicherkarte/
ABF-Anzeige (Blinkt, wenn ABF aktiviert ist)
Fehleranzeige für SDHC/SD-Speicherkarte/
F.A.-Anzeige
(Diese Anzeige leuchtet, wenn die
Fokussierhilfe aktiviert ist oder wenn der
Fokussierring sich in der Nähe der Position
Bester Fokus befindet.)
W
Objektiv (Option)
W
Stativfassung
SP305 SP302
SP306
