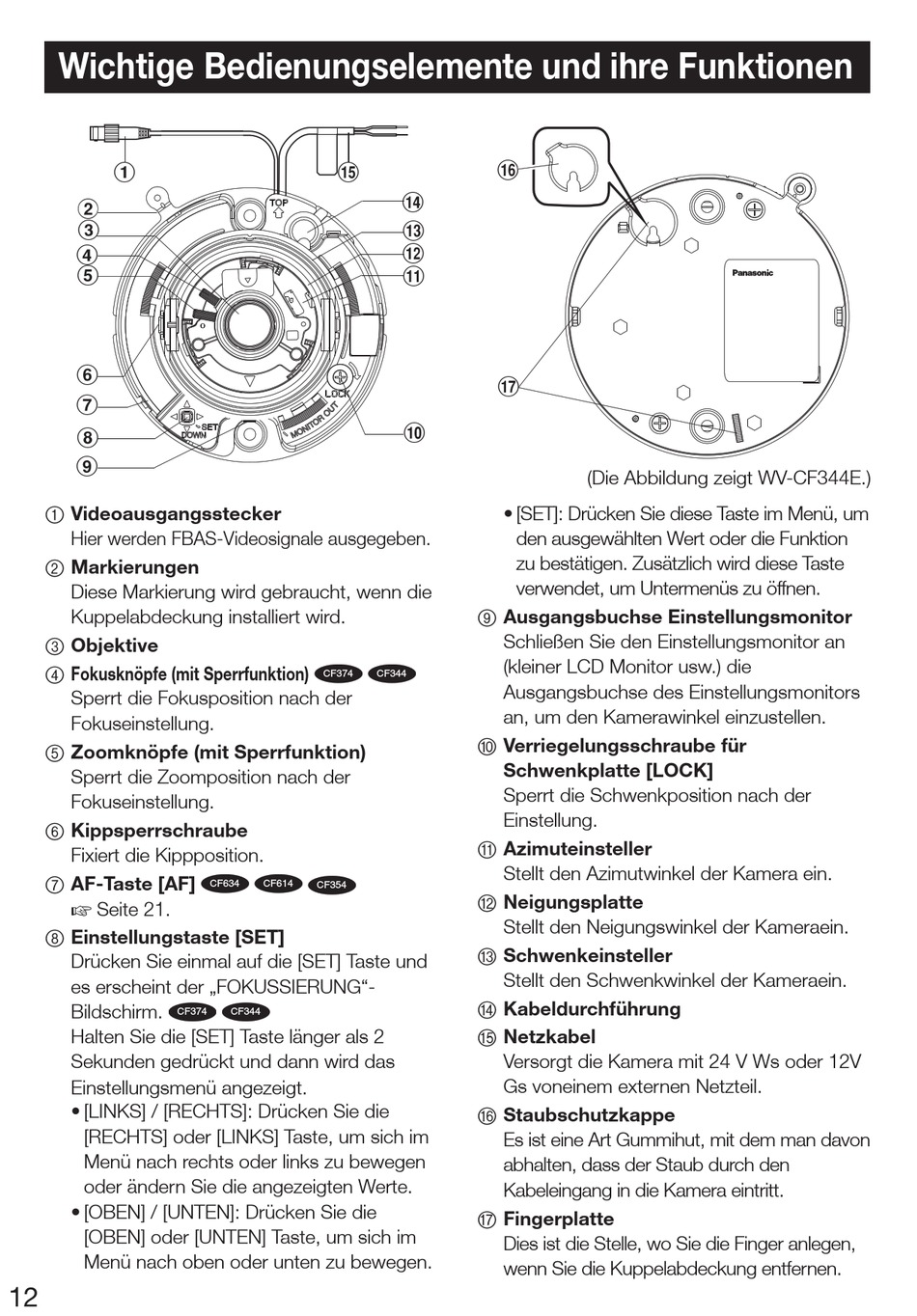

Wichtige Bedienungselemente und ihre Funktionen
1
2
3
4
5
6
7
8
9
1 Videoausgangsstecker
Hier werden FBAS-Videosignale ausgegeben.
2 Markierungen
Diese Markierung wird gebraucht, wenn die
Kuppelabdeckung installiert wird.
3 Objektive
4 Fokusknöpfe (mit Sperrfunktion)
Sperrt die Fokusposition nach der
Fokuseinstellung.
5 Zoomknöpfe (mit Sperrfunktion)
Sperrt die Zoomposition nach der
Fokuseinstellung.
6 Kippsperrschraube
Fixiert die Kippposition.
7 AF-Taste [AF]
Seite 21.
8 Einstellungstaste [SET]
Drücken Sie einmal auf die [SET] Taste und
es erscheint der „FOKUSSIERUNG"-
Bildschirm.
CF374
Halten Sie die [SET] Taste länger als 2
Sekunden gedrückt und dann wird das
Einstellungsmenü angezeigt.
• [LINKS] / [RECHTS]: Drücken Sie die
[RECHTS] oder [LINKS] Taste, um sich im
Menü nach rechts oder links zu bewegen
oder ändern Sie die angezeigten Werte.
• [OBEN] / [UNTEN]: Drücken Sie die
[OBEN] oder [UNTEN] Taste, um sich im
Menü nach oben oder unten zu bewegen.
12
&
CF374
CF344
CF634
CF614
CF354
CF344
(
%
$
#
"
)
!
• [SET]: Drücken Sie diese Taste im Menü, um
den ausgewählten Wert oder die Funktion
zu bestätigen. Zusätzlich wird diese Taste
verwendet, um Untermenüs zu öffnen.
9 Ausgangsbuchse Einstellungsmonitor
Schließen Sie den Einstellungsmonitor an
(kleiner LCD Monitor usw.) die
Ausgangsbuchse des Einstellungsmonitors
an, um den Kamerawinkel einzustellen.
@ Verriegelungsschraube für
Schwenkplatte [LOCK]
Sperrt die Schwenkposition nach der
Einstellung.
A Azimuteinsteller
Stellt den Azimutwinkel der Kamera ein.
B Neigungsplatte
Stellt den Neigungswinkel der Kameraein.
C Schwenkeinsteller
Stellt den Schwenkwinkel der Kameraein.
D Kabeldurchführung
E Netzkabel
Versorgt die Kamera mit 24 V Ws oder 12V
Gs voneinem externen Netzteil.
F Staubschutzkappe
Es ist eine Art Gummihut, mit dem man davon
abhalten, dass der Staub durch den
Kabeleingang in die Kamera eintritt.
G Fingerplatte
Dies ist die Stelle, wo Sie die Finger anlegen,
wenn Sie die Kuppelabdeckung entfernen.
(Die Abbildung zeigt WV-CF344E.)
