X-vue K11 Bedienungsanleitung Seite 13

5. Installationsanleitung und Kalibrierung

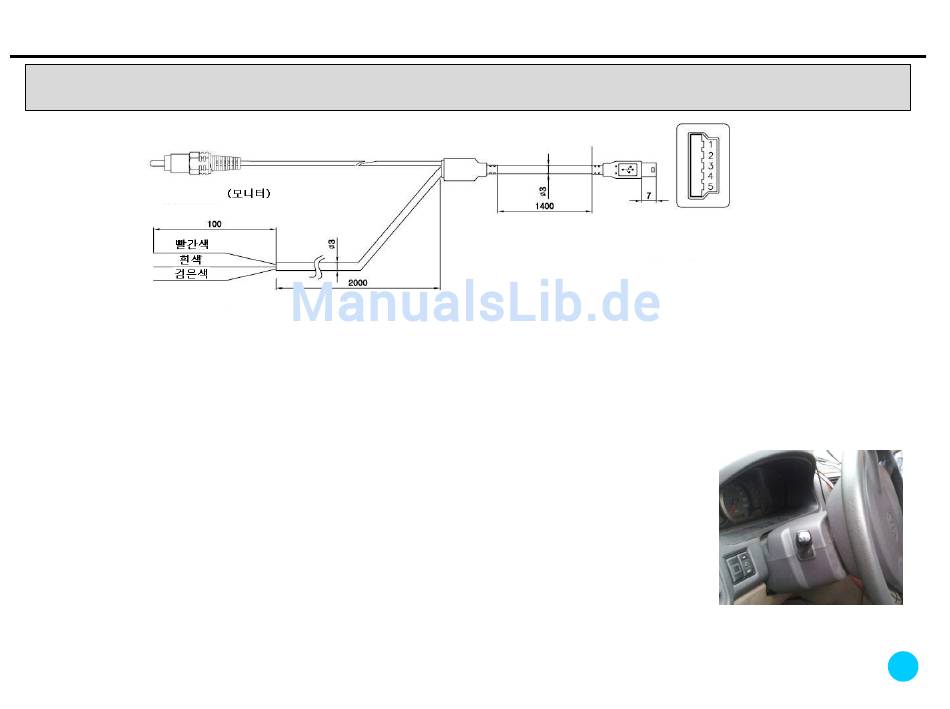

Installationsanweisungen für das Blinkersignal- und das Videoausgangs-Kabel
Cinch-Stecker
WEISS
SCHWA
RZ
Das K11 wurde zum Anschluss von Videoausgangs-/Blinkersignal-Kabeln über USB-
Anschluss entworfen. Das Videoausgangskabel besitzt am Ende einen Cinch-Stecker,
der an einen Bildschirm angeschlossen werden kann, um das Videobild zu überwachen.
Wenn es an ein Navigationssystem angeschlossen werden soll, muss das System einen
AV IN-Anschluss dafür besitzen (die meisten kompakten Navigationsgeräte in Europa
haben keinen Video-Eingang!)
Ist ein Monitor vorhanden, dann kann der Cinch-Stecker des Videoausgangskabels an
den AV IN-Anschluss angeschlossen werden. Das Blinkersignalkabel besitzt drei
Leitungen in den Farben rot, weiß und schwarz.
Sie werden innerhalb des Armaturenbretts (bitte beauftragen Sie eine KFZ Werkstatt
damit!) mit den Signalleitungen (12V vom Blinkerschalter zu den Blinkleuchten)
verbunden. Schwarz ist mit Masse (Karosserie, Minus) und die roten/weißen Leitungen
mit den linken/rechten Blinkerleitungen zu verbinden. Bei den linken/rechten
Signalleitungen muss nicht zwischen der roten oder weißen Leitung unterschieden
werden. Bei einem CAN Bus-System kann das Blinkerkabel nicht benutzt werden, es sei
denn, es ist ein direkter Anschluss an eine rechte / linke Blinkleuchte selbst möglich.
zum MONITOR
ROT
zum Fahrzeug
MINI-USB A
(STECKER)
zum GERÄT
13
