INFÜHRUNG
Anschlussleiste

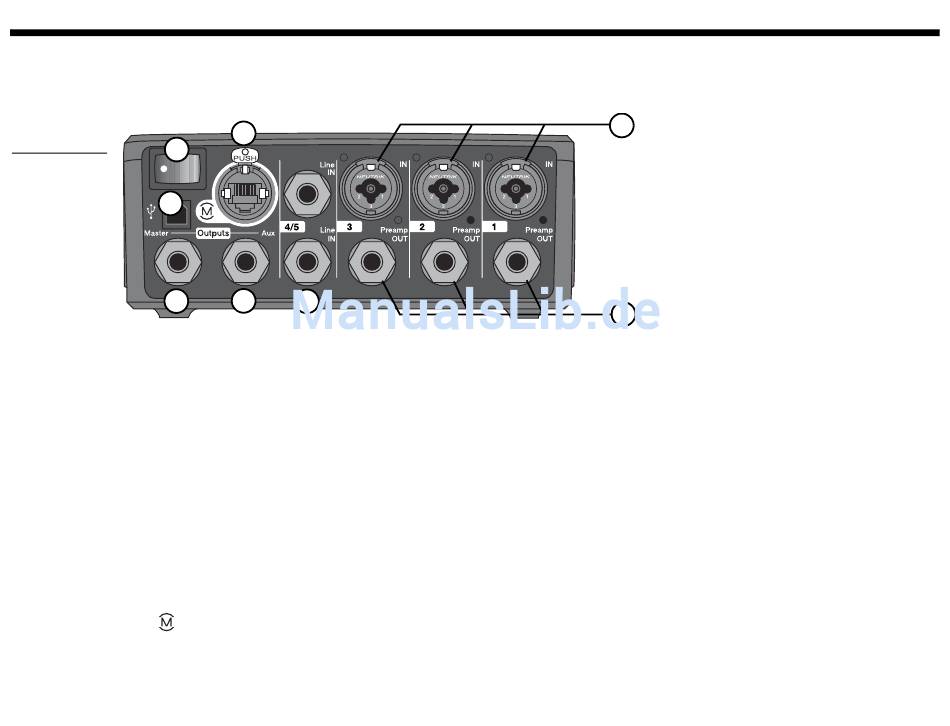

Auf der Rückseite des Geräts befinden sich alle Anschlüsse der Ein- und Ausgänge.
Abbildung 3
7
T1-Anschlus-
sleiste
6
5
1.
Eingänge: Analoge Eingangskanäle 1-3. Ermöglichen den Anschluss von symmetrischen XLR-Kabeln für Mikrofone oder
von symmetrischen TRS- bzw. asymmetrischen TS-Kabeln mit 6,3mm-Stecker für Eingänge mit hoher Impedanz, wie zum
Beispiel für Gitarren.
2.
Vorverstärkte Ausgänge: Vorverstärkte Ausgänge für die Kanäle 1-3. Ermöglichen den Anschluss von symmetrischen
TRS- bzw. asymmetrischen TS-Kabeln mit 6,3mm-Stecker.
3.
Line In-Eingang: Analoge Eingangskanäle 4/5. Ermöglichen den Anschluss von symmetrischen TRS- bzw.
asymmetrischen TS-Kabeln mit 6,3mm-Stecker für Line In-Eingänge. Diese Eingänge können für Stereoeingangssignale
verwendet werden.
4.
Aux-Ausgang: Benutzerdefinierter analoger Ausgang. Kann als Pre-Fader-Ausgang, für Post-EQ und Effekte oder als Post-
Fader-Ausgang konfiguriert werden. Ermöglicht den Anschluss von symmetrischen TRS- bzw. asymmetrischen TS-Kabeln
mit 6,3mm-Stecker.
5.
Master-Ausgang: Benutzerdefinierter analoger Ausgang. Kann als analoger Pre- oder Post-Master-Lautstärkeausgang
konfiguriert werden. Ermöglicht den Anschluss von symmetrischen TRS- bzw. asymmetrischen TS-Kabeln mit 6,3mm-
Stecker.
6.
USB-Anschluss: USB-Schnittstelle zum Anschluss der T1 an einen Computer. Ermöglicht das Streamen von Audiodaten
zum oder vom Computer, das Aktualisieren der T1 und das Sichern von Vorführungsszenen.
7.
Netzschalter: Schaltet die T1-Audio-Engine ein oder aus.
8.
- ToneMatch
die T1-Audio-Engine aus dem L1 Modell II-Standfuß. Hier kann das mitgelieferte ToneMatch
ACHTUNG:
T1 nicht mit einem normalen Computer- oder Telefonnetzwerk verbinden.
