Bedienelemente und Anzeigen
Das Bedienfeld enthält sämtliche Steuerelemente und Anzeigen, die für den Betrieb erforderlich sind.

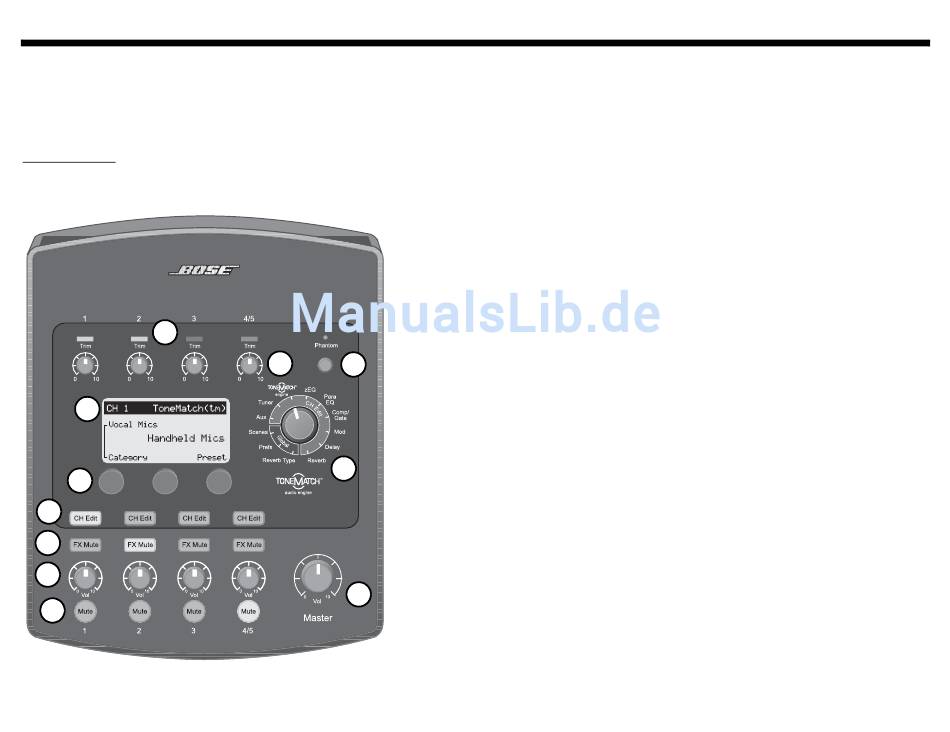

Abbildung 2
Oberes
Bedienfeld
1
11
10
9
8
7
6
Deutsch
Español
1.
Eingangssignal/Clip-LEDs (1-4/5): Farbliche Anzeige des
Eingangssignalstatus: Grün weist auf ein Eingangssignal hin, Gelb auf
eine drohende Übersteuerung und Rot auf eine Übersteuerung.
2.
Trim-Steuerungen (1-4/5): Anpassung der Eingangsempfindlichkeit
der betreffenden Kanäle.
3.
Phantomspeisung: Liefert +48V an die Eingangskanäle 1-3. Die rote
LED weist darauf hin, dass eine Phantomspannung anliegt.
4.
T1-Drehschalter: Ermöglicht den Zugriff auf die allgemeinen und
2
3
kanalbezogenen Parameter, die mithilfe der Steuerelemente angepasst
werden können.
5.
MASTER-Lautstärkeregler: Anpassung der allgemeinen Lautstärke.
6.
Stummschalter (1-4/5): Stummschaltung des Audioausgangs der
betreffenden Kanäle.
7.
Lautstärkeregler (1-4/5): Anpassung der Lautstärke der
4
betreffenden Kanäle.
8.
FX-Stummschaler 1-4/5: Stummschaltung der Effekte Mod, Delay
und Reverb der betreffenden Kanäle.
9.
Kanalbearbeitung (1-4/5): Auswahl der zu ändernden Kanäle. Die
Bearbeitung der Kanaleinstellungen erfolgt mithilfe des T1-
Drehschalters und der Steuerelemente auf dem Display.
10. Steuerknöpfe: Durch Drücken oder Drehen dieser drei Knöpfe können
5
die Parameter und deren Werte auf dem Display ausgewählt und
geändert werden.
11. Display: Anzeige der Funktionsmenüs und der Statusinformationen
des Systems.
