Chauffage
Refroidissement

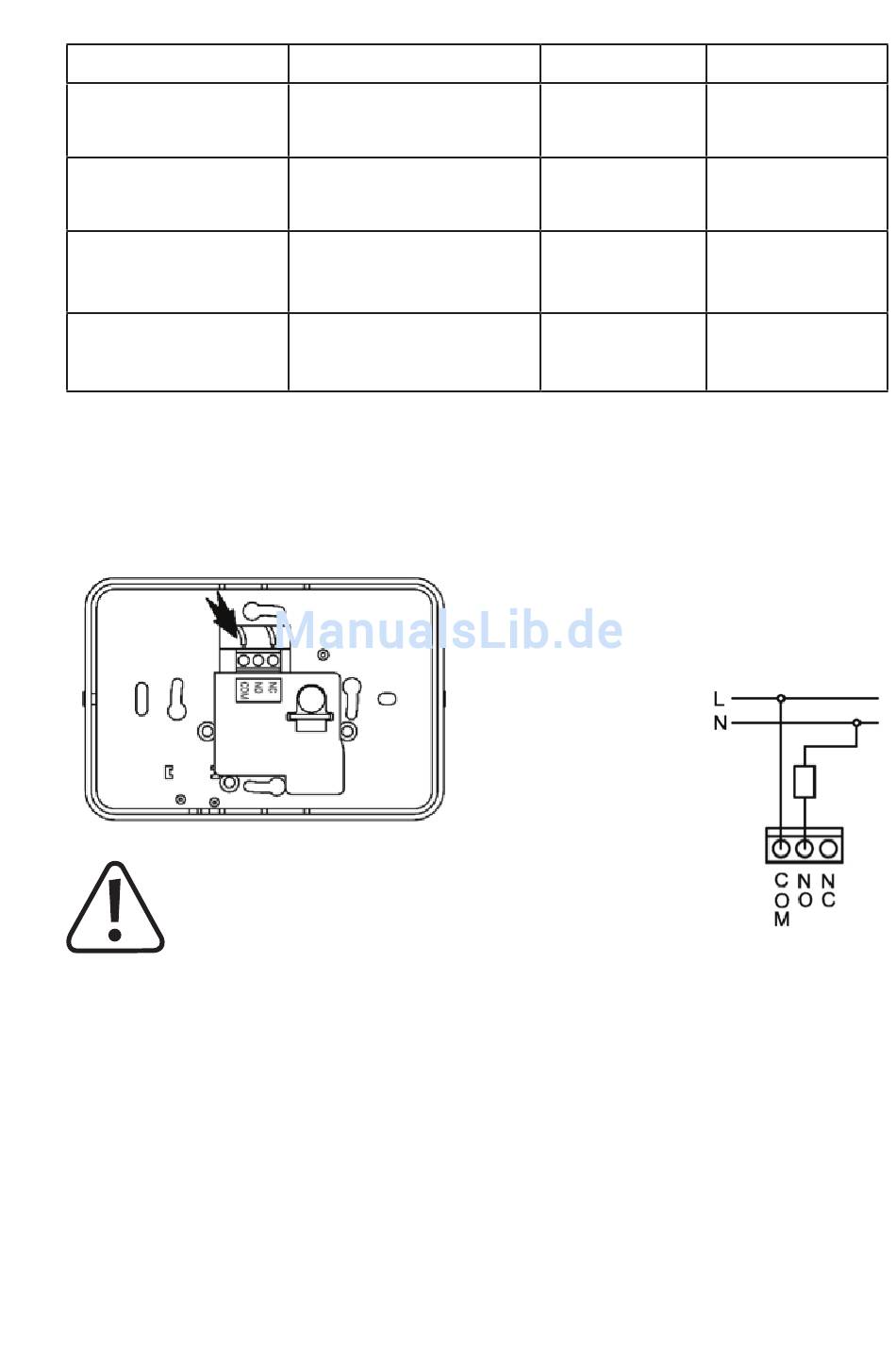

• L'exemple de commutation montre la connexion d'un appareil sur la sortie
NO du relais. Selon l'appareil de chauffage ou de refroidissement raccordé, il
faut utiliser respectivement la borne NO (contact à fermeture) ou NC (contact
à ouverture).
Les données de connexion maximales auto-
risées pour le consommateur électrique se
trouvent au chapitre 13.
• Dévissez les vis des cosses et passez-y les fils, jusqu'à ce que l'isolation touche
le bord de la surface de contact de la pince. Fixez les vis dans cette position.
Si vous ne pouvez pas faire entrer suffisamment le fil, vérifiez la longueur et
l'épaisseur des embouts. Après le montage, vérifiez toutes les vis et fixez-les.
• Vissez le couvercle à nouveau devant la bande de contact.
84
Température réelle
> T empérature de
consigne +1 °C
< T empérature de
consigne -1 °C
> T empérature de
consigne +1 °C
< T empérature de
consigne -1 °C
Sortie NO Sortie NC
OPEN - CLOSE -
Ouvrir Fermer
CLOSE - OPEN - Ouvrir
Fermer
CLOSE - OPEN - Ouvrir
Fermer
OPEN - CLOSE -
Ouvrir Fermer
