BASETech 1539300 Bedienungsanleitung Seite 83

• Percez à l'endroit des marquages avec un foret de 6 mm à au moins 30 mm
de profondeur.
Veillez au fait que, selon le support, d'autres types de fixation que le
matériau fourni dans le set de fixation pourraient être nécessaires.
Adaptez le type de fixation aux circonstances.
• Enfilez la cheville jusqu'à ce qu'elle disparaisse complètement dans le mur.

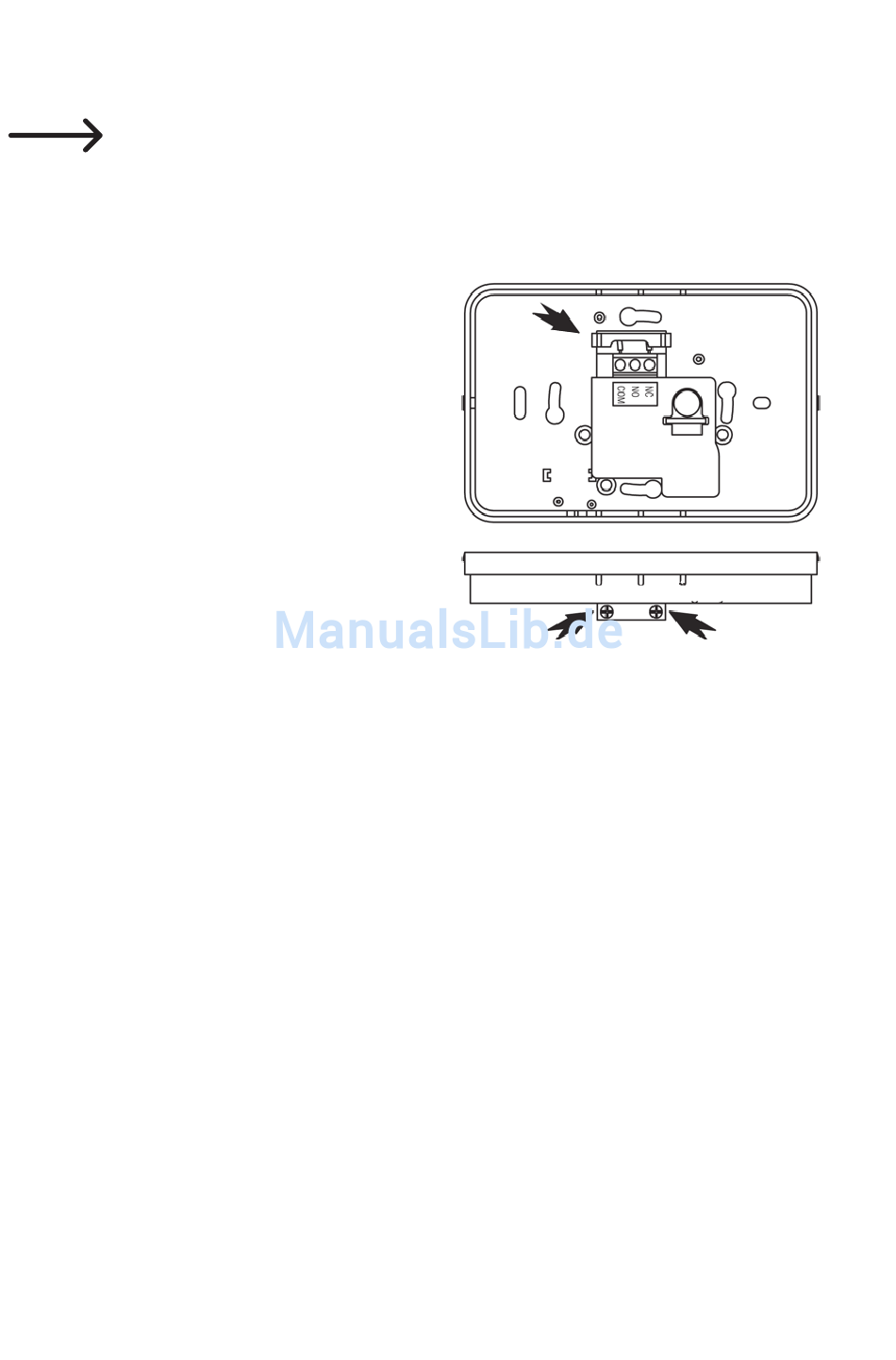

• Conduisez le câble à travers le support
et vissez celui-ci au mur. Serrez suffi-
samment les vis. La flèche « UP » doit
indiquer le plafond.
• Veillez au soulagement de traction du
câble dans l'appareil. Replacez le dis-
positif de serrage et revissez les deux
vis de manière identique.
• Coupez en longueur et adaptez les
Conduites et enlevez l'isolation sur les
6 - 7 mm avant. Veillez à ne pas endom-
mager pas les fils.
• Le thermostat ambiant est muni d'un relais avec deux contacts de commu-
tation sans potentiel.
COM = contact central du relais
NO = contact à fermeture (au repos le contact est ouvert)
NC = contact à ouverture (au repos le contact est fermé)
Raccordez la connexion « COM » à la phase/L de la conduite de secteur.
Selon l'appareil que vous voulez commander via le thermostat ambiant (ap-
pareil de chauffage ou de refroidissement), il faut utiliser la borne « NO » ou
« NC » comme sortie de commutation.
Les connexions sont adaptées pour un diamètre de câble de 1 à 2,5 mm².
