SolaX Power X-HYBRID SK-BMU Installations-Kurzanleitung

INSTALLATIONS-KURZANLEITUNG

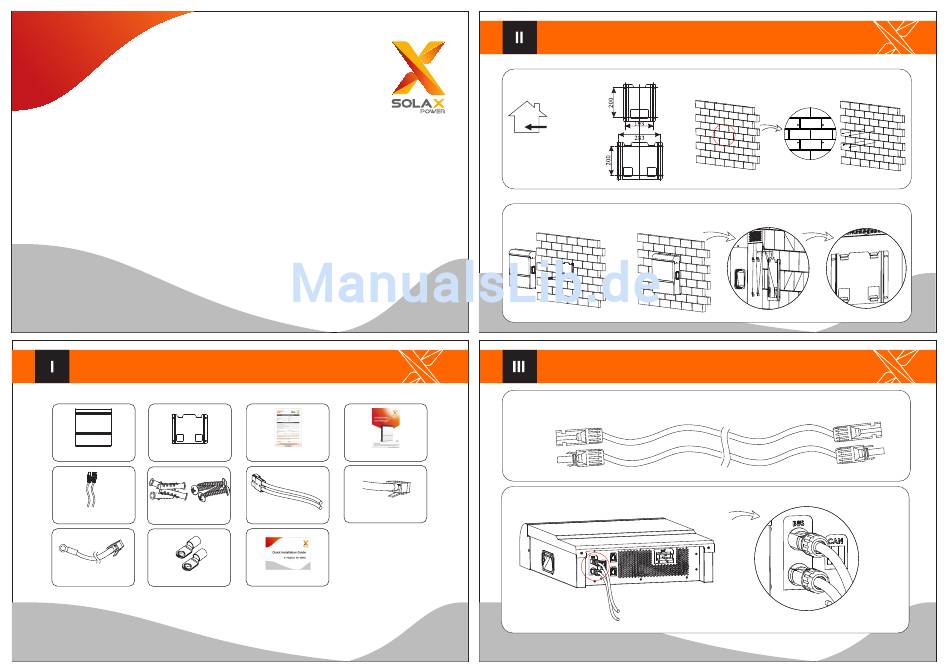

VERSANDLISTE
Wandhalterung x 1
BMUX 1
Schraubensatz:
BUS-Stecker x 1
Dübel x 4
BUS-Kupplung x 1
Dübelschraube x 4
Temperatursensor-Stecker x 1 Anschlussklemme x 2
X-HYBRID SK-BMU
Garantiekarte x 1 Benutzerhandbuch x 1
Batteriestecker x 1 CAN-Stecker x 1
Installations-Kurzanleitung x 1
MONTAGE DER BMU
- Position der vier Bohrlöcher markieren
SK-BMU1300
SK-BMU2500
Für die Anwendung in
geschlossenen Räumen
Einheit: mm
- Dübelschrauben festziehen.
- BMU in die Halterung hängen.
VERBINDUNG ZWISCHEN BMU UND WECHSELRICHTER.
BUS-Stecker
- BUS-Stecker an BUS-Port der BMU anschließen.
- Andere Seite des Kabel an den BUS-Port des Wechselrichters anschließen.
-Löcher bohren (ø6).
- Dübel einführen.
-Tiefe: mindestens 50 mm.
