Leica DIGITAL-MODUL-R Anleitung Seite 43

Durch Drehen des Einstellrades (1.13) nach rechts (im
Uhrzeigersinn) erfolgt die Vergrößerung eines mittigen
Ausschnitts. Je weiter Sie drehen, desto stärker ist die
Vergrößerung und desto kleiner der Ausschnitt.
• Während der Umrechnung der Daten erscheint kurz-
fristig die Sanduhr im Bild. Das Rechteck inner-
halb des Rahmens (2.1.2) in der rechten unteren
Ecke des Monitors symbolisiert die jeweilige Vergrö-
ßerung.
Mit den vier Kreuztasten (1.14) können Sie bei vergrö-
ßerter Abbildung zusätzlich die Lage des Ausschnitts
beliebig wählen. Dazu wird die Taste (mehrfach)
gedrückt, in deren Richtung Sie den Ausschnitt ver-
schieben möchten.
• Das Rechteck innerhalb des Rahmens (2.1.2) in der
rechten unteren Ecke des Monitors symbolisiert –
zusätzlich zur Vergrößerung – die Lage des gezeig-
ten Ausschnitts.

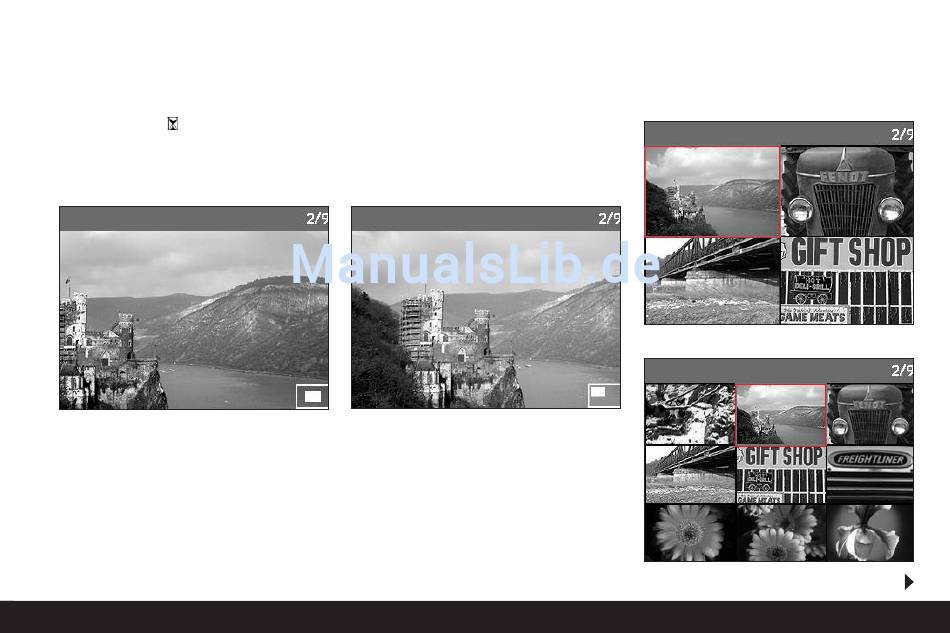

Durch Drehen des Einstellrades nach links (gegen den
Uhrzeigersinn, ausgehend von der Normalgröße) kön-
nen sie gleichzeitig 4 -, bzw. durch weiteres Drehen 9
Aufnahmen im Monitor betrachten.
• Im Monitor (1.11) werden bis zu 9 verkleinerte Abbil-
dungen gezeigt, einschließlich der vorher in Normal-
größe betrachteten Aufnahme, die durch eine rote
Umrandung gekennzeichnet ist.
Ausführliche Anleitung / Wiedergabe-Betrieb / 39
