Abnehmen des Batteriefachs/
eines angesetzten Motors
Die Versorgungseinheit des Digital-Modul-R besitzt
wie der Motor-Winder-R8/R9 / Motor-Drive-R8/R9
einen eigenes, fest integriertes Griffteil. Daher müs-
sen Sie das Batteriefach, bzw. einen angesetzten
Motor von der Kamera abnehmen.
Abnehmen der Kamera-Rückwand
1. Öffnen Sie die Kamera-Rückwand.
2. Setzen Sie den Schieber B wie im Bild 1 gezeigt auf
die Innenseite der Rückwand. Die Nuten im Schie-
ber müssen dabei zur korrekten Führung auf der
senkrechten Leiste rechts neben der Achse (Pfeil)
liegen.
16 / Ausführliche Anleitung / Vorbereitungen
3. Drücken Sie den Schieber und damit den beweg-
lichen oberen Scharnierstift der Rückwand nach
unten. Die Rückwand ist damit entriegelt, und kann
4. gekippt (Bild 2) und abgenommen werden.
Zum Ansetzen der Kamera-Rückwand gehen Sie in
umgekehrter Reihenfolge vor.

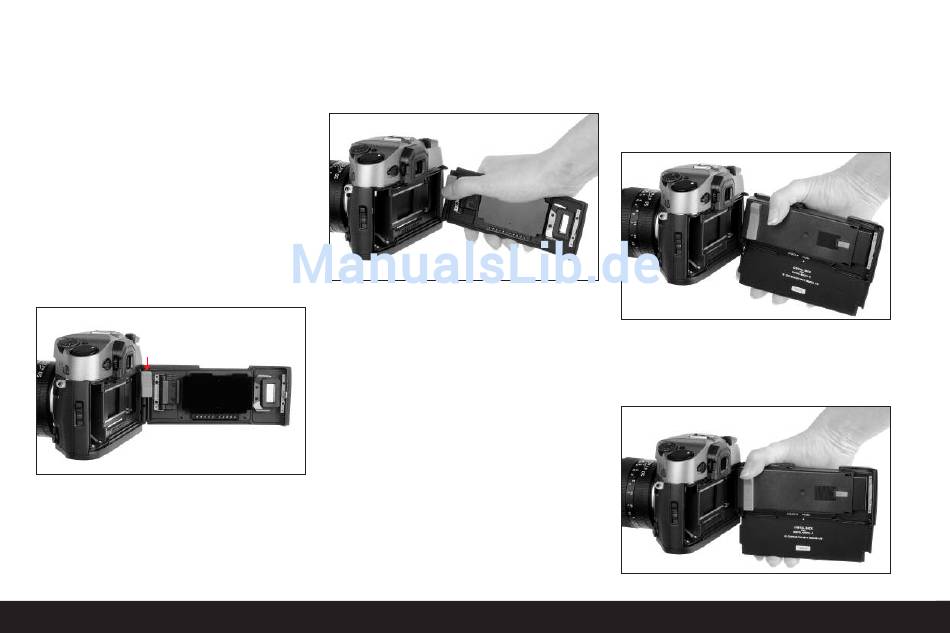

1
Ansetzen der Digital-Rückwand
1. Setzen Sie den unteren, starren Scharnierstift (1.1)
der Digital-Rückwand, das dazu leicht schräg ange-
setzt wird, in das untere Deckellager der Kamera
(Bild 3). Kamera und Rückwand bilden dabei etwa
einen 90°-Winkel.
2
2. Drücken Sie den roten Schieber (Cb) auf der
Schutzabdeckung (Ca) – und damit den beweg-
lichen oberen Scharnierstift – nach unten (Bild 4),
3
4
