4. P
ANORAMICA DELL
4.1. Apertura dell'unità
1x

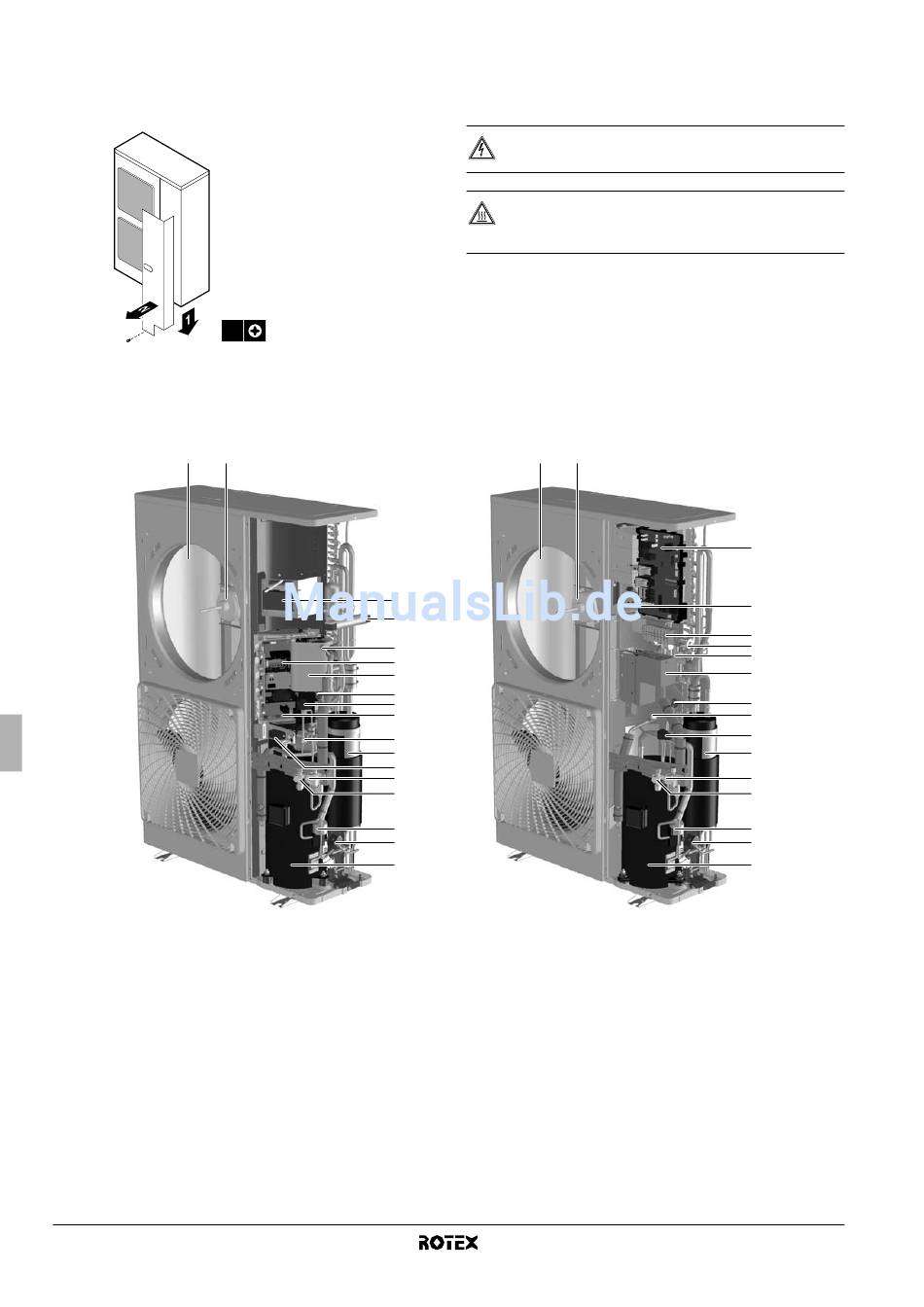

4.2. Componenti principali

V3
1 2
1 Scambiatore di calore
2 Motore del ventilatore
3 Serpentina(e) del reattore
4 Valvola a 4 vie
5 Scheda a circuiti stampati del filtro antirumore (solo per modelli V3)
6 Scheda a circuiti stampati di servizio (solo per modelli V3)
7 Sensore di pressione
8 Iniezione elettronica valvola d'espansione
9 Scheda a circuiti stampati principale (scheda a circuiti stampati
per inverter e di controllo)(solo per modelli V3)
10 Pressostato di alta
Manuale d'installazione
5
'
UNITÀ
3
4
18
6
5
7
8
9
10
11
12
13
14
15
16
17
PERICOLO: FOLGORAZIONE
Vedere "2. Considerazioni sulla sicurezza" a pagina 2.
PERICOLO: NON TOCCARE LE TUBAZIONI E I COMPONENTI
INTERNI
Vedere "2. Considerazioni sulla sicurezza" a pagina 2.
W1
1 2
11 Accumulatore
12 Comunicazione con il terminale e alimentazione
13 Valvola di arresto del gas
14 Valvola di arresto del liquido
15 Valvola d'espansione elettronica principale
16 Elettrovalvola (passaggio gas caldo)
17 Compressore
18 Apertura di servizio
19 Scheda a circuiti stampati di controllo (scheda a circuiti stampati
per rumore e filtro)(solo per modelli W1)
20 Scheda a circuiti stampati per inverter (solo per modelli W1)
Unità esterna per pompa di calore aria-acqua
19
20
12
4
18
3
7
10
8
11
13
14
15
16
17
RRLQ011~016CAV3+W1
4PW57795-1 – 10.2010
