achtung:
liegt keine modulhersteller-freigabe zur Klemmung an der kurzen modulseite vor, oder die auftretenden lasten
übersteigen 2750 pa (=2,75 kn/m²), muss das alternative montagesystem K2 S-level 2.11 verwendet werden!
bitte darauf achten, dass an den modulen mit hohlkammerprofilen eventuell vorhandene Drainageöffnungen
nicht verdeckt werden, da sonst mögliches Kondenswasser nicht ablaufen kann.

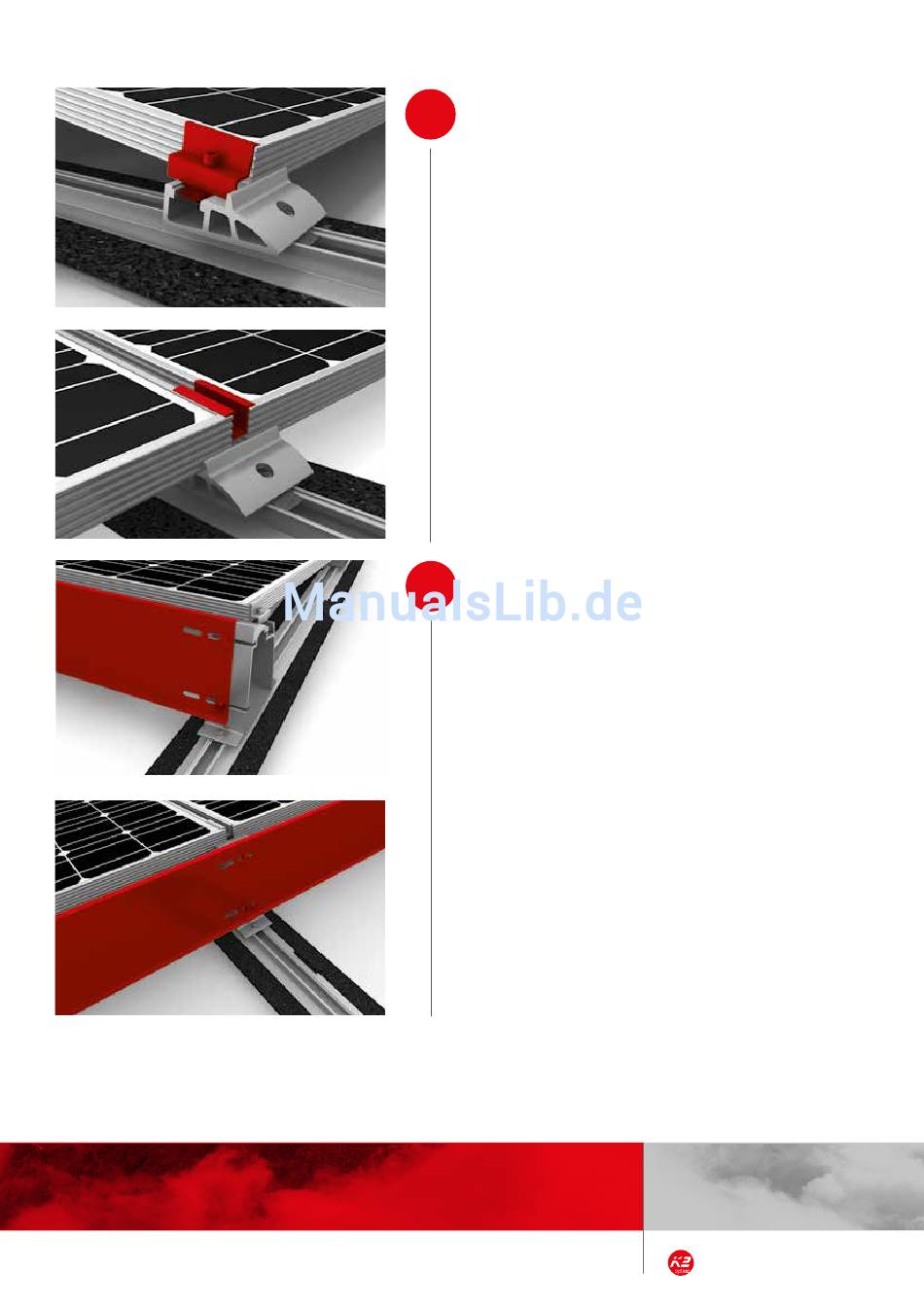

moDul befeStigen
6
von 7
zunächst die M K2 einlegemutter in die nut des Dome sD
und des Dome s1000 einlegen und um 90° im uhrzeiger-
sinn drehen.
Die Module jeweils am ende einer reihe mit endklemmen,
schrauben Din 912 M8, sowie sicherungsscheiben s8 in
den einlegemuttern verschrauben. Wenn die end- und
Mittelklemmen als set geliefert werden, das gesamte set in
der nut fixieren.
zwischen zwei Modulen jeweils zwei Modulmittelklemmen
standard verwenden, welche ebenfalls mit schrauben Din
912 M8, sowie sicherungsscheiben s8 in den einlegemut-
tern befestigt werden.
alternativ können auch Xs Mittelklemmen verwendet wer-
den. allerdings sind dabei längere schrauben zu verwenden.
anzugsdrehmoment: 14 nm.
Benötigte Materialien: end-/ Mittelklemme, M K2, innen-
sechskantschraube Din 912 M8, sicherungsscheibe s8
WinDbReaKeR montieRen
7
von 7
zuerst den oberen Falz des symmetrischen Windbreakers
am steg des Dome s1000 anlegen. Die folierte Fläche sollte
dabei nach außen gerichtet sein. Wir empfehlen die Folie
erst nach der Montage zu entfernen.
Den Windbreaker an der Modulkante ausrichten und mit
Hilfe der langlöcher die innensechskantschrauben Din 912
M8 und unterlegscheiben im schraubkanal befestigen.
an Überlappungen zweier Windbreaker die Bleche so
vermitteln, dass die schraube mit Hilfe der langlöcher im
schraubkanal verschraubt werden kann. Hierbei muss eine
unterlegscheibe verwendet werden.
es ist darauf zu achten, dass die letzten Windbreaker einer
reihe nicht über den Dome s1000 überstehen.
anzugsdrehmoment: 16 nm
Benötigte Materialien: Dome s1000 Windbreaker, innen-
sechskantschraube Din 912 M8 x 16, unterlegscheibe
8,4x30x1,5
Montage s-Dome system
12 | 14
