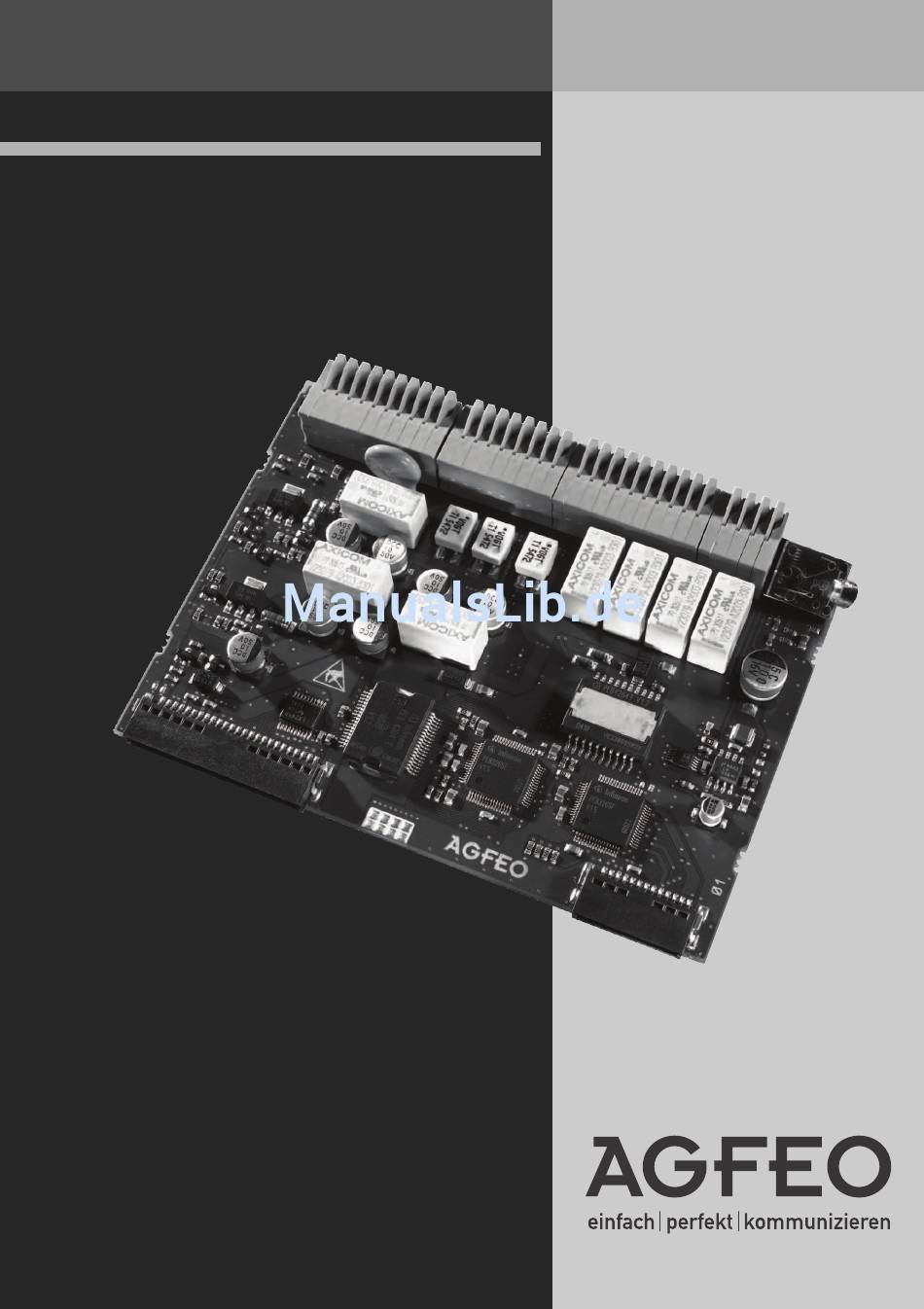

- Seite 1 K-Modul 544 Installationsanleitung K-Modul 544 für: AS 43, AS 45, AS 200 IT...
-
Seite 2: Über Dieses Handbuch
Über dieses Handbuch Diese Anleitung ist gültig für den Auslieferungszustand des Produktes. Sollte das Produkt durch eine vom Hersteller bereitgestellte neue Software modifiziert werden, können einzelne Teile der Anleitung Ihre Gültigkeit verlieren. -
Seite 3: Inhaltsverzeichnis
Anschlüsse des K-Modul 544 ......................6 Türfreisprecheinrichtung ........................ 7 Anschluss einer TFE ........................7 Sensoreingänge ..........................8 Anschluss einer AGFEO TFE 2 / TFE 4 ................... 8 Betriebsart der analogen Anschlüsse einstellen ................9 Externe Musik-on-Hold einstellen ....................10 Hinweise ............................10... -
Seite 4: Einleitung

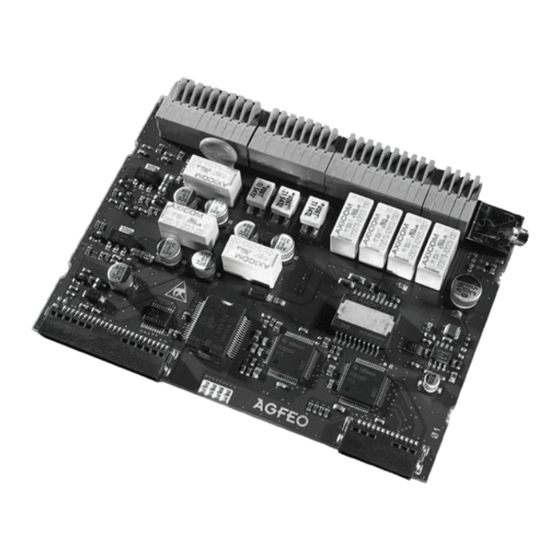

K-Modul 544 Einleitung Das AGFEO K-Modul 544, für die TK-Anlagen AS 43, AS 45 und AS 200 IT ab Firmware 7.1, stellt wichtige Funktionalitäten der Kommunikation in drei Sektionen zur Verfügung. Diese sind: : : : : - - - - - die Melder-Sektion, welche über 4 Sensoreingänge mit separater Melderspeisung von +12 Volt 250 mA verfügt. -
Seite 5: Lieferumfang
K-Modul 544 Lieferumfang 1 K-Modul 544 1 Installationsanleitung 4 Abschlusswiderstände 12,1 KOhm Sicherheitshinweise 1. Ziehen Sie den 230 V-Netzstecker der TK-Anlage aus der Steckdose. 2. Ziehen Sie die Westernstecker aller externen ISDN-Basisanschlüsse an der TK-Anlage, am Netzabschluss (NT) oder am S0-Bus. 3. -
Seite 6: Anschlüsse Des K-Modul 544
K-Modul 544 Inbetriebnahme Schließen Sie das Gehäuse wieder! Telefonanlage durch Stecken des 230 V - Netzsteckers einschalten. Nach Auslesen der Telefonanlage durch den Konfigurator TK-Suite Set wird Ihnen unter „TK-Anlage / Hardware-Konfiguration“ das K-Modul 544 als vorhanden gemeldet. Anschlüsse des K-Modul 544 Signalleitung für Sensor 1 AL 1 IN Masse der Meldeschleife... -
Seite 7: Türfreisprecheinrichtung
Schnittstelle nach der Spezifikation 4-Draht-TFE FTZ 123 D 12 zum Anschluss einer Türsprechstelle mit Verstärker. Diese Schnittstelle unterstützt einen Klingeltaster. (Hinweise zum Anschalten von Türfreisprecheinrichtungen finden Sie auf unserer Hompage: www.agfeo.de) Anschluss einer TFE Anschlüsse: (Seite 6) - Anschluss eines potentialfreien Klingel- Türfreisprecheinrichtung mit Schnittstelle nach FTZ 123 D 12... -
Seite 8: Sensoreingänge
K-Modul 544 Anschluss einer AGFEO TFE 2 / TFE 4 Um eine AGFEO Türfreisprecheinrichtung am a/b Port Ihres K-Moduls 544 nutzen zu können, müssen Sie im Bereich „Interne Rufnummern/ Geräte: Analoge“ im TK-Suite die 3. Nebenstel- le des K-Moduls 544 auf den Gerätetyp „Tür“ einstellen. -
Seite 9: Betriebsart Der Analogen Anschlüsse Einstellen
K-Modul 544 Betriebsart der analogen Anschlüsse einstellen Sie haben die Möglichkeit, den Modus der analogen Anschlüsse 1 und 2 einzustellen. Wenn Sie den analogen Anschluss 1 auf „TFE/CE 2-Draht“ umstellen, wird der Sprachkanal über diesen Teilnehmer angeschlossen. Wenn Sie den analogen Anschluss 2 auf „TFE/FTZ 4-Draht“ umstellen, wird der Sprachkanal über diesen Teilnehmer angeschlossen, Klingeltaster und Relais werden an den entsprechen- den Kontakten des Moduls angeschlossen. -
Seite 10: Externe Musik-On-Hold Einstellen
K-Modul 544 Externe Musik-on-Hold einstellen Um die Einspeisung einer externen Musik-On-Hold zu nutzen, müssen Sie im TK-Suite im Be- reich „Spezialfunktionen/weitere Einstellungen“ die Wartemusik auf „externe Einspeisung“ umstellen. Hinweise Sollten Sie in Ihrer TK-Anlage mehrere K-Module 544 betreiben, so beachten Sie bitte, daß die externe Musik on Hold nur vom ersten gesteckten K-Modul 544 verwendet wird. -
Seite 11: Technische Daten
