Feldbusunabhängige
Busklemmen
24 V DC Bus-Einspeisung
750-613
Handbuch
Version 1.0.5

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für WAGO 750-613

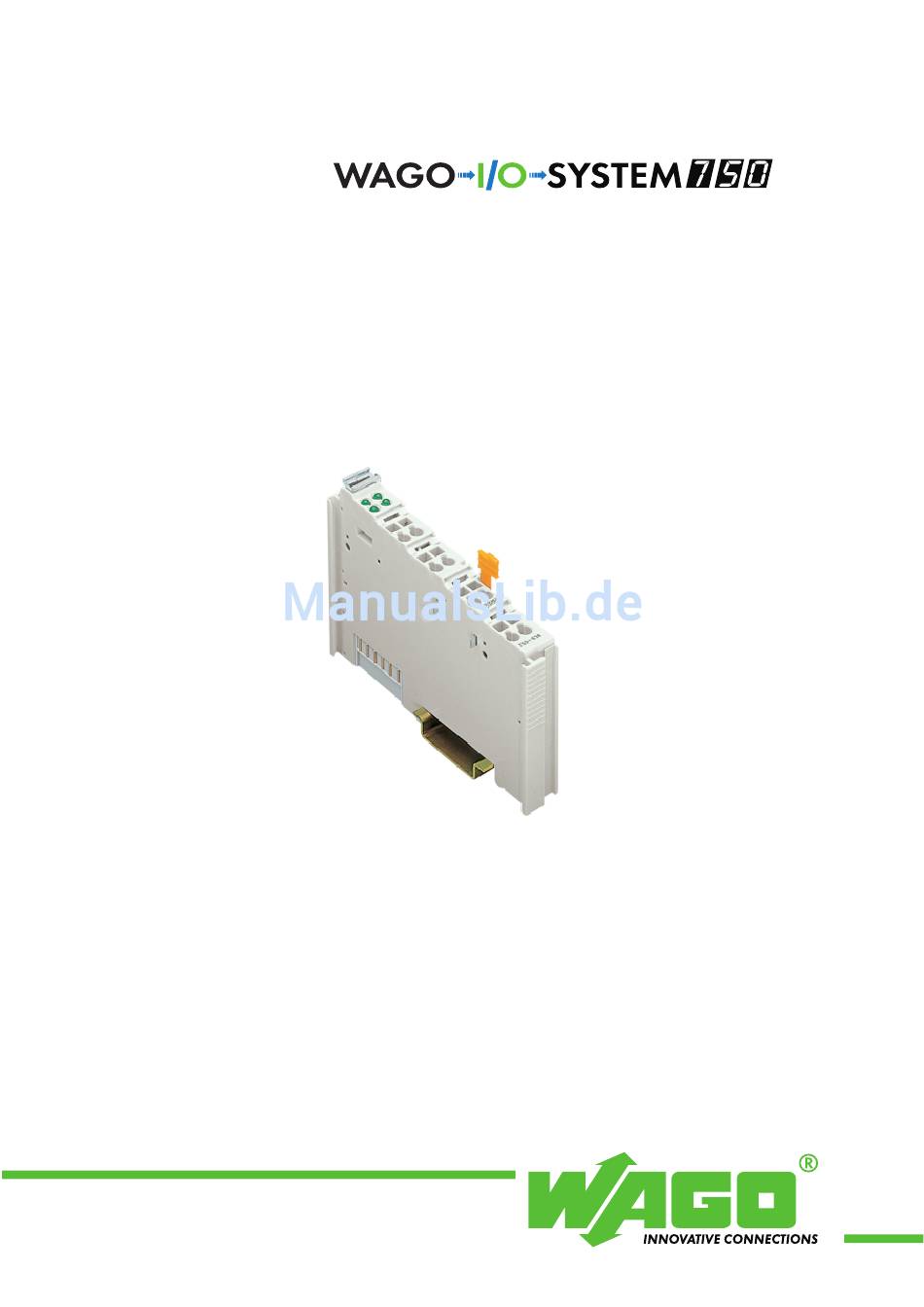

  • Seite 1 Feldbusunabhängige Busklemmen 24 V DC Bus-Einspeisung 750-613 Handbuch Version 1.0.5...
  • Seite 2 • Allgemeines Copyright  2006 by WAGO Kontakttechnik GmbH & Co. KG Alle Rechte vorbehalten. WAGO Kontakttechnik GmbH & Co. KG Hansastraße 27 D-32423 Minden Tel.: +49 (0) 571/8 87 – 0 Fax: +49 (0) 571/8 87 – 1 69 E-Mail: info@wago.com...
  • Seite 3: Inhaltsverzeichnis

    Bestimmungsgemäßer Gebrauch ............4 Symbole....................5 Darstellungen der Zahlensysteme ............5 Sicherheitshinweise .................. 6 Gültigkeitsbereich ..................6 2 Busklemmen ....................7 Systemklemmen ..................7 2.1.1 750-613 [24 V DC Bus-Einspeisung]..........7 2.1.1.1 Ansicht .................... 7 2.1.1.2 Beschreibung................... 7 2.1.1.3 Anzeigeelemente................8 2.1.1.4 Schematisches Schaltbild..............
  • Seite 4: Wichtige Erläuterungen

    Genehmigung der WAGO Kontakttechnik GmbH & Co. KG, Minden. Zuwiderhandlungen ziehen einen Schadenersatzanspruch nach sich. Die WAGO Kontakttechnik GmbH & Co. KG behält sich Änderungen, die dem technischen Fortschritt dienen, vor. Alle Rechte für den Fall der Patenterteilung oder des Gebrauchmusterschutzes sind der WAGO Kontakttechnik GmbH &...
  • Seite 5: Symbole

    Routinen oder Ratschläge für den effizienten Geräteeinsatz und die Softwareoptimierung. Weitere Informationen Verweise auf zusätzliche Literatur, Handbücher, Datenblätter und INTERNET Seiten. 1.3 Darstellungen der Zahlensysteme Zahlensystem Beispiel Bemerkung Dezimal normale Schreibweise Hexadezimal 0x64 C-Notation Binär '100' in Hochkommata, '0110.0100' Nibble durch Punkt getrennt WAGO-I/O-SYSTEM 750 Busklemmen...
  • Seite 6: Sicherheitshinweise

    Kein Kontaktspray verwenden, da im Extremfall die Funktion der Kontaktstelle beeinträchtigt werden kann. Das WAGO-I/O-SYSTEM 750 mit seinen Komponenten ist ein offenes Betriebsmittel. Es darf nur in Gehäusen, Schränken oder in elektrischen Betriebsräumen aufgebaut werden. Der Zugang darf nur über Schlüssel oder Werkzeug von autorisiertem Fachpersonal erfolgen.
  • Seite 7: Busklemmen

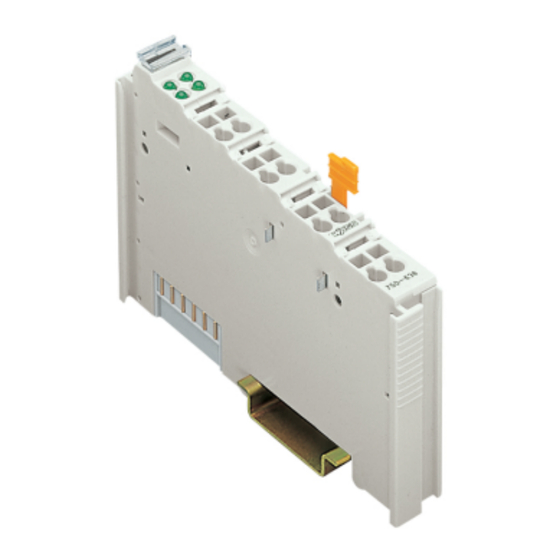

    Abb. 2.1.1-1: Potentialeinspeiseklemme 750-613 g061300d 2.1.1.2 Beschreibung Die Potentialeinspeiseklemme 750-613 dient dazu, die Systemspannung für die nachfolgenden Klemmen einzuspeisen. Die Kapazität der Systemversorgung erhöht sich damit um 2 A. Die Systemversorgungsspannung wird dazu parallel zum Koppler / Controller mit den oberen 24 V / 0 V Anschlüssen verbunden.
  • Seite 8: Anzeigeelemente

    10 A. Bei der Konfigurierung des Systems ist darauf zu achten, dass dieser Summenstrom nicht überschritten wird. Sollte das der Fall sein, so ist eine weitere Einspeiseklemme zu setzen. Die Potentialeinspeiseklemme 750-613 kann an allen Kopplern / Controllern des WAGO-I/O-SYSTEM 750 betrieben werden. Beachten Für den zertifizierten Betrieb der Einspeiseklemme 750-613 im Schiffbau...
  • Seite 9: Schematisches Schaltbild

    750-613 [24 V DC Bus-Einspeisung] • 9 Schematisches Schaltbild 2.1.1.4 Schematisches Schaltbild Status Busklemmen Status 750-613 Abb. 2.1.1-4: Potentialeinspeiseklemme 750-613 g061301d WAGO-I/O-SYSTEM 750 Busklemmen...
  • Seite 10: Technische Daten

    10 • 750-613 [24 V DC Bus-Einspeisung] Technische Daten 2.1.1.5 Technische Daten Klemmenspezifische Daten Spannungsversorgung DC 24 V (-25% ... +30%) Eingangsstrom 500 mA Summenstrom für Busklemmen 2000 mA Spannung über Leistungskontakte DC 24 V (-25% ... +30%) Strom über Leistungskontakte...
  • Seite 11: Weitere Informationen

    750-613 [24 V DC Bus-Einspeisung] • 11 Technische Daten Weitere Informationen Detaillierte Hinweise zu den Zulassungen können Sie dem Dokument "Übersicht Zulassungen WAGO-I/O-SYSTEM 750" entnehmen. Dieses finden Sie auf der CD ROM ELECTRONICC Tools and Docs (Art.-Nr.: 0888-0412) oder im Internet unter: www.wago.com...
  • Seite 12: Einspeisekonzept

    12 • 750-613 [24 V DC Bus-Einspeisung] Einspeisekonzept 2.1.1.6 Einspeisekonzept Die Systemversorgungsspannung wird parallel zum Koppler/Controller an den oberen 24 V / 0 V Anschlüssen eingespeist und über eine gemeinsame Sicherung abgesichert. 750-3xx / -8xx 750-613 DC 5 V DC 24 V (-15% / + 20%) Abb.
  • Seite 13: Ergänzende Einspeisevorschriften

    750-613 [24 V DC Bus-Einspeisung] • 13 Einspeisekonzept Ergänzende Einspeisevorschriften: Für den zertifizierten Betrieb der Potentialeinspeiseklemme 750-613 im Schiffbau bzw. Off-/ Onshore-Bereich ist zusätzlich ein Filtermodul 750-626 (24 V DC Feldeinspeisefilter, Surge) zur Filterung der 24 V DC Feldversorgung einzusetzen.
  • Seite 14 WAGO Kontakttechnik GmbH & Co. KG Postfach 2880 • D-32385 Minden Hansastraße 27 • D-32423 Minden Telefon: 05 71/8 87 – 0 Telefax: 05 71/8 87 – 1 69 E-Mail: info@wago.com Internet: http://www.wago.com...
