- Seite 1 Feldbusunabhängige Busklemmen Serielle Schnittstelle RS 232 C 750-650, (/xxx-xxx) Handbuch Version 1.0.5...
- Seite 2 • Allgemeines Copyright 2008 by WAGO Kontakttechnik GmbH & Co. KG Alle Rechte vorbehalten. WAGO Kontakttechnik GmbH & Co. KG Hansastraße 27 D-32423 Minden Tel.: +49 (0) 571/8 87 – 0 Fax: +49 (0) 571/8 87 – 1 69 E-Mail: info@wago.com...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis • iii Inhaltsverzeichnis Gültigkeitsbereich ..................4 2 Busklemmen ....................5 Sonderklemmen..................5 2.1.1 750-650, (/xxx-xxx) [Serielle Schnittstelle RS 232 C]......5 2.1.1.1 Varianten..................5 2.1.1.2 Ansicht .................... 6 2.1.1.3 Beschreibung................... 6 2.1.1.4 Anzeigeelemente................7 2.1.1.5 Schematisches Schaltbild..............8 2.1.1.6 Technische Daten................ -
Seite 4: Gültigkeitsbereich
4 • 0BBusklemmen Gültigkeitsbereich 1.1 Gültigkeitsbereich Dieses Handbuch beschreibt die Sonderklemme 750-650, (/xxx-xxx) Serielle Schnittstelle RS 232 C aus dem WAGO-I/O-SYSTEM 750. Handhabung, Montage und Inbetriebnahme sind in dem Handbuch zum Feldbus-Koppler/-Controller beschrieben. Daher ist diese Dokumentation nur im Zusammenhang mit dem entsprechenden Handbuch gültig. -
Seite 5: Busklemmen
750-650, (/xxx-xxx) [Serielle Schnittstelle RS 232 C] • 5 Varianten 2 Busklemmen 2.1 Sonderklemmen 2.1.1 750-650, (/xxx-xxx) [Serielle Schnittstelle RS 232 C] 2.1.1.1 Varianten Artikel-Nr. Bezeichnung Beschreibung 750-650 RS 232 C/ 9600/ N/ 8/ 1 Übertragungsrate: 9600 Baud; Parität: None; Datenbits: 8, Stopbits: 1 750-650/000-001 RS 232 C/ 9600/ N/ 8/ 1/ Übertragungsrate: 9600 Baud;... -
Seite 6: Ansicht

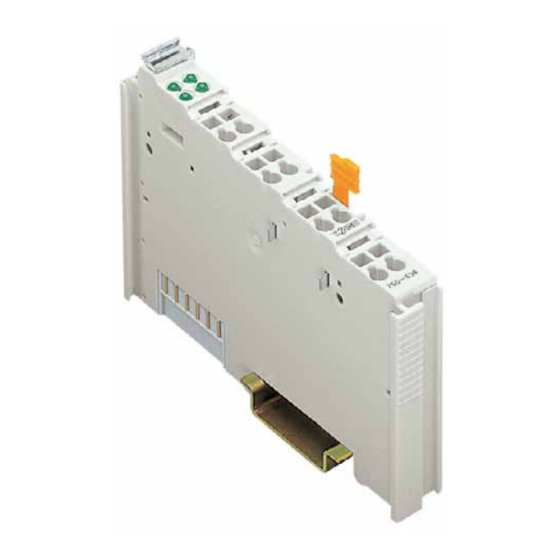

6 • 750-650, (/xxx-xxx) [Serielle Schnittstelle RS 232 C] Ansicht 2.1.1.2 Ansicht 13 14 Funktion Datenkontakte Masse Masse Schirm Schirm 750-650 Abb. 2.1.1-1: Ansicht g065000d 2.1.1.3 Beschreibung Die in der Busklemme integrierte Schnittstelle ermöglicht den Anschluss von Geräten mit einer RS 232 C Schnittstelle. -
Seite 7: Anzeigeelemente
Die Busklemme besitzt keine Leistungskontakte. Für die Feldversorgung von nachfolgenden Busklemmen muss deshalb eine Potentialeinspeiseklemme eingesetzt werden. Die Busklemme 750-650 kann an allen Kopplern / Controllern (mit Ausnahme der Economy-Varianten 750-320, -323, -324 und -327) des WAGO-I/O-SYSTEM 750 betrieben werden. -
Seite 8: Schematisches Schaltbild
8 • 750-650, (/xxx-xxx) [Serielle Schnittstelle RS 232 C] Schematisches Schaltbild 2.1.1.5 Schematisches Schaltbild RS 232 C Logik Funktion Schirm Schirm 750-650 Abb. 2.1.1-3: Schematisches Schaltbild g065001d 2.1.1.6 Technische Daten Klemmenspezifische Daten Übertragungskanäle 1 TxD / 1 RxD, vollduplex Übertragungsrate 1200 ... -
Seite 9: Funktionsbeschreibung
Dokumentation WAGO-I/O-SYSTEM 750 Systembeschreibung 2.1.1.7 Funktionsbeschreibung Die serielle Schnittstellenklemme ermöglicht den Anschluss von Geräten mit RS 232 Schnittstelle an das WAGO-I/O-System 750. Damit lassen sich auch Gateways von den durch das WAGO-I/O-System 750 unterstützten Feldbussen zur RS 232 Schnittstelle realisieren. Die Busklemme unterstützt keine höheren Protokollebenen. -
Seite 10: Prozessabbild
SPS ist allerdings nicht möglich. 2.1.1.8 Prozessabbild Die Busklemme 750-650 stellt dem Feldbuskoppler / Controller über 1 logischen Kanal maximal 6 Byte Ein- und Ausgangsprozessabbild zur Verfügung. Die zu sendenden und zu empfangenden Daten werden in bis zu 5 Ein- und Ausgangsbytes (D0 ... -
Seite 11: Statusbyte
750-650, (/xxx-xxx) [Serielle Schnittstelle RS 232 C] • 11 Datentransfer Eingangsdaten Ausgangsdaten Statusbyte Steuerbyte Eingangsbyte 0 Ausgangsbyte 0 Eingangsbyte 1 Ausgangsbyte 1 Eingangsbyte 2 Ausgangsbyte 2 Eingangsbyte 3 *), **) Ausgangsbyte 3 *), **) Eingangsbyte 4 **) Ausgangsbyte 4 **) - Seite 12 12 • 750-650, (/xxx-xxx) [Serielle Schnittstelle RS 232 C] Datentransfer Busklemme Initialisieren: Setzen von IR im Steuerbyte Initialisierung der Busklemme Sperren der Sende- und Empfangsfunktionen Löschen der Sende- und Empfangsspeicher Laden der Konfigurationsdaten in die serielle Schnittstellenklemme Daten Senden: ...
- Seite 13 750-650, (/xxx-xxx) [Serielle Schnittstelle RS 232 C] • 13 Datentransfer Nachdem die Initialisierung erfolgt ist, wird das Statusbyte '0000.0100' zurückgegeben. Eingangsbyte Statusbyte Eingangsbyte Eingangsbyte '0XXX. X0XX' Busklemme wird noch initialisiert '0XXX. X1XX' Initialisierung ist erfolgt Senden der Zeichenkette "Hallo" Die ersten drei Zeichen, das zurückgesetzte Initialisierungsbit und die Länge 3 wird übergeben.
- Seite 14 14 • 750-650, (/xxx-xxx) [Serielle Schnittstelle RS 232 C] Datentransfer Die Daten wurden an den Sendepuffer übergeben, sobald TR = TA. Eingangsbyte Statusbyte Eingangsbyte Eingangsbyte '0XXX. XXX1' Die Datenübergabe läuft noch. '0XXX. XXX0' Die Datenübergabe ist erfolgt. Empfangen der Zeichenkette "WAGO"...
-
Seite 15: Parametrierbare Variante 750-650/003-000
Ein XX bedeutet, dass der gesamte Wert ohne Bedeutung ist. 2.1.1.10 Parametrierbare Variante 750-650/003-000 Die Betriebsart der Busklemmen-Variante 750-650/003-000 ist mit Hilfe des Inbetriebnahme-Tools WAGO-I/O-CHECK 2 (Bestell-Nr.: 759-302) frei parametrierbar. Die Voreinstellung ist 9600 Baud, 8 Datenbits, keine Parity, 1 Stopbit. - Seite 16 16 • 750-650, (/xxx-xxx) [Serielle Schnittstelle RS 232 C] Parametrierbare Variante 750-650/003-000 Auswahlfeld Mögliche Einstellungen Copy State Byte Normal* Das Status-Byte und die Daten Bytes werden im selben KBUS Zyklus übertragen. Retarded Das Status-Byte wird von der Klemme einen KBUS Zyklus später als die Datenbytes übertragen.
- Seite 17 750-650, (/xxx-xxx) [Serielle Schnittstelle RS 232 C] • 17 Parametrierbare Variante 750-650/003-000 Weitere Informationen Detaillierte Informationen zu der Parametrierung dieser Busklemme sind in der Dokumentation zu dem Inbetriebnahme-Tool WAGO-I/O-CHECK 2 zu finden oder auch im Internet unter: www.wago.com. WAGO-I/O-SYSTEM 750...
- Seite 18 WAGO Kontakttechnik GmbH & Co. KG Postfach 2880 • D-32385 Minden Hansastraße 27 • D-32423 Minden Telefon: 05 71/8 87 – 0 Telefax: 05 71/8 87 – 1 69 E-Mail: info@wago.com Internet: http://www.wago.com...
