FlexRadio Systems Maestro Inbetriebnahme Seite 9

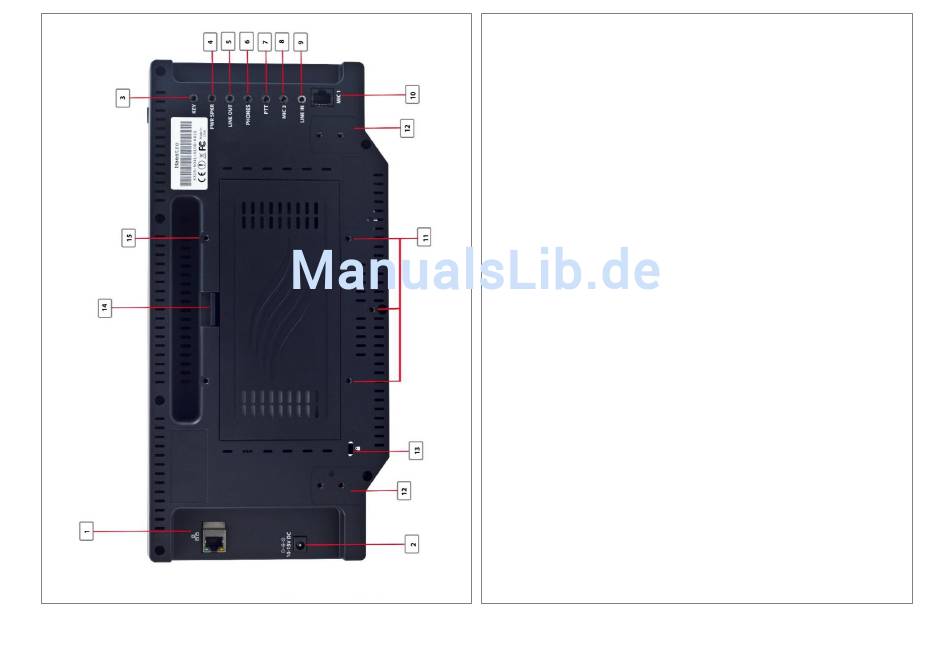

1 Ethernet Anschluss, RJ-45 für 100Mbps Ethernet
2 Externe Stromversorgung. 10 bis 15 Volt Gleichspannung, 1 Ampere
3 CW-Taste, 1/8" TRS Stecker
4 externe aktive PC-Lautsprecher, 1/8" TRS Stecker
5 LINE OUT, 1/8" TRS Stecker
6 Kopfhörer, 1/8" TRS Stecker
7 PTT Schalter, 1/8" TRS Stecker
8 Mikrofon 2, 1/8" TRS Stecker
9 LINE IN, 1/8" TRS Stecker
10 Mikrofon 1 – RJ-45 Stecker
11 Montagepunkte für Aufstellbügel
12 Montagepunkte für die variablen Aufstellfüße (optional)
13 Haltepunkt für Diebstahlsicherung
14 Batteriefach für „Power Bank"
15 Montagepunkte für Halterungen nach dem VESA Standard (es sind
insgesamt 4 Gewindeaufnahmen, die im Rechteck angeordnet sind).
9
Maestro Inbetriebnahme © 2016 FlexRadio Systems
