Auf den folgenden Seiten wird die Inbetriebnahme in drei Schritten
beschrieben:
A Herstellen der erforderlichen Verbindungen
B Bedienungsorgane und weitere elektrische Anschlüsse
C Betrieb von Maestro zusammen mit der FLEX-6000 Baureihe
A Herstellen der erforderlichen Verbindungen

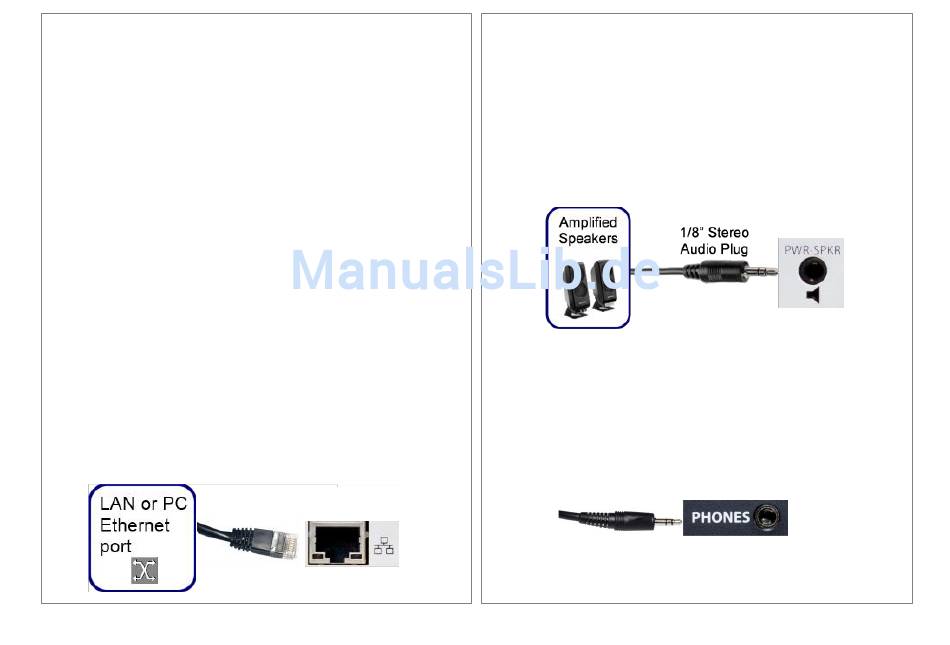

1. Datenverbindung per Ethernetkabel/WLAN
Stecken Sie das mitgelieferte Ethernetkabel in den dafür vorgesehen
Anschluss auf der Rückseite des Maestro. Bitte beachten Sie, dass zwei
RJ-45 Buchsen vorhanden sind und wählen Sie die mit dem
Netzwerkzeichen versehen Buchse. Siehe Seite 9 dieser Anleitung.
Das Ethernetkabel verbinden Sie dann entweder mit der FLEX-6000
direkt oder über Ihr lokales Netzwerk (freier Port am Ethernet Switch
oder direkt am Router). Wenn Sie über Ihr LAN die Verbindung
aufnehmen, muss es ein 100/1000 Base T Ethernet sein. Bei der
Konfiguration des LAN muss darauf geachtet werden, dass Maestro
demselben Subnet (Mask) wie beim FLEX-6000 zugewiesen wird. Siehe
auch Anhang 4 Seite 20.
Sollten Sie Maestro per WLAN Verbindung mit dem FLEX-.6000
aufnehmen lassen, werden Sie bei Start der Software zur Konfiguration
des WLAN aufgefordert – einschließlich Passworteingabe nach Auswahl
des WLAN (siehe S. 10).
Maestro Inbetriebnahme
2. Lautsprecher – PWR SPKR
Maestro verfügt über einen eingebauten Lautsprecher, der 2 Watt
Leistung abgeben kann und damit auch in geräuschintensiver
Umgebung gut einsetzbar ist. Zusätzlich kann ein aktiver PC-
Lautsprecher angeschlossen werden - der eingebaute Lautsprecher
bleibt aktiv.
Verbinden Sie die aktiven Lautsprecher mit dem Anschluss, der mit
PWR-SPKR bezeichnet ist. Als Stecker wird ein 3,3mm (1/8") Stereo
Klinkenstecker benötigt.
3. Kopfhörer – PHONES
Verbinden Sie einen geeigneten, niederohmigen Kopfhörer mit dem
Anschluss, der mit PHONES bezeichnet ist. Als Stecker wird ein 3,5mm
(1/8") Stereo Klinkenstecker benötigt. Der eingebaute Lautsprecher wird
mit Anschluss von Kopfhörern abgeschaltet.
