Inhaltszusammenfassung für Sanitas SPM 30

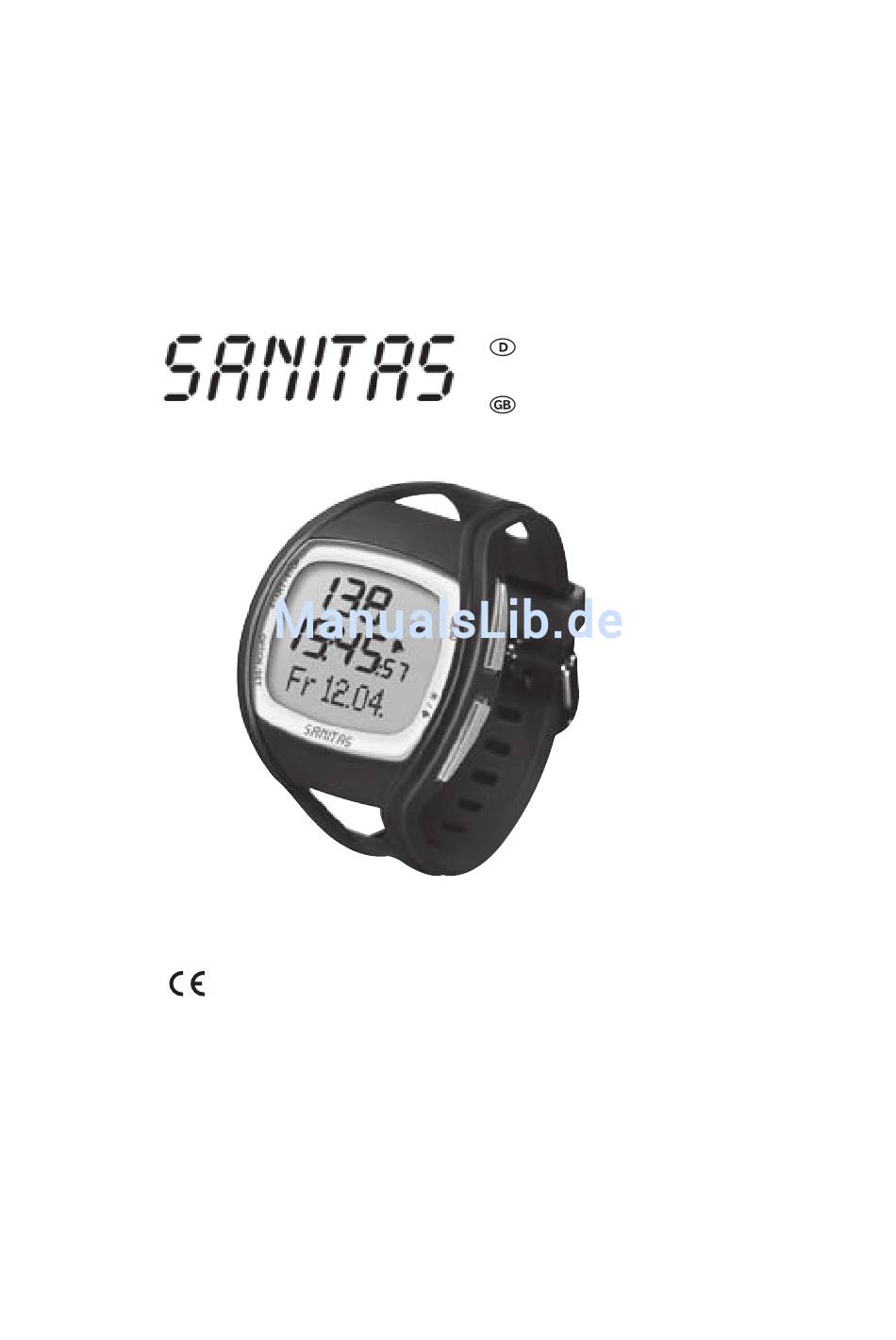

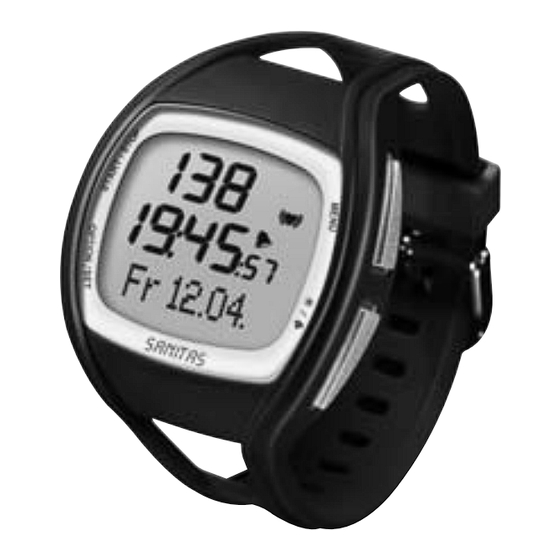

- Seite 1 Gebrauchsanleitung Pulsuhr Operating Instructions SPM 30 Heart rate monitor Service-Adresse: Hans Dinslage GmbH Riedlinger Straße 28 88524 Uttenweiler GERMANY Tel.-Nr.: +49 (0)7374-915766 Fax-Nr.: +49 (0)7374-920723 E-Mail: kd@dinslage.net...
-
Seite 2: Inhaltsverzeichnis
NHALTSVERZEICHNIS Lieferumfang ..................3 Wichtige Hinweise ................4 Allgemeines zum Training ..............6 Funktionen der Herzfrequenz-Pulsuhr ..........7 Signalübertragung und Messprinzipien der Geräte .....8 Inbetriebnahme ................8 Anlegen der Pulsuhr ..............8 Wechseln des Armbandes ............8 Aktivieren der Pulsuhr aus dem Stromsparmodus .....9 Anlegen des Brustgurtes ............10 Allgemeine Bedienung der Pulsuhr ..........11 Knöpfe der Pulsuhr..............11 Display..................12... - Seite 3 Ergebnisse ..................26 Übersicht ..................26 Trainingsdaten anzeigen ............26 Runden-Ergebnisse...............29 Übersicht ..................29 Runden-Ergebnisse anzeigen ..........29 Fitnesstest..................30 Übersicht ..................30 Fitnesstest durchführen ............31 Fitnesswerte anzeigen..............32 Technische Daten, Batterien und Garantie .........34 Abkürzungsverzeichnis ..............37 Stichwortverzeichnis..............39...
-
Seite 4: Lieferumfang
IEFERUMFANG Herzfrequenz-Pulsuhr mit Armband Brustgurt Elastischer Spanngurt (verstellbar) Austauschbares Armband Zusätzlich: Gebrauchsanleitung... -
Seite 5: Wichtige Hinweise
ICHTIGE INWEISE Lesen Sie diese Gebrauchsanleitung sorgfältig durch, bewahren Sie sie auf und machen sie diese auch anderen Personen zugänglich. Training Dieses Produkt ist kein medizinisches Gerät. Es ist ein Trainings- instrument, welches für die Messung und Darstellung der menschlichen Herzfrequenz entwickelt wurde. Beachten Sie bei Risiko-Sportarten, dass die Verwendung der Pulsuhr eine zusätzliche Verletzungsquelle darstellen kann. - Seite 6 Reinigung und Pflege Reinigen Sie Brustgurt, elastisches Brustband und Pulsuhr von Zeit zu Zeit sorgfältig mit einer Seifenwasserlösung. Spülen Sie alle Teile dann mit klarem Wasser ab. Trocknen Sie sie sorgfältig mit einem weichen Tuch ab. Das elastische Brustband können Sie in der Waschmaschine bei 30°...
-
Seite 7: Allgemeines Zum Training
LLGEMEINES ZUM RAINING Diese Pulsuhr dient zur Erfassung des Pulses beim Menschen. Durch die verschiedenen Einstellmöglichkeiten können Sie Ihr indi- viduelles Trainingsprogramm unterstützen und den Puls überwa- chen. Sie sollten Ihren Puls beim Training überwachen, weil Sie zum einen Ihr Herz vor Überlastung schützen sollten und zum anderen, um einen optimalen Trainingseffekt zu erzielen. -
Seite 8: Funktionen Der Herzfrequenz-Pulsuhr
UNKTIONEN DER ERZFREQUENZ ULSUHR Puls-Funktionen Zeit-Funktionen EKG-genaue Herzfre- Uhrzeit quenz-Messung Kalender (bis Jahr 2020) und Übertragung: analog Wochentag Individuelle Trainingszone Datum einstellbar Alarm / Wecker Akustischer und visueller Stoppuhr Alarm beim Verlassen der 50 Rundenzeiten (10 Stunden), Trainingszone Abruf alle zusammen oder jede Durchschnittliche Herzfre- einzeln. -
Seite 9: Signalübertragung Und Messprinzipien Der Geräte
IGNALÜBERTRAGUNG UND ESSPRINZIPIEN DER ERÄTE Empfangsbereich der Pulsuhr Ihre Pulsuhr empfängt die Pulssignale des Brustgurt-Senders inner- halb von 70 Zentimetern. Sensoren des Brustgurtes Der gesamte Brustgurt besteht aus zwei Teilen: dem eigentlichen Brustgurt und einem elastischen Spanngurt. Auf der am Körper an- liegenden Innenseite des Brustgurtes befinden sich in der Mitte zwei rechteckige, gerippte Sensoren. -
Seite 10: Aktivieren Der Pulsuhr Aus Dem Stromsparmodus
Auf dem Uhrgehäuse befinden sich an der Ober- und Unterkante kleine Ein- rasthaken (1). Das Armband hat die entsprechenden Schlitze (2). Legen Sie das Uhrgehäuse in das Armband ein. Führen Sie die Ste- ge (3), die die seitlichen Knöpfe um- schließen, vorsichtig über die Knöpfe. -
Seite 11: Anlegen Des Brustgurtes
Anlegen des Brustgurtes Befestigen Sie den Brustgurt am elastischen Spanngurt. Stellen Sie die Gurtlänge so ein, dass der Gurt gut, jedoch nicht zu locker oder zu eng anliegt. Legen Sie den Gurt so um die Brust, dass das Logo nach außen zeigt und in der richtigen Position direkt auf dem Brustbein anliegt. -
Seite 12: Allgemeine Bedienung Der Pulsuhr
LLGEMEINE EDIENUNG DER ULSUHR Knöpfe der Pulsuhr Startet und stoppt Funktionen und stellt Werte ein. START/STOP Gedrückt Halten beschleunigt die Eingabe. Wechselt zwischen Funktionen innerhalb eines OPTION/SET Menüs und bestätigt Einstellungen. Wechselt zwischen den verschiedenen Menüs. MENU Kurzes Drücken beleuchtet das Display für 5 Se- kunden. -
Seite 13: Display
Display Obere Z Mittlere Zeile Untere Zeile Symbole Weckalarm ist aktiviert. Herzfrequenz wird empfangen (blinkend). Trainingszone ist überschritten. Trainingszone ist unterschritten. Akustischer Alarm bei Verlassen der Trainingszone ist aktiviert. Eine Erklärung der Display-Abkürzungen finden Sie im Abkürzungs- verzeichnis am Ende der Gebrauchsanleitung. -
Seite 14: Menüs
Menüs MENU Zwischen den Menüs wechseln Sie mit dem Knopf Time FitTest Training MENU Setting Result Result Stromsparmodus Wenn Ihre Pulsuhr ca. 5 Minuten lang kein Signal empfängt, schaltet die Uhr in den Stromsparmo- dus. Es wird dann nur die aktuelle Uhrzeit ange- zeigt. - Seite 15 Hauptanzeige Bei jedem Menüwechsel wird zunächst der Name Menü des Menüs angezeigt, dann wechselt Ihre Pulsuhr automatisch in die Hauptanzeige des aktiven Me- nüs. Automatisch Von hier aus müssen Sie entweder erst ein Unter- Haupt- menü wählen oder können direkt Funktionen star- anzeige ten.
-
Seite 16: Grundeinstellungen
RUNDEINSTELLUNGEN Übersicht Im Menü können Sie: Setting Ihre persönlichen Daten (User) eingeben. Ihre Pulsuhr errechnet aus diesen Daten Ihren Ka- lorienverbrauch und Ihre Fettverbrennung während des Trainings! Ihre Trainingszone (Limits) einstellen. Erklä- rungen zur Einstellung der Trainingszonen finden Sie im Kapitel „Allgemeines zum Trai- ning“. - Seite 17 Gender wird angezeigt. START/STOP START/STOP Wählen Sie , wenn Sie ein Mann sind. Wählen Sie , wenn Sie eine Frau sind. wird angezeigt. OPTION/SET START/STOP Stellen Sie Ihr Lebensalter ein (10-99). wird angezeigt. Die Pulsuhr MaxHR OPTION/SET errechnet die maximale Herzfre- quenz automatisch gemäß...
-
Seite 18: Trainingszone Einstellen
Trainingszone einstellen Sie können Ihre individuelle Ober- und Untergrenze Ihres Pulses wie im Folgenden beschrieben einstellen. Beachten Sie, dass nach jedem Fitnesstest beide Grenzen als Trai- ningszonenvorschlag automatisch eingestellt und dadurch die alten Angaben überschrieben werden. Die untere Grenze des Trainings- zonenvorschlags beträgt dabei 65%, die obere Grenze 85% der maximalen Herzfrequenz. -
Seite 19: Einheiten Einstellen
Einheiten einstellen Wechseln Sie in das Menü Setting MENU Limits wird angezeigt. OPTION/SET wird angezeigt. Units OPTION/SET wird angezeigt. Die Gewichts- kg/lb START/STOP einheit blinkt. START/STOP Wechseln zwischen den Einheiten. wird angezeigt. Die Maß- cm/inch OPTION/SET einheit für die Körpergröße blinkt. START/STOP Wechseln Sie die Einhei- ten. -
Seite 20: Uhr-Einstellungen
INSTELLUNGEN Übersicht Im Menü können Sie: Time Die Uhrzeit und das Datum einstellen. Den Weckalarm einstellen. Sobald Sie im Menü Time sind, wechselt Ihre Pulsuhr automatisch in die Hauptanzeige. Diese zeigt den Wochentag und das Datum an. Auf dem Bild: (Freitag, den 12. - Seite 21 Year wird angezeigt. Die Jahres- OPTION/SET Einstellung blinkt. START/STOP Stellen Sie das Jahr ein. Der Kalender geht bis in das Jahr 2020. wird angezeigt. Die Monats- Month OPTION/SET Einstellung blinkt. START/STOP Stellen Sie den Monat (1- 12) ein. wird angezeigt. Die Tages- OPTION/SET Einstellung blinkt.
-
Seite 22: Weckalarm Einstellen
Weckalarm einstellen Den Weckalarm können Sie durch das Drücken eines beliebigen Knopfs ausschalten. Am nächsten Tag werden Sie wieder zur glei- chen Zeit geweckt. Wechseln Sie in das Menü Time MENU wird angezeigt. Alarm OPTION/SET Set Alarm wird kurz angezeigt. START/STOP 5 sec wird angezeigt. -
Seite 23: Trainingsaufzeichnung
RAININGSAUFZEICHNUNG Übersicht Im Menü können Sie: Training Ihre Laufzeiten stoppen und damit Ihr Training aufzeichnen. Einzelne Runden aufzeichnen. Aufzeichnung auf Null zurücksetzen (Reset). Sobald Sie im Menü sind, wechselt Ihre Training Pulsuhr automatisch in die Hauptanzeige. Diese zeigt in der mittleren Zeile die bereits aufge- zeichnete Trainingszeit (nach... -
Seite 24: Laufzeiten Stoppen
Laufzeiten stoppen Wechseln Sie in das Menü Training MENU Wenn Sie bereits eine Laufzeit ge- stoppt haben, steht in der mittleren Zeile die aufgezeichnete Trainings- zeit. Starten Sie die Aufzeichnung. START/STOP wird angezeigt. Auch wenn Sie wäh- rend der Aufzeichnung in ein ande- res Menü... -
Seite 25: Runden Aufzeichnen
Runden aufzeichnen Während die Aufzeichnung Ihres Gesamttrainings läuft, können Sie einzelne Runden aufzeichnen. Die erste Runden-Aufzeichnung be- START/STOP ginnt nach jedem Reset, sobald Sie den Knopf drücken. Die Zeit läuft, während Sie die Runden aufzeichnen, stets weiter. Sie sind im Menü und Ihr Training Training wird gerade aufgezeichnet. -
Seite 26: Aufzeichnung Zurücksetzen (Reset)
Aufzeichnung zurücksetzen (Reset) Sie sind im Menü . Es wird Training gerade kein Training aufgezeichnet. wird angezeigt. Stop Setzen Sie die Aufzeichnung zurück. START/STOP (Reset) 5 sec wird angezeigt. Hold Reset Die Anzeige wechselt automatisch wieder in die Hauptanzeige. -
Seite 27: Ergebnisse
RGEBNISSE Übersicht Im Menü können Sie: Result Ihre Trainingsdaten anzeigen: mittlere und maximale Herzfrequenz, Zeiten inner- und außerhalb der Trainingszone sowie Kalorien- verbrauch und Fettverbrennung. Sobald Sie im Menü sind, wechselt Ihre Result Pulsuhr automatisch in die Hauptanzeige. Diese zeigt bPM AVG Trainingsdaten anzeigen Wechseln Sie in das Menü... - Seite 28 In [min] (Zeit innerhalb der Trai- OPTION/SET ningszone) wird angezeigt. (Zeit unterhalb der Trai- Lo [min] OPTION/SET ningszone) wird angezeigt. (Zeit oberhalb der Trai- Hi [min] OPTION/SET ningszone) wird angezeigt. (der gesamte Kalorien- [kcal] OPTION/SET verbrauch während Ihrer Trai- ningsaufzeichnung) wird angezeigt. Grundlage für die Anzeige des Kalo- rienverbrauchs und der Fettverbren- nung sind:...
- Seite 29 Fat[g] (Fettverbrennung während OPTION/SET Ihrer gesamten Trainings- aufzeichnung) wird angezeigt. Zurück in die Hauptanzeige. OPTION/SET...
-
Seite 30: Runden-Ergebnisse
UNDEN RGEBNISSE Übersicht Im Menü können Sie Zeit und durch- LAP Result schnittliche Herzfrequenz sowohl der gesamten Trainingsaufzeichnung als auch der einzelner Runden anzeigen lassen. Sobald Sie im Menü LAP Result sind, wechselt Ihre Pulsuhr automatisch in die Hauptanzeige. Die obere Zeile zeigt die durchschnittliche Herz- frequenz, die mittlere Zeile die bereits aufge- zeichnete Trainingszeit. -
Seite 31: Fitnesstest
ITNESSTEST Übersicht Im Menü können Sie: FitTest Ihre persönliche Fitness bei einem 1600m Lauf testen (1 Meile). Ihre Fitness bewerten lassen: Fitnessindex (1- maximales Sauerstoff-Atemvolumen max), Grundumsatz (BMR) und Aktivi- tätskalorienbedarf (AMR). Ihre individuelle Ober- und Untergrenze als Trainingszonenvorschlag automatisch ermit- teln lassen und dabei beide Grenzen im Menü... -
Seite 32: Fitnesstest Durchführen
ten Fitnesstests angezeigt. Wenn Sie noch kei- nen Fitnesstest durchgeführt haben, wird das aktuelle Datum angezeigt. Nebenstehende Dis- playanzeige bedeutet 12. Mai 2006. Fitnesstest durchführen Die angezeigten Einheiten „m“ oder „mile“ stammen aus den Grund- einstellungen. Wie Sie diese wechseln können, lesen Sie im Kapitel „Grundeinstellungen“, Abschnitt „Einheiten einstellen“. -
Seite 33: Fitnesswerte Anzeigen
Die durchlaufende Anzeige Press erinnert Sie dar- STOP after 1600 m nach 1600m Knopf START/STOP zu drücken. Es erscheint die durchlaufende An- zeige TestFinished und die benötigte Zeit wird angezeigt. Zurück in die Hauptanzeige. Sie START/STOP zeigt Ihren Fitnessindex (1-5) mit Bewertung und das aktuelle Datum Fitnesswerte anzeigen Die Anzeige der Fitnesswerte ist nur sinnvoll, wenn Sie mindestens... - Seite 34 (Basal Metabolic Rate) wird OPTION/SET angezeigt. Der Grundumsatz errech- net sich aus den Werten Alter, Ge- schlecht, Körpergröße und Gewicht. Der BMR gibt den Kalorienbedarf an, den Sie für die Aufrechterhaltung Ihrer Lebensfunktionen – ohne Be- wegung – benötigen. (Active Metabolic Rate) wird OPTION/SET angezeigt.
-
Seite 35: Technische Daten, Batterien Und Garantie
ECHNISCHE ATEN ATTERIEN UND ARANTIE Pulsuhr Wasserdicht bis 30 m (zum Schwimmen geeignet) Brustgurt Wasserdicht (zum Schwimmen geeignet) Übertra- 5,3 KHz gungs- frequenz Batterie 3V Lithium-Batterie, Typ CR2032 (Empfehlung: Pulsuhr SONY-Batterien) Lebensdauer: ca. 15 Monate (Benutzung täglich ca. 1 Stunde) Batterie 3V Lithium-Batterie, Typ CR2032 (Empfehlung: Brustgurt... - Seite 36 Störungen und Überlagerungen In der Pulsuhr ist ein Empfänger für die Signale des Senders des Brustgurtes eingebaut. Bei der Benutzung kann es vorkommen, dass die Pulsuhr zusätzlich andere Signale empfängt als die des Brustgurtes. Wie können Sie Störungen erkennen? Störungen erkennen Sie daran, dass unrealistische Werte angezeigt werden.
- Seite 37 Garantie Wir leisten zwei Jahre Garantie ab Kaufdatum für Material- und Fab- rikationsfehler des Produktes. Die Garantie gilt nicht: im Falle von Schäden auf Grund unsachgemäßer Bedienung für Verschleißteile, wie zum Beispiel Batterien oder das Armband für Mängel, die dem Kunden bereits bei Kauf bekannt waren bei Eigenverschulden des Kunden Die gesetzlichen Gewährleistungen des Kunden bleiben durch die Garantie unberührt.
-
Seite 38: Abkürzungsverzeichnis
BKÜRZUNGSVERZEICHNIS Abkürzungen auf dem Display in alphabetischer Reihenfolge: Abkürzung Englisch Deutsch Alter Alarm Alarm Active metabolic rate Aktivitätskalorienbedarf Average Durchschnittliche Trainings- Herzfrequenz AVG-Run Average Run Durchschnittliche Trainings- Herzfrequenz Basal Metabolic Grundumsatz Rate Beats Per Minute Herzschläge pro Minute bPM AVG Average Heart Rate Durchschnittliche Trainings- in Beat Per Minute... - Seite 39 Abkürzung Englisch Deutsch kg/lb Kilogramm/Pfund Runde Limits Trainingsgrenzen Zeit unterhalb der Trainingszone Lo limit Low Limit Untere Trainingsgrenze male männlich MaxHR Maximum Heart maximale Herzfrequenz Rate (Formel: 220 - Lebensalter) Minute Minute [min] Minute Minute Monday Montag Month Monat Reset Werte auf Null zurücksetzen Result Ergebnis...
-
Seite 40: Stichwortverzeichnis
TICHWORTVERZEICHNIS Herzschrittmacher 4 Hinweise 4 Abkürzungsverzeichnis 37 Aufzeichnung 22 Aufzeichnung zurücksetzen 25 Inbetriebnahme 8 Batterien 34 Knöpfe 11 Datum einstellen 19 Lap Result (Menü) 14 Display 12 Laufzeiten stoppen 23 Lieferumfang 3 Einheiten einstellen 18 Entsorgung 5 Menüs 13 Ergebnisse 26 Messprinzipien der Geräte 8 Fitnessindex 30 Pflege 5... - Seite 41 Setting (Menü) 14 Uhr-Einstellungen 19 Signalübertragung der Geräte 8 Uhrzeit und Datum einstellen 19 Stoppuhr 23 Stoppuhr zurücksetzen 25 Störungen und Überlagerungen 35 Stromsparmodus 13 Verwendungszweck 4 Symbol 12 Weckalarm 12 Technische Daten 34 Weckalarm einstellen 21 Time (Menü) 14 Training 6 Training (Menü) 14 Trainingsaufzeichnung 22...
