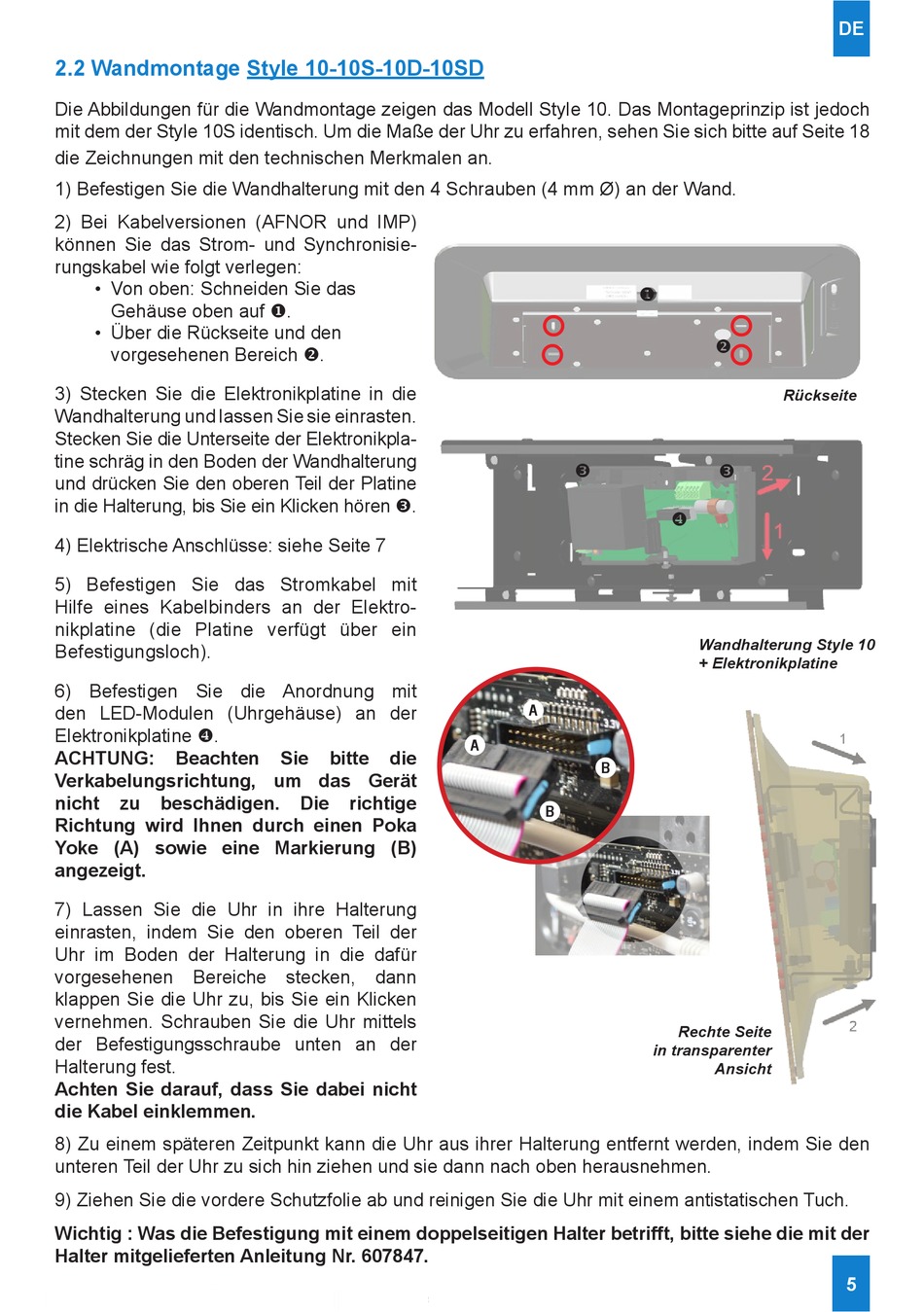

2.2 Wandmontage Style 10-10S-10D-10SD

Die Abbildungen für die Wandmontage zeigen das Modell Style 10. Das Montageprinzip ist jedoch
mit dem der Style 10S identisch. Um die Maße der Uhr zu erfahren, sehen Sie sich bitte auf Seite 18
die Zeichnungen mit den technischen Merkmalen an.
1) Befestigen Sie die Wandhalterung mit den 4 Schrauben (4 mm Ø) an der Wand.
2) Bei Kabelversionen (AFNOR und IMP)
können Sie das Strom- und Synchronisie-
rungskabel wie folgt verlegen:
• Von oben: Schneiden Sie das
Gehäuse oben auf u.
• Über die Rückseite und den
vorgesehenen Bereich v.
3) Stecken Sie die Elektronikplatine in die
Wandhalterung und lassen Sie sie einrasten.
Stecken Sie die Unterseite der Elektronikpla-
tine schräg in den Boden der Wandhalterung
und drücken Sie den oberen Teil der Platine
in die Halterung, bis Sie ein Klicken hören w.
4) Elektrische Anschlüsse: siehe Seite 7
5) Befestigen Sie das Stromkabel mit
Hilfe eines Kabelbinders an der Elektro-
nikplatine (die Platine verfügt über ein
Befestigungsloch).
6) Befestigen Sie die Anordnung mit
den LED-Modulen (Uhrgehäuse) an der
Elektronikplatine x.
ACHTUNG:
Beachten
Verkabelungsrichtung, um das Gerät
nicht
zu
beschädigen.
Richtung wird Ihnen durch einen Poka
Yoke (A) sowie eine Markierung (B)
angezeigt.
7) Lassen Sie die Uhr in ihre Halterung
einrasten, indem Sie den oberen Teil der
Uhr im Boden der Halterung in die dafür
vorgesehenen Bereiche stecken, dann
klappen Sie die Uhr zu, bis Sie ein Klicken
vernehmen. Schrauben Sie die Uhr mittels
der Befestigungsschraube unten an der
Halterung fest.
Achten Sie darauf, dass Sie dabei nicht
die Kabel einklemmen.
8) Zu einem späteren Zeitpunkt kann die Uhr aus ihrer Halterung entfernt werden, indem Sie den
unteren Teil der Uhr zu sich hin ziehen und sie dann nach oben herausnehmen.
9) Ziehen Sie die vordere Schutzfolie ab und reinigen Sie die Uhr mit einem antistatischen Tuch.
Wichtig : Was die Befestigung mit einem doppelseitigen Halter betrifft, bitte siehe die mit der
Halter mitgelieferten Anleitung Nr. 607847.
Sie
bitte
die
Die
richtige
u
u
w
A
A
B
B
v
Rückseite
w
x
Wandhalterung Style 10
+ Elektronikplatine
Rechte Seite
in transparenter
Ansicht
DE
5
