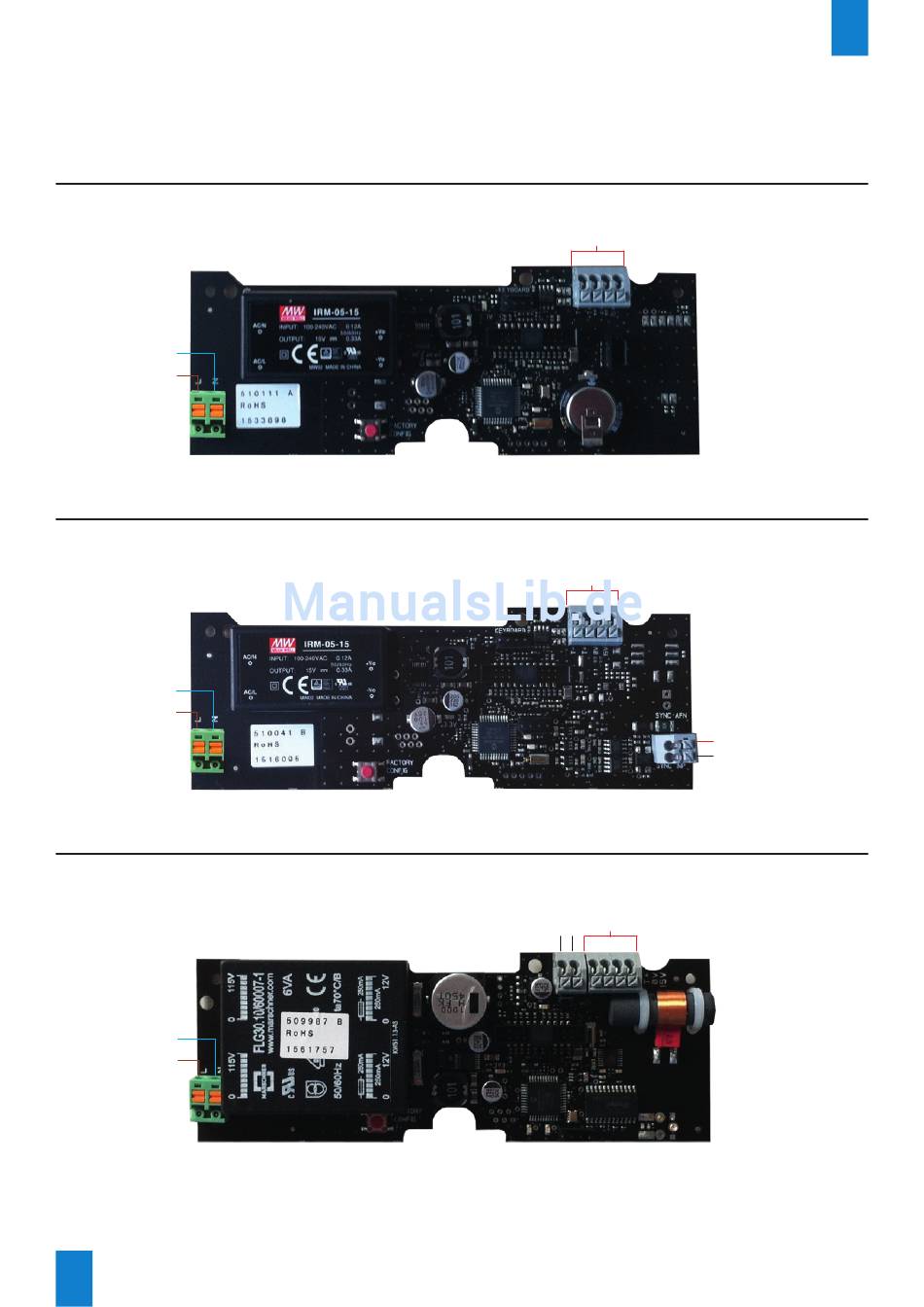

2.4 Elektrische Anschlüsse der verschiedenen Synchronisierungsplatinen
Nachfolgend erhalten Sie einen Überblick über die Anschlüsse der verschiedenen
Elektronikplatinen und Synchronisierungsmethoden.
QUARZ-Synchronisierungsplatine (autonomer Betrieb)
Neutralleiter (blau)
Phase (braun)
IMPULS-Synchronisierungsplatine
Neutralleiter (blau)
Phase (braun)
FUNK-Synchronisierungsplatine (FI + DCF)
Neutralleiter (blau)
Phase (braun)
8
Externe Synchronisation:
FI oder DCF oder GPS (optional).
Anschluss nur verfügbar bei der Style
5S und 10S (Stoppuhr-Modus).
Seite 10
Anschluss nur verfügbar bei der Style
5S und 10S (Stoppuhr-Modus).
Siehe Seite 10
Anschluss nur verfügbar bei der
Style 5S und 10S (Stoppuhr-Modus).
Siehe Seite 10
DE
Beachten Sie
die Polarität im
Vergleich zum
Netzwerk
(andernfalls
entsteht eine
(rot)
Zeitverschiebung
(schwarz)
von 1/2 oder
1 Minute).
