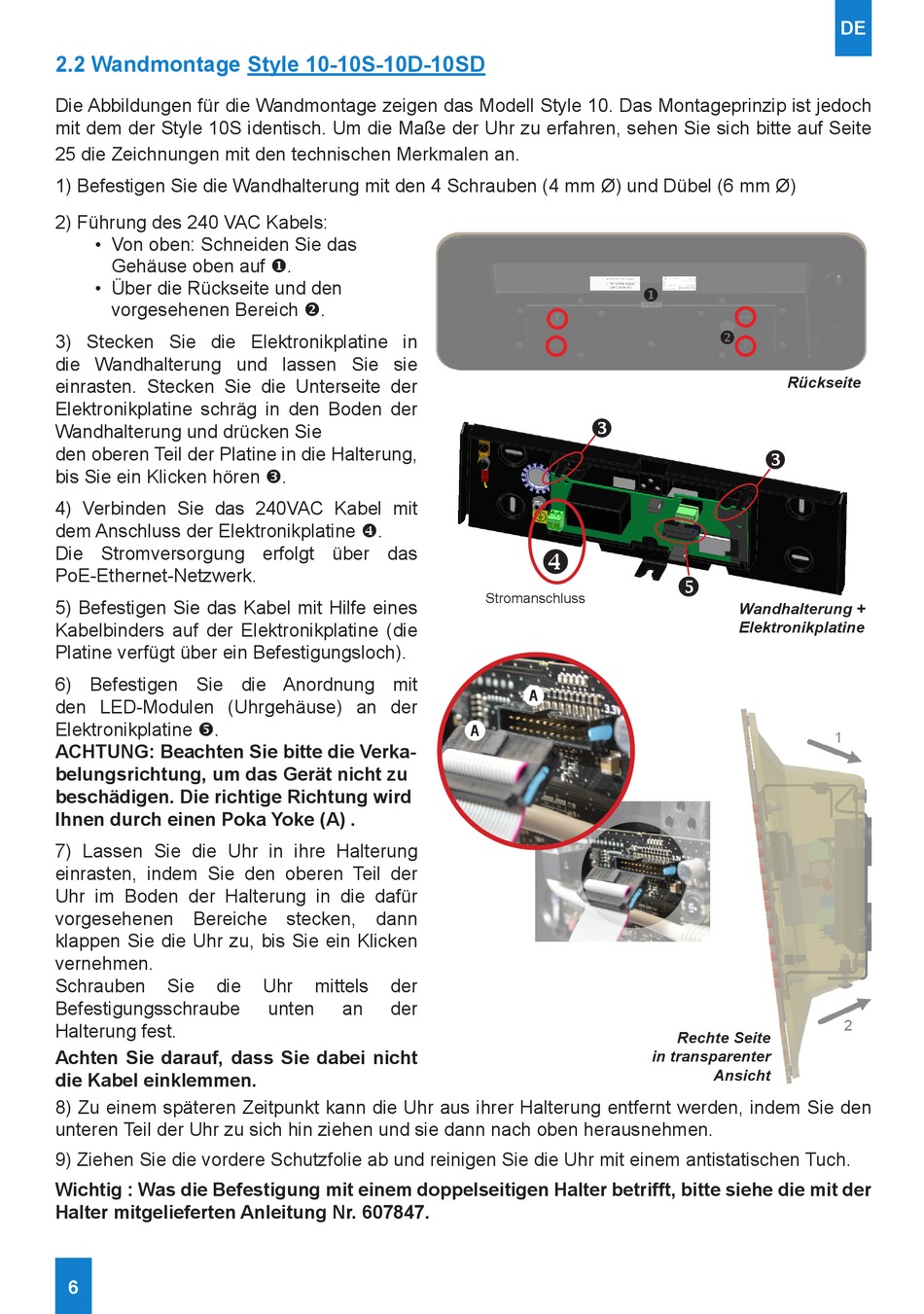

2.2 Wandmontage Style 10-10S-10D-10SD

Die Abbildungen für die Wandmontage zeigen das Modell Style 10. Das Montageprinzip ist jedoch
mit dem der Style 10S identisch. Um die Maße der Uhr zu erfahren, sehen Sie sich bitte auf Seite
25 die Zeichnungen mit den technischen Merkmalen an.
1) Befestigen Sie die Wandhalterung mit den 4 Schrauben (4 mm Ø) und Dübel (6 mm Ø)
2) Führung des 240 VAC Kabels:
• Von oben: Schneiden Sie das
Gehäuse oben auf u.
• Über die Rückseite und den
vorgesehenen Bereich v.
3) Stecken Sie die Elektronikplatine in
die Wandhalterung und lassen Sie sie
einrasten. Stecken Sie die Unterseite der
Elektronikplatine schräg in den Boden der
Wandhalterung und drücken Sie
den oberen Teil der Platine in die Halterung,
bis Sie ein Klicken hören w.
4) Verbinden Sie das 240VAC Kabel mit
dem Anschluss der Elektronikplatine x.
Die Stromversorgung erfolgt über das
PoE-Ethernet-Netzwerk.
5) Befestigen Sie das Kabel mit Hilfe eines
Kabelbinders auf der Elektronikplatine (die
Platine verfügt über ein Befestigungsloch).
6) Befestigen Sie die Anordnung mit
den LED-Modulen (Uhrgehäuse) an der
Elektronikplatine y.
ACHTUNG: Beachten Sie bitte die Verka-
belungsrichtung, um das Gerät nicht zu
beschädigen. Die richtige Richtung wird
Ihnen durch einen Poka Yoke (A) .
7) Lassen Sie die Uhr in ihre Halterung
einrasten, indem Sie den oberen Teil der
Uhr im Boden der Halterung in die dafür
vorgesehenen Bereiche stecken, dann
klappen Sie die Uhr zu, bis Sie ein Klicken
vernehmen.
Schrauben Sie die
Befestigungsschraube
Halterung fest.
Achten Sie darauf, dass Sie dabei nicht
die Kabel einklemmen.
8) Zu einem späteren Zeitpunkt kann die Uhr aus ihrer Halterung entfernt werden, indem Sie den
unteren Teil der Uhr zu sich hin ziehen und sie dann nach oben herausnehmen.
9) Ziehen Sie die vordere Schutzfolie ab und reinigen Sie die Uhr mit einem antistatischen Tuch.
Wichtig : Was die Befestigung mit einem doppelseitigen Halter betrifft, bitte siehe die mit der
Halter mitgelieferten Anleitung Nr. 607847.
6
Uhr mittels der
unten an der
u
w
x
Stromanschluss
A
A
v
Rückseite
w
y
Wandhalterung +
Elektronikplatine
Rechte Seite
in transparenter
Ansicht
