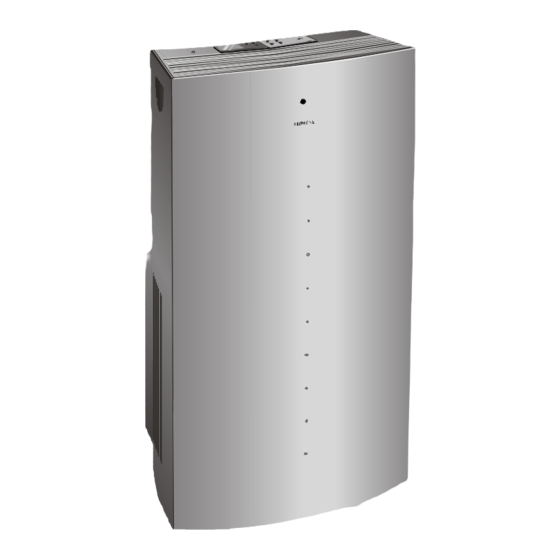

- Seite 1 Gebrauchsanweisung Instructions for Use Mode d'emploi Gebruiksaanwijzing Instruzioni sull’uso Instrucciones de uso Instruções de uso S1 RKM 09012 S1 RKM 09015...
- Seite 2 Siemens-Electrogeräte GmbH Carl-Wery-Str. 34 D 81739 München Germany...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Wichtige Hinweise Entsorgung der Verpackung........4 Entsorgung Ihres alten Gerätes .........4 Vor der Inbetriebnahme Ihres Gerätes.......4 Vorstellung Ihres neuen Gerätes Gerätebeschreibung...........5 Fernbedienung ............7 Betriebsbedingungen Betriebsbedingungen..........8 Transport des Gerätes..........8 Inbetriebnahme Allgemeines zur Fernbedienung.........9 Kühlen ..............10 Möglichkeiten der Warmluftabführung......11 Entfeuchten ..............12 Luftreinigung.............13 Einstellen der Uhrzeit/Programmierung des Timers Einstellen der Uhrzeit..........14... -
Seite 4: Wichtige Hinweise
Wichtige Hinweise Bitte entsorgen Sie die Verpackung umweltfreundlich. Entsorgung der Unsere Produkte werden für den Versand Verpackung sorgfältig in umweltfreundliche Materialien verpackt. Die Verpackungsmaterialien können recyclet werden. Mit der Wiederverwendung von Verpackungsmaterialien leisten Sie einen Beitrag zur Abfallverminderung und zur Einsparung von wertvollen Rohstoffen. -
Seite 5: Vorstellung Ihres Neuen Gerätes
Vorstellung Ihres neuen Gerätes Gerätebeschreibung Spezialfilter Hauptfilter Wasserablassschlauch für Entfeuchtungsbetrieb Luftaustrittsdüse Befestigungshaken für den Abluftschlauch Klimagerät Ablassöffnung und Ablasshebel zum Ablassen des Wassers im Entfeuchtungsbetrieb Abluftschlauch Lufteinlassöffnung Befestigungsband Kabelfach mit Fenstersauger Ablassschlauch zur Entleerung des Kondenswasserbehälters Typenschild... - Seite 6 POWER-Schalter(An-Aus) für Notbetrieb Fernbedienung Kontaktstellen zwischen Fernbedienung und Basis Signallampe: • Grünes Licht: EIN Infrarot-Sensor der • Blinkendes grünes Licht: Fernbedienung Verlust der Uhrzeit • Blinkendes rotes Licht: Kondenswasserbehälter voll • Grünes und rotes Licht, abwechselnd: Störungs-Anzeige Batterien für die Fernbedienung...
-
Seite 7: Fernbedienung
Fernbedienung Display zum Anzeigen von: Ein / Aus-Taste Walh der Anzeige • Temperatur, (Temperatur / Zeit) • Uhrzeit, • Start- / Stop-Zeit (Timerbetrieb) Beim Drücken auf diese Stelle, • Gewählte Betriebsart lässt sich die Bedienung, im oberen Teil des Geräts, ausrasten und entnehmen 23:09 start stop... -
Seite 8: Betriebsbedingungen
Betriebsbedingungen Dieses Klimagerät ist für einen Anschluß an ein Betriebsbedingungen Stromnetz mit 220/240 V und 50 Hz ausgelegt. Die Netzsteckdose muß geerdet sein. Absicherung durch 10 A träge. Eventuell verwendete Verlängerungskabel müssen geerdet sein.Der Kabel- Querschnitt muss mindestens 1,5 mm pro Anschluß... -
Seite 9: Inbetriebnahme
Inbetriebnahme Sie können die Bedienart wählen. Entweder Sie Allgemeines zur bedienen das Gerät bei eingelegter Fernbedienung (Bild 1) oder Sie entnehmen die Fernbedienung Fernbedienung und können es so bis zu einem Abstand von 8 Metern bedienen (Bild 2). Bei jeder dieser Optionen erscheinen die Display-Symbole so, dass sie bei jeder Stellung ein geeignetes Ablesen erlauben. -
Seite 10: Kühlen
Wenn die Batterien der Fernbedienung leer sind, können Sie das Klimagerät weiterhin mit in der Basis eingesetzter Fembedienung bedienen. 20. 0 start stop Vorsicht! Achten Sie darauf, dass die Fernbedienung richtig auf der Basis sitzt, und zwar mit dem Display auf der linken Seite. <... -
Seite 11: Möglichkeiten Der Warmluftabführung
Bei extrem hohen Feuchtigkeitsbedingungen wird das Gerät das Kondenswasser im Innenbehälter sammeln. Wenn ein bestimmter Pegel erreicht wird, leuchtet die Anzeigenlampe mit blinkendem, rotem Licht auf, womit darauf hingewiesen wird, dass der Behälter entleert werden muss. Das Ablassen des Wassers erfolgt über den Ablaufschlauch, der an der Geräteunterseite angeschlossen ist. -
Seite 12: Entfeuchten
Festinstallation Für die feste Installation benötigen Sie das Sonderzubehör "Fenster-/ Wanddurchführung". Es ist unter der Bestellnummer S1 RKZ 06009 im Fachhandel erhältlich. Für die Warmluftabführung durch die Wand müssen Sie ein entsprechendes Loch bohren. Die Luftaustrittsdüse abziehen und den Abluftschlauch an das Zubehörteil anschließen. Im Fall einer Fensterinstallation kommt nur das durchsichtige Endstück des Zubehörsets zur Anwendung. -
Seite 13: Luftreinigung
Achtung! Beim Umschalten auf Klimatisieren den Verschlußstopfen auf die Ablassöffnung zur Entleerung des geräteinternen Behälters stecken und den Hahn um 90° nach rechts drehen. Andernfalls entweicht hier während des Klimatisierens Kondenswasser. Bei dieser Betriebsart zeigt das Display immer eine Temperatur von 18°C an. Beachten Sie, dass die Raumtemperatur mindestens 18°C betragen muss, um einen einwandfreien Entfeuchtungsbetrieb zu gewährleisten. -
Seite 14: Einstellen Der Uhrzeit/Programmierung Des Timers
Einstellen der Uhrzeit/Programmierung des Timers Nach dem Einlegen der Batterien erscheint Einstellen der "12:00" blinkend im Display. < Uhrzeit Die Zeit kann mit den Tasten oder Minutenschritten zurück-oder vorgestellt werden. < Wird die oder Taste dauemd gedrückt, so verändert sich die Zeit ununterbrochen. Die Zeit wird so lange blinkend angezeigt, bis irgend eine <... -
Seite 15: Ausschalten Des Timers
Drücken Sie die "star"- oder "stop"-Taste. Auf dem Display erscheint die gewählte Option mit dem zuletzt eingestellten Zeituhr-Wert, Bild 11. 20:45 Sie haben nun 5 Sekunden Zeit, die Ein- oder < Ausschaltzeit mit den Tasten oder die Zeit start stop zurück bzw. -
Seite 16: Pflege Und Wartung
Pflege und Wartung Das Gerät ist mit einem Hauptfilter ausgestattet, Reinigung der nach längerer Betriebsdauer gereinigt werden muß. Unter fließendem Wasser abspülen, trocknen lassen und wieder einbauen. Der Spezialfilter, mit der Referenz S1 RKZ 09013, sollte vierteljährlich erneuert werden, um seine Funktionsfähigkeit zu gewährleisten. -
Seite 17: Kundendienst
Kundendienst Wenn auch bei genauer Beachtung der Kundendienst Bedienungsanweisung sowie des Kapitels "Was tun, wenn.." das Gerät nicht funktioniert, den Kundendienst verständigen. Wenn Sie sich an eine unserer Kundendienststellen wenden, geben Sie bitte den Gerätetyp (E-Nr) und die Seriennummer an, die Sie auf dem Typenschild Ihres Gerätes finden. - Seite 18 Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe von Personen vorgenommen werden, die hierzu von uns nicht ermächtigt sind, oder wenn unsere Geräte mit Ersatzteilen, Ergänzungs- oder Zubehörteilen versehen werden, die keine Originalteile sind und dadurch ein Defekt verursacht wurde. 3 . Die Garantieleistung erfolgt in der Weise, dass mangelhafte Teile nach unserer Wahl unentgeltlich instandgesetzt oder durch einwandfreie Teile ersetzt werden.
-
Seite 19: Überlegungen, Die Ihnen Einen Anruf Beim Kundendienst Ersparen Können
Überlegungen, die Ihnen einen Anruf beim Kundendienst ersparen können Die nachfolgend beschriebenen Schritte werden Was tun, wenn ... Ihnen beim selbständigen Beheben von kleinen Störungen behilflich sein, die Ihnen einen eventuellen Anruf beim Kundendienst ersparen werden. Wenn das Problem nach diesen Überprüfungen nicht gelöst werden konnte, oder es sich wiederholt, dann wenden Sie sich bitte an unsere Fachtechniker. - Seite 20 ... das Gerät funktioniert Benachrichtigen Sie den Te c h n i s c h e n nicht, und das grüne und Kundendienst. Es ist ein Schaden an den rote Licht blinkt thermischen Sonden aufgetreten. Benachrichtigen abwechselnd auf ... Sie den Offiziellen, Technischen Kundendienst der entsprechenden Marke.
-
Seite 21: Technische Daten
Technische Daten Leistungsaufnahme ........1.180W Technische Daten Absicherung ............10 A Kühlleistung *..........2.600W Betriebsstufe - Kühlbetrieb ......min. 18°C - max. 35°C - Entfeuchtungsbetrieb ..min. 18°C - max. 35°C * Ashrae 128... - Seite 131 Siemens- Hausgeräte Besuchen Sie uns im Internet: http://www.siemens.de/hausgeraete AC 22.130.215 Rev: c...
