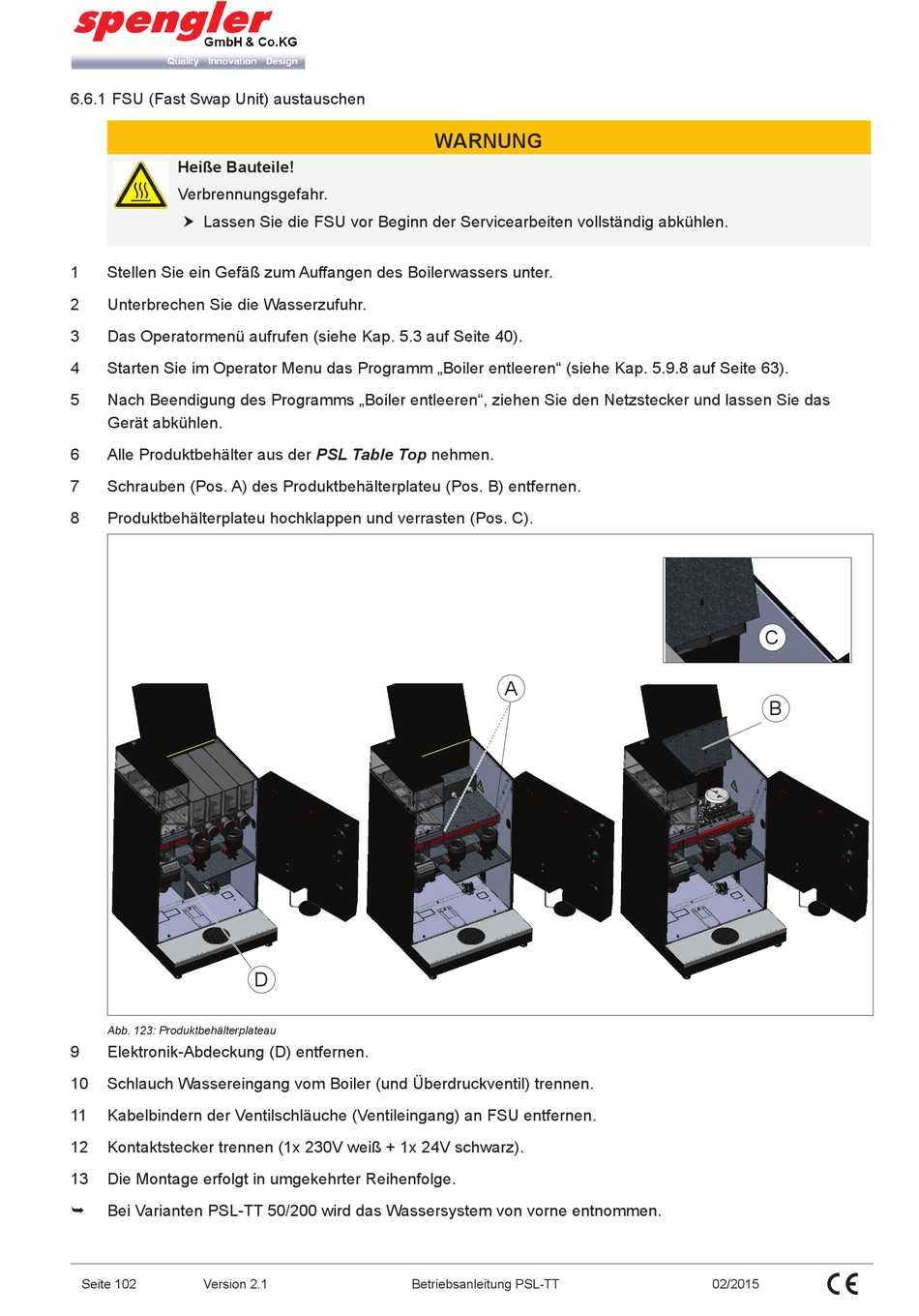

6.6.1 FSU (Fast Swap Unit) austauschen
Heiße Bauteile!
Verbrennungsgefahr.
h Lassen Sie die FSU vor Beginn der Servicearbeiten vollständig abkühlen.
1
Stellen Sie ein Gefäß zum Auffangen des Boilerwassers unter.
2
Unterbrechen Sie die Wasserzufuhr.
3
Das Operatormenü aufrufen (siehe Kap. 5.3 auf Seite 40).
4
Starten Sie im Operator Menu das Programm „Boiler entleeren" (siehe Kap. 5.9.8 auf Seite 63).
5
Nach Beendigung des Programms „Boiler entleeren", ziehen Sie den Netzstecker und lassen Sie das
Gerät abkühlen.
Alle Produktbehälter aus der PSL Table Top nehmen.
6
7
Schrauben (Pos. A) des Produktbehälterplateu (Pos. B) entfernen.
8
Produktbehälterplateu hochklappen und verrasten (Pos. C).
Abb. 123: Produktbehälterplateau
9
Elektronik-Abdeckung (D) entfernen.
10
Schlauch Wassereingang vom Boiler (und Überdruckventil) trennen.
11
Kabelbindern der Ventilschläuche (Ventileingang) an FSU entfernen.
12
Kontaktstecker trennen (1x 230V weiß + 1x 24V schwarz).
13
Die Montage erfolgt in umgekehrter Reihenfolge.
Bei Varianten PSL-TT 50/200 wird das Wassersystem von vorne entnommen.
¬
Seite 102
Version 2.1
D
Betriebsanleitung PSL-TT
warnung
A
C
B
02/2015
