Flowmax
30S
3.2
Messgerätefunktionen und Werkseinstellungen
a) pnp-/ npn-Logik
Hier wird festgelegt, ob an den Ausgängen 1 bzw. 2 ein positives Signal (pnp)
oder ein Massesignal (npn) ausgegeben wird.
pnp-Logik => der Ausgang schaltet gegen 24 Volt, der LOW-Pegel wird vom
Mastergerät definiert. HIGH-Potential entspricht der Versorgungsspannung.
npn-Logik => der Ausgang schaltet gegen 0 Volt, der HIGH-Pegel wird vom
Mastergerät definiert
bipolar (nur für Ausgang 2) => der Ausgang schaltet sowohl gegen HIGH
(Versorgungsspannung) als auch gegen LOW

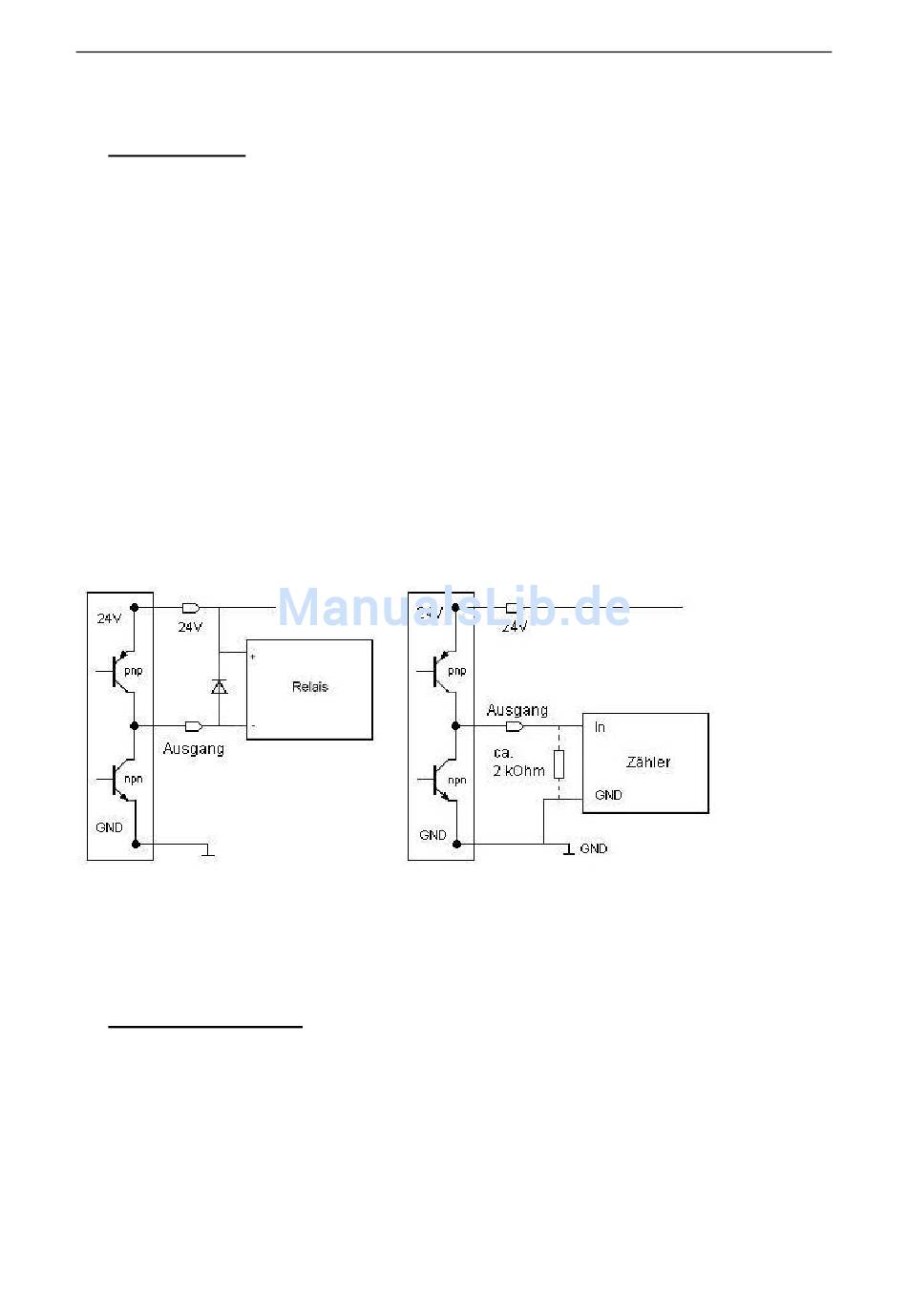

Folgende Abbildung zeigt die Funktionsweise von pnp- bzw. npn-Logik für die
Konfiguration
Ausgang 1 :
Impulsausgabe
Ausgang 2 :
Leermeldung
npn-Logik
Abb. 2: Ausgänge O1 und O2 in npn- bzw. pnp-Logik genutzt
Einstellbereich:
pnp-Logik, npn-Logik
Werkseinstellung:
npn-Logik
b) Zuordnung Ausgang 1
Ausgang 1 kann als Impuls- oder Leermeldeausgang verwendet werden. Bei
Auswahl von Impulsausgang kann die Impulswertigkeit eingestellt werden.
Einstellbereich:
Impulsausgang, Leermeldung
Werkseinstellung:
Impulsausgang
M I B
3.Inbetriebnahme
pnp-Logik
8
