4 .6 Anschlussschema
Aderfarben Standardanschlusskabel M12 – A-codiert:
BN = braun
•
WH = weiß
•
BU = blau
•
BK = schwarz
•
GY = grau
•

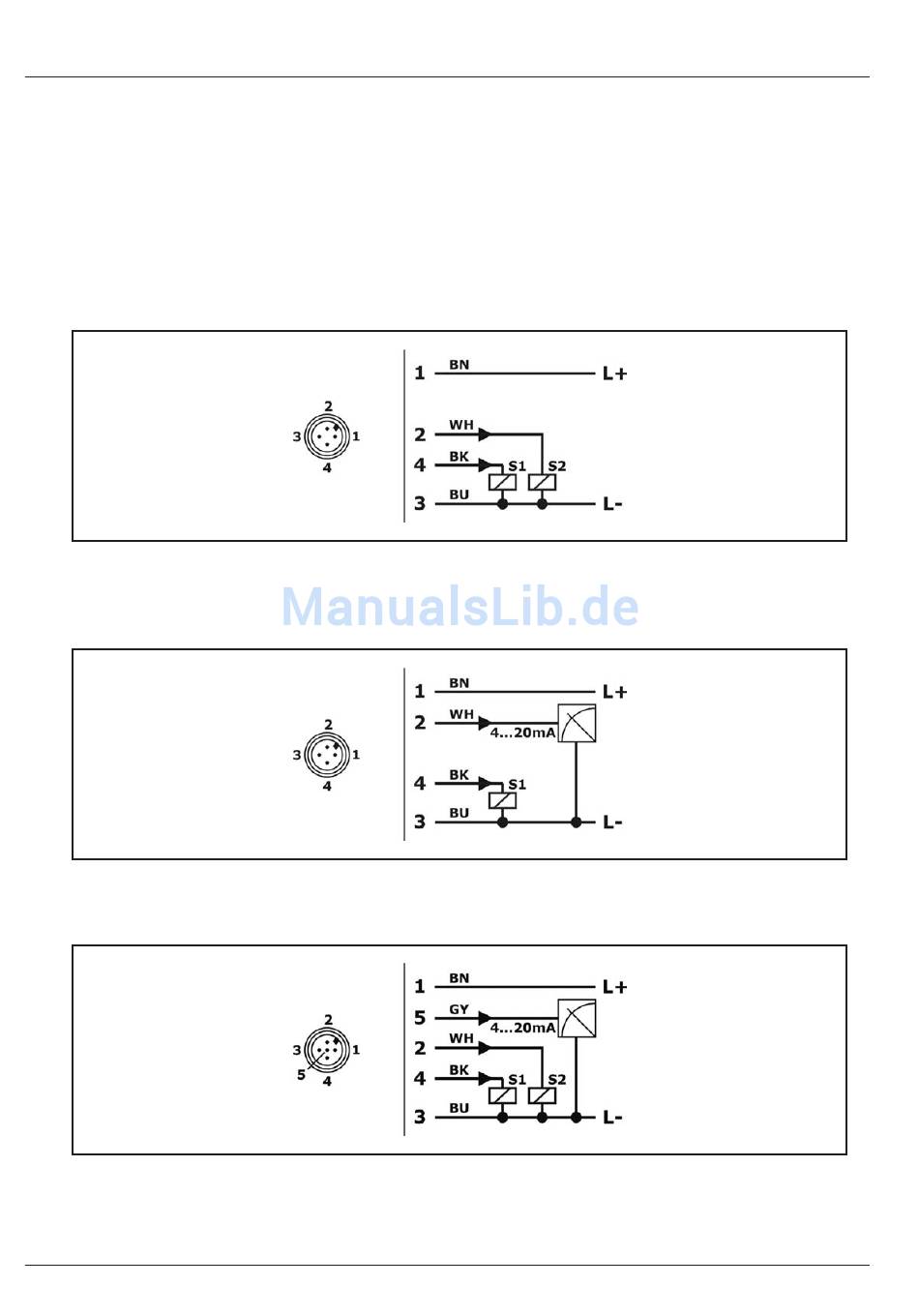

4 .6 .1
Elektronik Ausgang Typ A
2x Schalter PNP, Versorgung 24VDC
4 .6 .2
Elektronik Ausgang Typ B
1x Signal 4...20mA, 1x Schalter PNP, Versorgung 24VDC
4 .6 .3
Elektronik Ausgang Typ C
1x Signal 4...20mA, 2x Schalter PNP, Versorgung 24VDC
