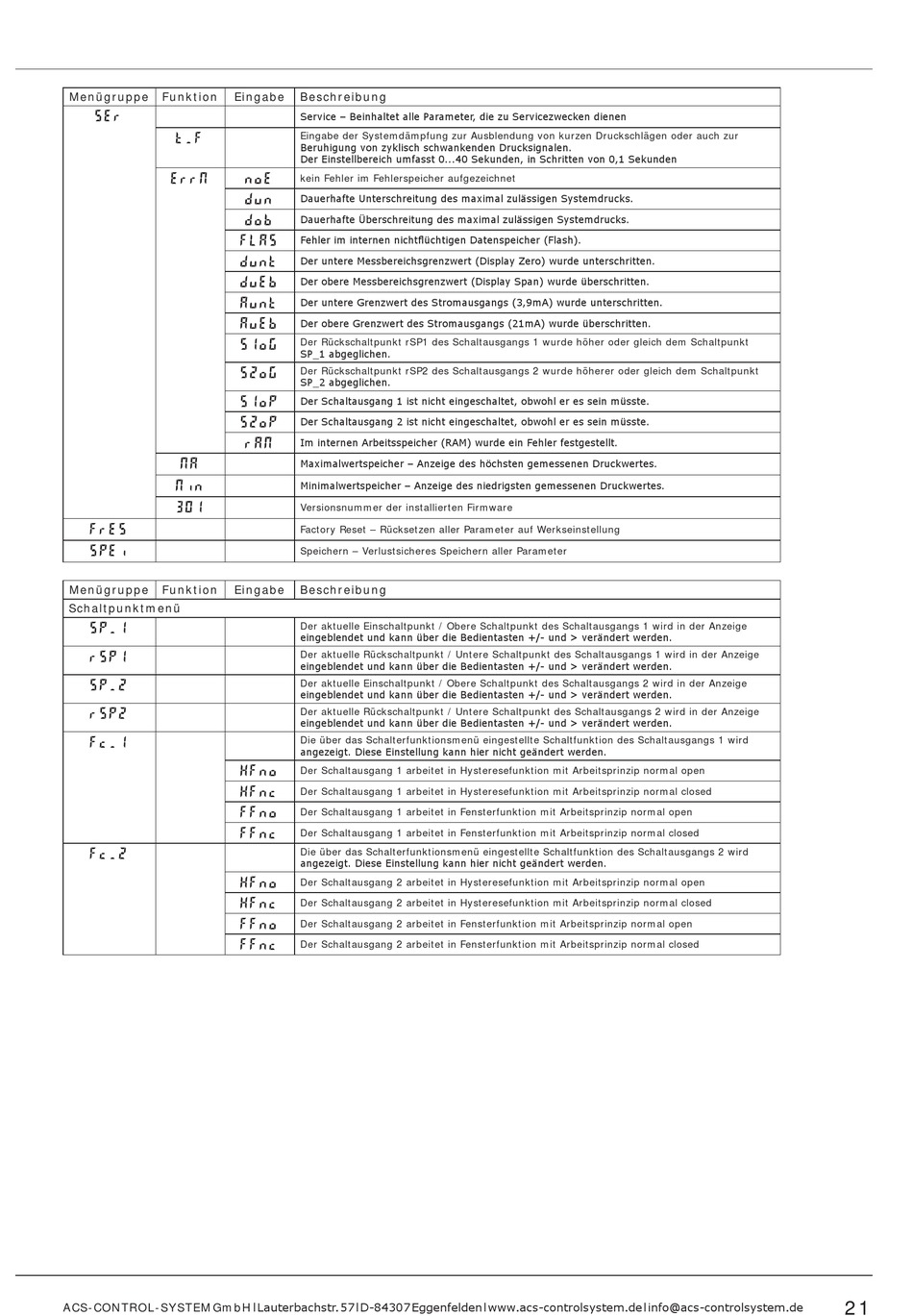

ACS contsys Precont PS4LM Anleitung Seite 21

Menügruppe Funktion Eingabe
SEr
t_F
ErrN
NA
Nin
301
FrES
SPEi
Menügruppe Funktion Eingabe
Schaltpunktmenü
SP_1
rSP1
SP_2
rSP2
Fc_1
Fc_2
ACS-CONTROL-SYSTEM GmbH l Lauterbachstr. 57 l D-84307 Eggenfelden l www.acs-controlsystem.de l info@acs-controlsystem.de
Beschreibung
Service – Beinhaltet alle Parameter, die zu Servicezwecken dienen
Eingabe der Systemdämpfung zur Ausblendung von kurzen Druckschlägen oder auch zur
Beruhigung von zyklisch schwankenden Drucksignalen.
Der Einstellbereich umfasst 0...40 Sekunden, in Schritten von 0,1 Sekunden
noE kein Fehler im Fehlerspeicher aufgezeichnet
Dauerhafte Unterschreitung des maximal zulässigen Systemdrucks.
dun
Dauerhafte Überschreitung des maximal zulässigen Systemdrucks.
dob
Fehler im internen nichtflüchtigen Datenspeicher (Flash).
FLAS
Der untere Messbereichsgrenzwert (Display Zero) wurde unterschritten.
dunt
Der obere Messbereichsgrenzwert (Display Span) wurde überschritten.
duEb
Der untere Grenzwert des Stromausgangs (3,9mA) wurde unterschritten.
Aunt
AuEb Der obere Grenzwert des Stromausgangs (21mA) wurde überschritten.
Der Rückschaltpunkt rSP1 des Schaltausgangs 1 wurde höher oder gleich dem Schaltpunkt
S1oG
SP_1 abgeglichen.
Der Rückschaltpunkt rSP2 des Schaltausgangs 2 wurde höherer oder gleich dem Schaltpunkt
S2oG
SP_2 abgeglichen.
Der Schaltausgang 1 ist nicht eingeschaltet, obwohl er es sein müsste.
S1oP
Der Schaltausgang 2 ist nicht eingeschaltet, obwohl er es sein müsste.
S2oP
rAN Im internen Arbeitsspeicher (RAM) wurde ein Fehler festgestellt.
Maximalwertspeicher – Anzeige des höchsten gemessenen Druckwertes.
Minimalwertspeicher – Anzeige des niedrigsten gemessenen Druckwertes.
Versionsnummer der installierten Firmware
Factory Reset – Rücksetzen aller Parameter auf Werkseinstellung
Speichern – Verlustsicheres Speichern aller Parameter
Beschreibung
Der aktuelle Einschaltpunkt / Obere Schaltpunkt des Schaltausgangs 1 wird in der Anzeige
eingeblendet und kann über die Bedientasten +/- und > verändert werden.
Der aktuelle Rückschaltpunkt / Untere Schaltpunkt des Schaltausgangs 1 wird in der Anzeige
eingeblendet und kann über die Bedientasten +/- und > verändert werden.
Der aktuelle Einschaltpunkt / Obere Schaltpunkt des Schaltausgangs 2 wird in der Anzeige
eingeblendet und kann über die Bedientasten +/- und > verändert werden.
Der aktuelle Rückschaltpunkt / Untere Schaltpunkt des Schaltausgangs 2 wird in der Anzeige
eingeblendet und kann über die Bedientasten +/- und > verändert werden.
Die über das Schalterfunktionsmenü eingestellte Schaltfunktion des Schaltausgangs 1 wird
angezeigt. Diese Einstellung kann hier nicht geändert werden.
Der Schaltausgang 1 arbeitet in Hysteresefunktion mit Arbeitsprinzip normal open
HFno
Der Schaltausgang 1 arbeitet in Hysteresefunktion mit Arbeitsprinzip normal closed
HFnc
Der Schaltausgang 1 arbeitet in Fensterfunktion mit Arbeitsprinzip normal open
FFno
Der Schaltausgang 1 arbeitet in Fensterfunktion mit Arbeitsprinzip normal closed
FFnc
Die über das Schalterfunktionsmenü eingestellte Schaltfunktion des Schaltausgangs 2 wird
angezeigt. Diese Einstellung kann hier nicht geändert werden.
Der Schaltausgang 2 arbeitet in Hysteresefunktion mit Arbeitsprinzip normal open
HFno
Der Schaltausgang 2 arbeitet in Hysteresefunktion mit Arbeitsprinzip normal closed
HFnc
Der Schaltausgang 2 arbeitet in Fensterfunktion mit Arbeitsprinzip normal open
FFno
Der Schaltausgang 2 arbeitet in Fensterfunktion mit Arbeitsprinzip normal closed
FFnc
21
