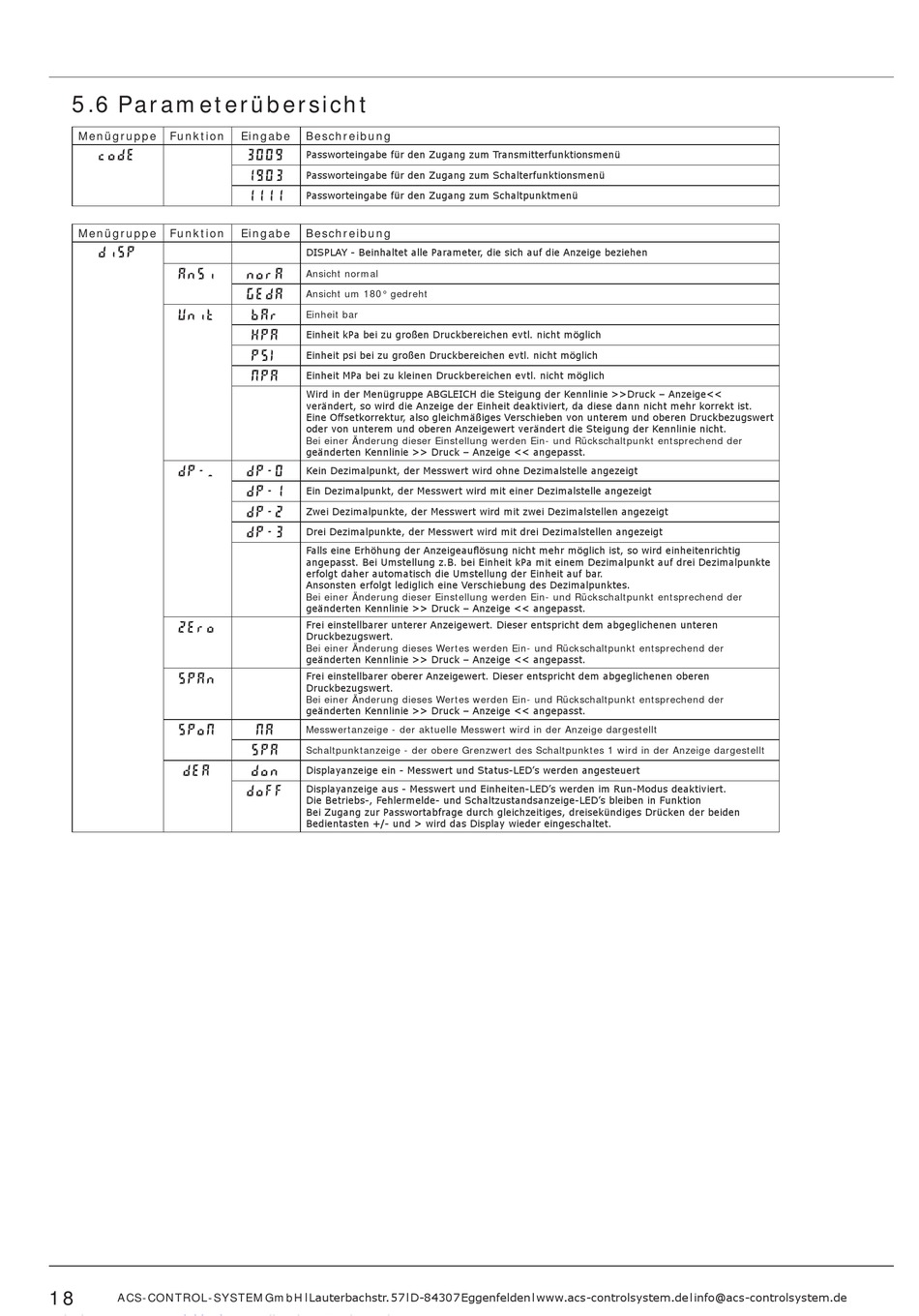

5 .6 Parameterübersicht
Menügruppe Funktion
codE
Menügruppe Funktion
diSP
AnSi
Unit
dP-_
2Ero
SPAn
SPoN
dEA
18
ACS-CONTROL-SYSTEM GmbH l Lauterbachstr. 57 l D-84307 Eggenfelden l www.acs-controlsystem.de l info@acs-controlsystem.de
Eingabe Beschreibung
Passworteingabe für den Zugang zum Transmitterfunktionsmenü
3009
1903 Passworteingabe für den Zugang zum Schalterfunktionsmenü
Passworteingabe für den Zugang zum Schaltpunktmenü
1111
Eingabe Beschreibung
DISPLAY - Beinhaltet alle Parameter, die sich auf die Anzeige beziehen
Ansicht normal
norA
Ansicht um 180° gedreht
GEdA
Einheit bar
bAr
Einheit kPa bei zu großen Druckbereichen evtl. nicht möglich
HPA
PSI Einheit psi bei zu großen Druckbereichen evtl. nicht möglich
Einheit MPa bei zu kleinen Druckbereichen evtl. nicht möglich
NPA
Wird in der Menügruppe ABGLEICH die Steigung der Kennlinie >>Druck – Anzeige<<
verändert, so wird die Anzeige der Einheit deaktiviert, da diese dann nicht mehr korrekt ist.
Eine Offsetkorrektur, also gleichmäßiges Verschieben von unterem und oberen Druckbezugswert
oder von unterem und oberen Anzeigewert verändert die Steigung der Kennlinie nicht.
Bei einer Änderung dieser Einstellung werden Ein- und Rückschaltpunkt entsprechend der
geänderten Kennlinie >> Druck – Anzeige << angepasst.
Kein Dezimalpunkt, der Messwert wird ohne Dezimalstelle angezeigt
dp-0
Ein Dezimalpunkt, der Messwert wird mit einer Dezimalstelle angezeigt
dp-1
Zwei Dezimalpunkte, der Messwert wird mit zwei Dezimalstellen angezeigt
dp-2
Drei Dezimalpunkte, der Messwert wird mit drei Dezimalstellen angezeigt
dp-3
Falls eine Erhöhung der Anzeigeauflösung nicht mehr möglich ist, so wird einheitenrichtig
angepasst. Bei Umstellung z.B. bei Einheit kPa mit einem Dezimalpunkt auf drei Dezimalpunkte
erfolgt daher automatisch die Umstellung der Einheit auf bar.
Ansonsten erfolgt lediglich eine Verschiebung des Dezimalpunktes.
Bei einer Änderung dieser Einstellung werden Ein- und Rückschaltpunkt entsprechend der
geänderten Kennlinie >> Druck – Anzeige << angepasst.
Frei einstellbarer unterer Anzeigewert. Dieser entspricht dem abgeglichenen unteren
Druckbezugswert.
Bei einer Änderung dieses Wertes werden Ein- und Rückschaltpunkt entsprechend der
geänderten Kennlinie >> Druck – Anzeige << angepasst.
Frei einstellbarer oberer Anzeigewert. Dieser entspricht dem abgeglichenen oberen
Druckbezugswert.
Bei einer Änderung dieses Wertes werden Ein- und Rückschaltpunkt entsprechend der
geänderten Kennlinie >> Druck – Anzeige << angepasst.
Messwertanzeige - der aktuelle Messwert wird in der Anzeige dargestellt
NA
Schaltpunktanzeige - der obere Grenzwert des Schaltpunktes 1 wird in der Anzeige dargestellt
SPA
Displayanzeige ein - Messwert und Status-LED's werden angesteuert
don
Displayanzeige aus - Messwert und Einheiten-LED's werden im Run-Modus deaktiviert.
doFF
Die Betriebs-, Fehlermelde- und Schaltzustandsanzeige-LED's bleiben in Funktion
Bei Zugang zur Passwortabfrage durch gleichzeitiges, dreisekündiges Drücken der beiden
Bedientasten +/- und > wird das Display wieder eingeschaltet.
