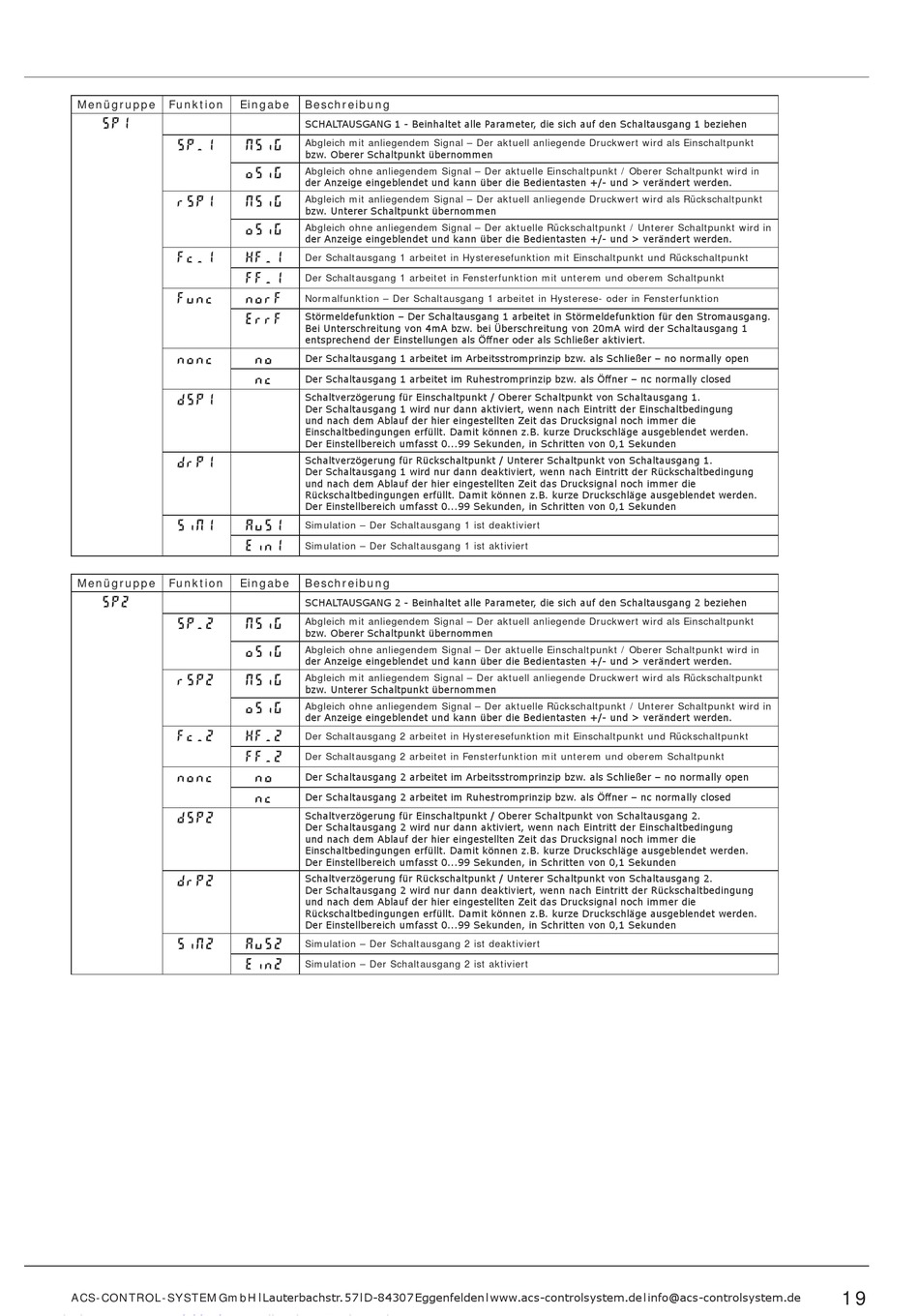

ACS contsys Precont PS4LM Anleitung Seite 19

Menügruppe Funktion Eingabe
SP1
SP_1
rSP1
Fc_1
Func
nonc
dSP1
drP1
SiN1
Menügruppe Funktion Eingabe
SP2
SP_2
rSP2
Fc_2
nonc
dSP2
drP2
SiN2
ACS-CONTROL-SYSTEM GmbH l Lauterbachstr. 57 l D-84307 Eggenfelden l www.acs-controlsystem.de l info@acs-controlsystem.de
Beschreibung
SCHALTAUSGANG 1 - Beinhaltet alle Parameter, die sich auf den Schaltausgang 1 beziehen
Abgleich mit anliegendem Signal – Der aktuell anliegende Druckwert wird als Einschaltpunkt
NSiG
bzw. Oberer Schaltpunkt übernommen
Abgleich ohne anliegendem Signal – Der aktuelle Einschaltpunkt / Oberer Schaltpunkt wird in
oSiG
der Anzeige eingeblendet und kann über die Bedientasten +/- und > verändert werden.
Abgleich mit anliegendem Signal – Der aktuell anliegende Druckwert wird als Rückschaltpunkt
NSiG
bzw. Unterer Schaltpunkt übernommen
Abgleich ohne anliegendem Signal – Der aktuelle Rückschaltpunkt / Unterer Schaltpunkt wird in
oSig
der Anzeige eingeblendet und kann über die Bedientasten +/- und > verändert werden.
Der Schaltausgang 1 arbeitet in Hysteresefunktion mit Einschaltpunkt und Rückschaltpunkt
HF_1
FF_1 Der Schaltausgang 1 arbeitet in Fensterfunktion mit unterem und oberem Schaltpunkt
Normalfunktion – Der Schaltausgang 1 arbeitet in Hysterese- oder in Fensterfunktion
norF
Störmeldefunktion – Der Schaltausgang 1 arbeitet in Störmeldefunktion für den Stromausgang.
ErrF
Bei Unterschreitung von 4mA bzw. bei Überschreitung von 20mA wird der Schaltausgang 1
entsprechend der Einstellungen als Öffner oder als Schließer aktiviert.
Der Schaltausgang 1 arbeitet im Arbeitsstromprinzip bzw. als Schließer – no normally open
no
Der Schaltausgang 1 arbeitet im Ruhestromprinzip bzw. als Öffner – nc normally closed
nc
Schaltverzögerung für Einschaltpunkt / Oberer Schaltpunkt von Schaltausgang 1.
Der Schaltausgang 1 wird nur dann aktiviert, wenn nach Eintritt der Einschaltbedingung
und nach dem Ablauf der hier eingestellten Zeit das Drucksignal noch immer die
Einschaltbedingungen erfüllt. Damit können z.B. kurze Druckschläge ausgeblendet werden.
Der Einstellbereich umfasst 0...99 Sekunden, in Schritten von 0,1 Sekunden
Schaltverzögerung für Rückschaltpunkt / Unterer Schaltpunkt von Schaltausgang 1.
Der Schaltausgang 1 wird nur dann deaktiviert, wenn nach Eintritt der Rückschaltbedingung
und nach dem Ablauf der hier eingestellten Zeit das Drucksignal noch immer die
Rückschaltbedingungen erfüllt. Damit können z.B. kurze Druckschläge ausgeblendet werden.
Der Einstellbereich umfasst 0...99 Sekunden, in Schritten von 0,1 Sekunden
Simulation – Der Schaltausgang 1 ist deaktiviert
AuS1
Simulation – Der Schaltausgang 1 ist aktiviert
Ein1
Beschreibung
SCHALTAUSGANG 2 - Beinhaltet alle Parameter, die sich auf den Schaltausgang 2 beziehen
Abgleich mit anliegendem Signal – Der aktuell anliegende Druckwert wird als Einschaltpunkt
NSiG
bzw. Oberer Schaltpunkt übernommen
Abgleich ohne anliegendem Signal – Der aktuelle Einschaltpunkt / Oberer Schaltpunkt wird in
oSiG
der Anzeige eingeblendet und kann über die Bedientasten +/- und > verändert werden.
Abgleich mit anliegendem Signal – Der aktuell anliegende Druckwert wird als Rückschaltpunkt
NSiG
bzw. Unterer Schaltpunkt übernommen
Abgleich ohne anliegendem Signal – Der aktuelle Rückschaltpunkt / Unterer Schaltpunkt wird in
oSig
der Anzeige eingeblendet und kann über die Bedientasten +/- und > verändert werden.
Der Schaltausgang 2 arbeitet in Hysteresefunktion mit Einschaltpunkt und Rückschaltpunkt
HF_2
Der Schaltausgang 2 arbeitet in Fensterfunktion mit unterem und oberem Schaltpunkt
FF_2
Der Schaltausgang 2 arbeitet im Arbeitsstromprinzip bzw. als Schließer – no normally open
no
Der Schaltausgang 2 arbeitet im Ruhestromprinzip bzw. als Öffner – nc normally closed
nc
Schaltverzögerung für Einschaltpunkt / Oberer Schaltpunkt von Schaltausgang 2.
Der Schaltausgang 2 wird nur dann aktiviert, wenn nach Eintritt der Einschaltbedingung
und nach dem Ablauf der hier eingestellten Zeit das Drucksignal noch immer die
Einschaltbedingungen erfüllt. Damit können z.B. kurze Druckschläge ausgeblendet werden.
Der Einstellbereich umfasst 0...99 Sekunden, in Schritten von 0,1 Sekunden
Schaltverzögerung für Rückschaltpunkt / Unterer Schaltpunkt von Schaltausgang 2.
Der Schaltausgang 2 wird nur dann deaktiviert, wenn nach Eintritt der Rückschaltbedingung
und nach dem Ablauf der hier eingestellten Zeit das Drucksignal noch immer die
Rückschaltbedingungen erfüllt. Damit können z.B. kurze Druckschläge ausgeblendet werden.
Der Einstellbereich umfasst 0...99 Sekunden, in Schritten von 0,1 Sekunden
Simulation – Der Schaltausgang 2 ist deaktiviert
AuS2
Simulation – Der Schaltausgang 2 ist aktiviert
Ein2
19
