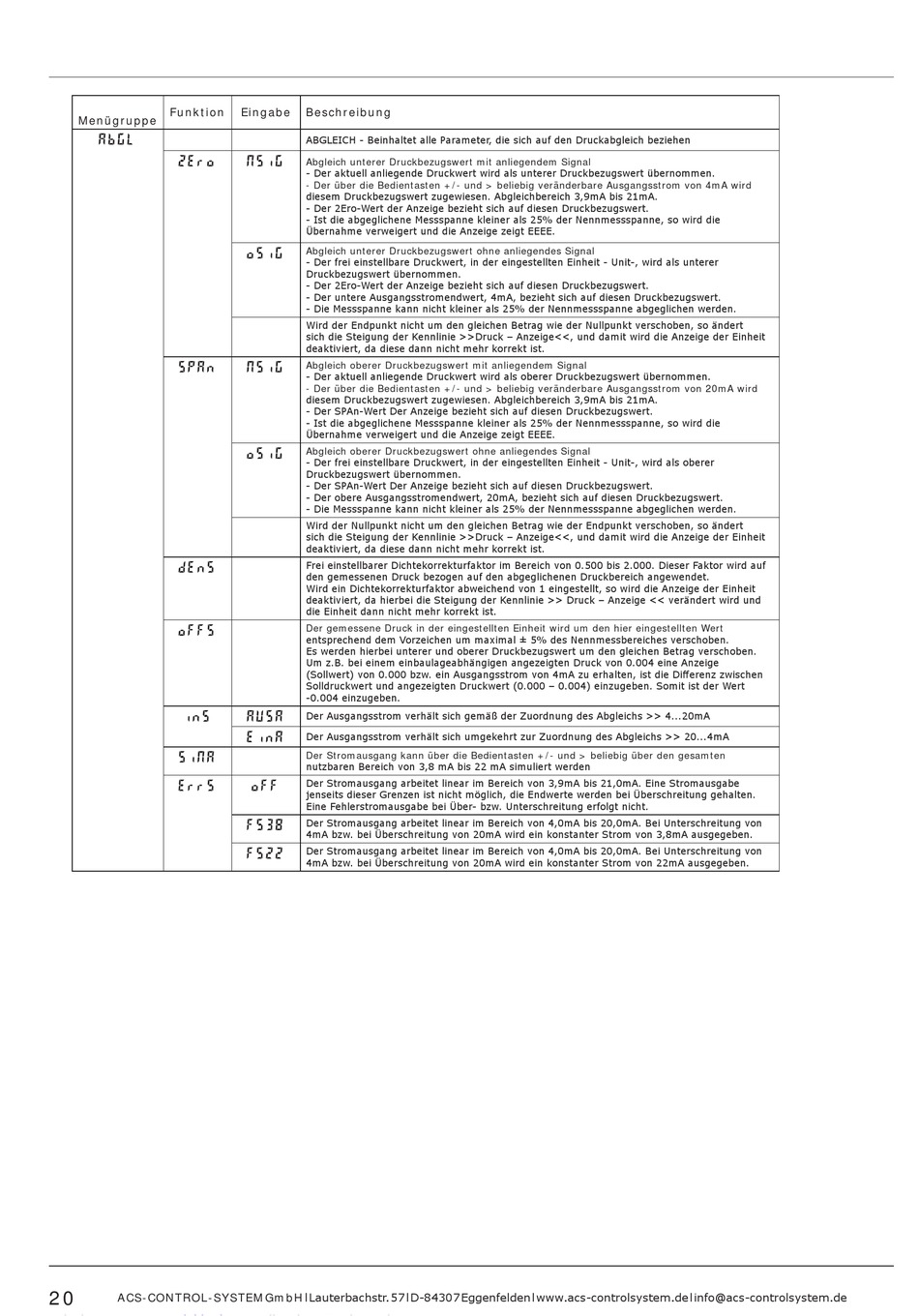

ACS contsys Precont PS4LM Anleitung Seite 20

Funktion
Menügruppe
AbGL
2Ero
SpAn
dEnS
oFFS
inS
SiNA
ErrS
20
ACS-CONTROL-SYSTEM GmbH l Lauterbachstr. 57 l D-84307 Eggenfelden l www.acs-controlsystem.de l info@acs-controlsystem.de
Eingabe Beschreibung
ABGLEICH - Beinhaltet alle Parameter, die sich auf den Druckabgleich beziehen
NSiG Abgleich unterer Druckbezugswert mit anliegendem Signal
- Der aktuell anliegende Druckwert wird als unterer Druckbezugswert übernommen.
- Der über die Bedientasten +/- und > beliebig veränderbare Ausgangsstrom von 4mA wird
diesem Druckbezugswert zugewiesen. Abgleichbereich 3,9mA bis 21mA.
- Der 2Ero-Wert der Anzeige bezieht sich auf diesen Druckbezugswert.
- Ist die abgeglichene Messspanne kleiner als 25% der Nennmessspanne, so wird die
Übernahme verweigert und die Anzeige zeigt EEEE.
Abgleich unterer Druckbezugswert ohne anliegendes Signal
oSiG
- Der frei einstellbare Druckwert, in der eingestellten Einheit - Unit-, wird als unterer
Druckbezugswert übernommen.
- Der 2Ero-Wert der Anzeige bezieht sich auf diesen Druckbezugswert.
- Der untere Ausgangsstromendwert, 4mA, bezieht sich auf diesen Druckbezugswert.
- Die Messspanne kann nicht kleiner als 25% der Nennmessspanne abgeglichen werden.
Wird der Endpunkt nicht um den gleichen Betrag wie der Nullpunkt verschoben, so ändert
sich die Steigung der Kennlinie >>Druck – Anzeige<<, und damit wird die Anzeige der Einheit
deaktiviert, da diese dann nicht mehr korrekt ist.
Abgleich oberer Druckbezugswert mit anliegendem Signal
NSiG
- Der aktuell anliegende Druckwert wird als oberer Druckbezugswert übernommen.
- Der über die Bedientasten +/- und > beliebig veränderbare Ausgangsstrom von 20mA wird
diesem Druckbezugswert zugewiesen. Abgleichbereich 3,9mA bis 21mA.
- Der SPAn-Wert Der Anzeige bezieht sich auf diesen Druckbezugswert.
- Ist die abgeglichene Messspanne kleiner als 25% der Nennmessspanne, so wird die
Übernahme verweigert und die Anzeige zeigt EEEE.
Abgleich oberer Druckbezugswert ohne anliegendes Signal
oSiG
- Der frei einstellbare Druckwert, in der eingestellten Einheit - Unit-, wird als oberer
Druckbezugswert übernommen.
- Der SPAn-Wert Der Anzeige bezieht sich auf diesen Druckbezugswert.
- Der obere Ausgangsstromendwert, 20mA, bezieht sich auf diesen Druckbezugswert.
- Die Messspanne kann nicht kleiner als 25% der Nennmessspanne abgeglichen werden.
Wird der Nullpunkt nicht um den gleichen Betrag wie der Endpunkt verschoben, so ändert
sich die Steigung der Kennlinie >>Druck – Anzeige<<, und damit wird die Anzeige der Einheit
deaktiviert, da diese dann nicht mehr korrekt ist.
Frei einstellbarer Dichtekorrekturfaktor im Bereich von 0.500 bis 2.000. Dieser Faktor wird auf
den gemessenen Druck bezogen auf den abgeglichenen Druckbereich angewendet.
Wird ein Dichtekorrekturfaktor abweichend von 1 eingestellt, so wird die Anzeige der Einheit
deaktiviert, da hierbei die Steigung der Kennlinie >> Druck – Anzeige << verändert wird und
die Einheit dann nicht mehr korrekt ist.
Der gemessene Druck in der eingestellten Einheit wird um den hier eingestellten Wert
entsprechend dem Vorzeichen um maximal ± 5% des Nennmessbereiches verschoben.
Es werden hierbei unterer und oberer Druckbezugswert um den gleichen Betrag verschoben.
Um z.B. bei einem einbaulageabhängigen angezeigten Druck von 0.004 eine Anzeige
(Sollwert) von 0.000 bzw. ein Ausgangsstrom von 4mA zu erhalten, ist die Differenz zwischen
Solldruckwert und angezeigten Druckwert (0.000 – 0.004) einzugeben. Somit ist der Wert
-0.004 einzugeben.
Der Ausgangsstrom verhält sich gemäß der Zuordnung des Abgleichs >> 4...20mA
AUSA
EinA Der Ausgangsstrom verhält sich umgekehrt zur Zuordnung des Abgleichs >> 20...4mA
Der Stromausgang kann über die Bedientasten +/- und > beliebig über den gesamten
nutzbaren Bereich von 3,8 mA bis 22 mA simuliert werden
Der Stromausgang arbeitet linear im Bereich von 3,9mA bis 21,0mA. Eine Stromausgabe
oFF
jenseits dieser Grenzen ist nicht möglich, die Endwerte werden bei Überschreitung gehalten.
Eine Fehlerstromausgabe bei Über- bzw. Unterschreitung erfolgt nicht.
Der Stromausgang arbeitet linear im Bereich von 4,0mA bis 20,0mA. Bei Unterschreitung von
FS38
4mA bzw. bei Überschreitung von 20mA wird ein konstanter Strom von 3,8mA ausgegeben.
Der Stromausgang arbeitet linear im Bereich von 4,0mA bis 20,0mA. Bei Unterschreitung von
FS22
4mA bzw. bei Überschreitung von 20mA wird ein konstanter Strom von 22mA ausgegeben.
