Bedienung

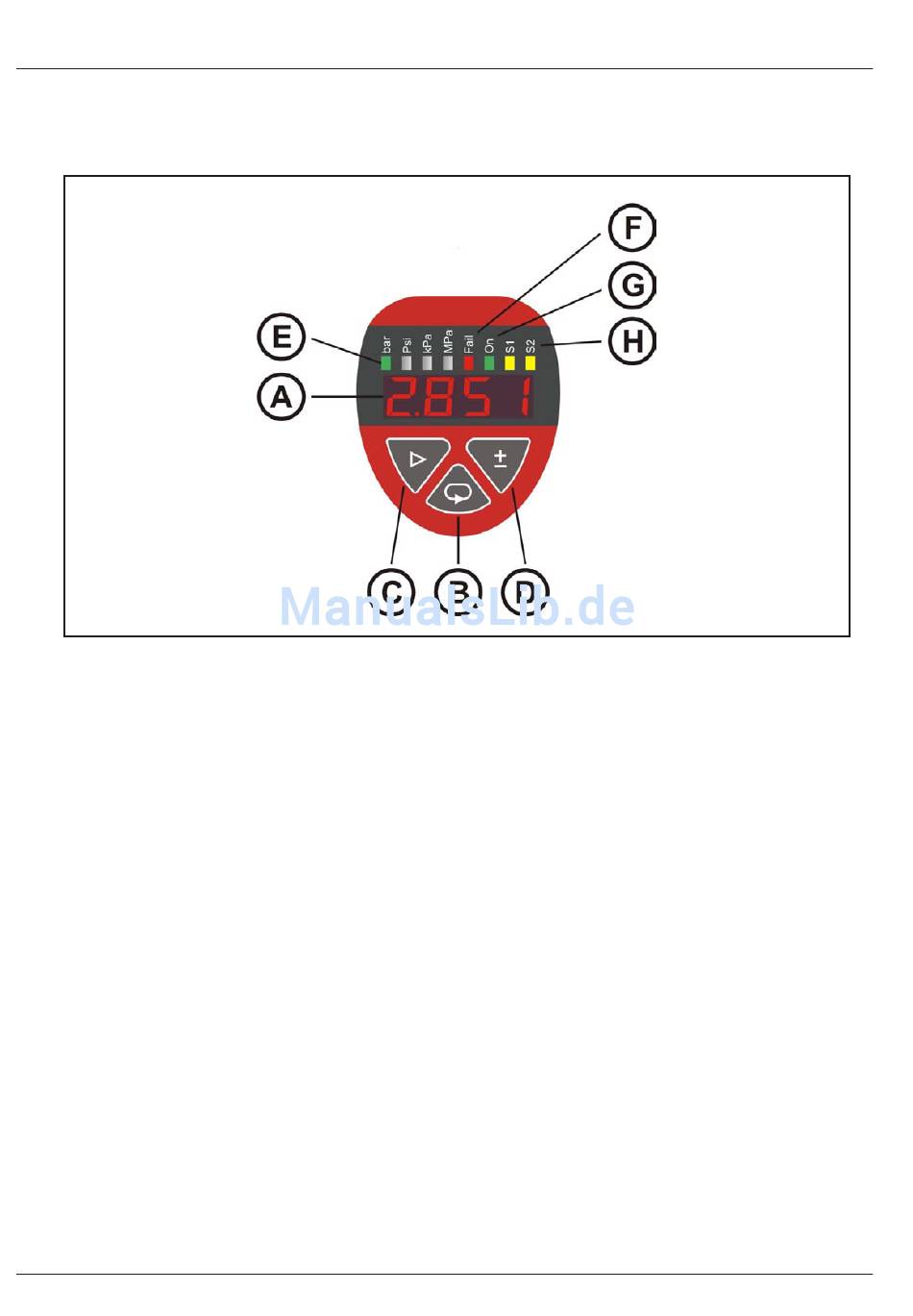

5 .1 Bedien- und Anzeigeelemente
A - LED-Display
•
Anzeige von Messwert und Bedienmenüs
B - Taste Set
Zugang zu den Bedienmenüs
•
•
Im Auswahlmenü Einsprung in das ausgewählte Untermenü
Im Eingabemenü Wertübernahme
•
C - Taste Change
Wechsel zwischen den Untermenüs
•
Abbruch Werteingabe ohne Übernahme
•
•
Umschaltung der Zählrichtung der Taste +/- von + bzw. Erhöhung auf - bzw. Verringerung.
D - Taste +/-
Wertänderung durch + bzw. Erhöhung oder - bzw. Verringerung. Die Zählrichtung steht
•
anfangs immer auf + bzw. Erhöhung. Umschalten der Zählrichtung durch Taste Change.
Wechsel der Einstellung in einem Auswahlmenü
•
E - Einheiten-LED
Anzeige Einheit durch grüne LED
•
F - Fehlermelde-LED
•
Anzeige fehlerhafter Betriebszustand durch rote LED
G - Betriebs-LED
Anzeige Betriebsbereitschaft durch grüne LED
•
H - Schaltzustands-LED
Anzeige des aktiven Schaltausganges durch jeweilige gelbe LED
•
