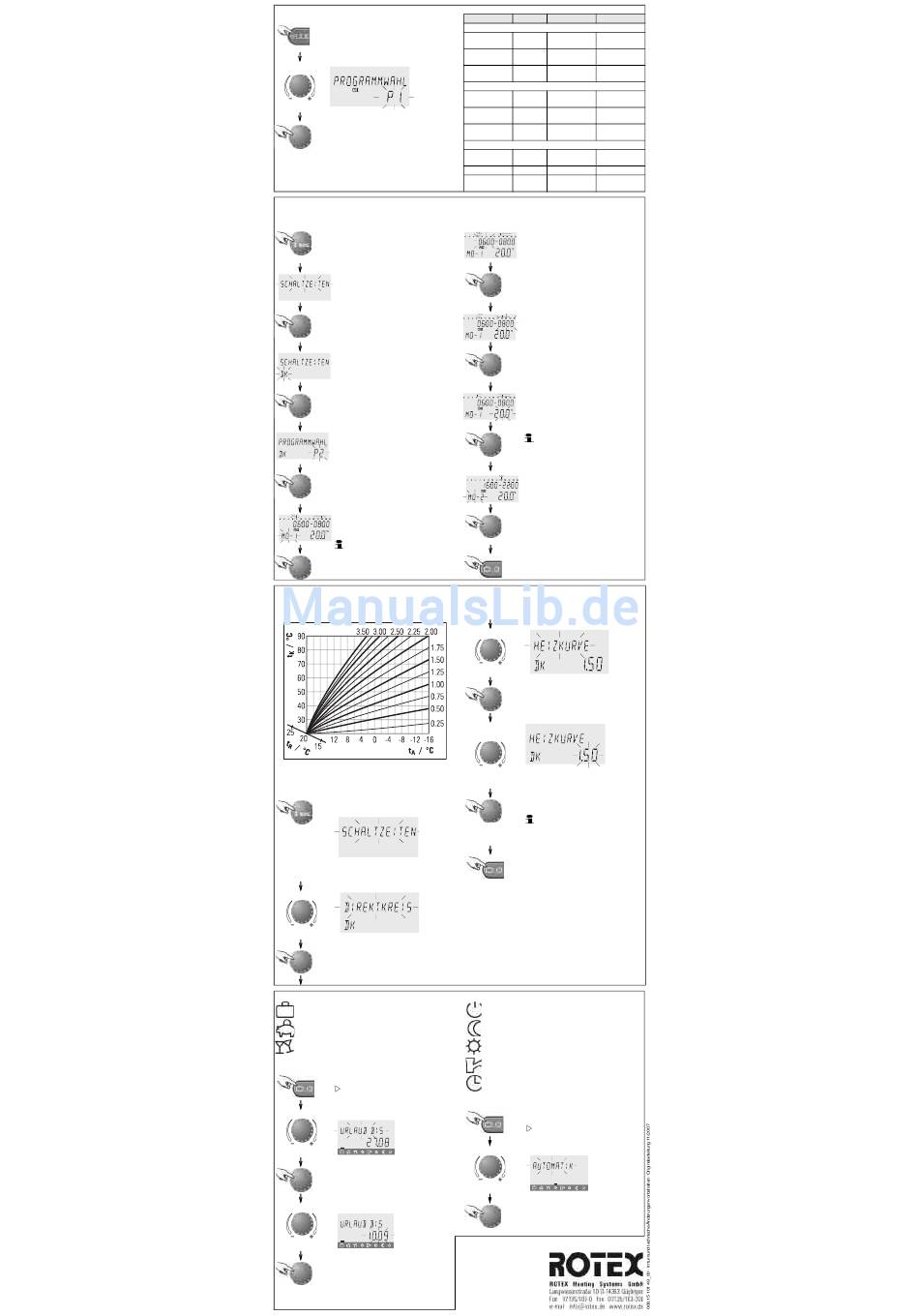

Rotex THETA 23R Kurzbedienungsanleitung Seite 2

Schaltzeitprogramm auswählen
Voreingestellt sind drei individuell einstellbare Automatik-Heizprogramme:
Taste 11 drücken
Zeitschaltprogramm
Auswählen
Einstellbereich P1, P2 oder P3
Änderung übernehmen
Schaltzeiten programmieren
Ausführliche Informationen siehe Bedienungsanleitung Abschnitt Schaltzeitenprogrammierung. Jeder in der Anzeige blinkende Einstellwert kann mit dem
Drehtaster korrigiert und durch Antippen übernommen werden. Rücksprung zum vorhergehenden Schritt über die Taste 12,
Rücksprung zur Grundanzeige über die Taste 10 oder automatisch nach ca. 60 s.
Einstieg in die Ebenenauswahl:
Drehtaster (6) ca. 3 s drücken
Schaltzeitenebene auswählen
Auswahl bestätigen
1. Heiz- bzw. Warmwasserkreis wählen.
Einstellbereich: Direktheizkreis (DK), Mischerheiz-
kreis (MK)*, Warmwasserkreis (WW)*
* falls vorhanden
Auswahl übernehmen
2. Schaltzeitenprogramm wählen.
Einstellbereich: P1, P2, P3
Auswahl übernehmen
3. Wochentag und Heizzyklus wählen.
Einstellfolge: Mo 1. Zyklus - Mo 2. Zyklus,
Di 1. Zyklus - Di 2. Zyklus bis So 2. Zyklus
Bei belegtem 2. Zyklus, ist ein 3.Zyklus
verfügbar.
Auswahl übernehmen
Heizkennlinien einstellen
Mit den Heizkennlinien wird die Heizleistung abhängig von der jeweiligen Außentemperatur an die Gebäudebeschaffenheit angepasst.
Die Steilheit der Heizkennlinien beschreibt allgemeinen das Verhältnis von Vorlauftemperaturänderung zu Außentemperaturänderung.
Als Anhaltswert für die Einstellung gilt bei Fußbodenheizung: 0,7 – 1,0 und bei Heizkörpern bzw. System 70: 1,4 – 1,6
t Außentemperatur t Raumtemperatur
A R
t Kesselvorlauftemperatur
K
Einstieg in die Ebenenauswahl:
Drehtaster (6) ca. 3 s drücken
Einstellbereich: Schaltzeiten, System,
Warmwasser* (WW), Direktkreis (DK), Mischer-
kreis* (MK), Feuerungsautomat, Uhr/Datum
* falls vorhanden
Heizkreisebene
anwählen
Auswahl bestätigen
Vorübergehende Betriebsarten einstellen
URLAUB: Frostgeschützte Abschaltung von Heizung und
Warmwasser während Urlaubszeit
ABWESEND: Kurzfristige Unterbrechung des Heizbetriebs bei
Abwesenheit
PARTY: Verlängerter Heizbetrieb über die reguläre Heizzeit hin-
aus
Bsp. Urlaub einstellen
Taste 10 drücken
aktive Betriebsart blinkt
Urlaub
Einstellen
Einstellung übernehmen
Rückkehr
Einstellen
Betriebsart aktivieren
Programm Tag Heizzyklus I Heizzyklus II
P1 - Berufstätige
Mo-Fr 05:00-08:00 Uhr 16:00-22:00 Uhr
Direktkreis
Sa-So 07:00-23:00 Uhr
Warmwasserkreis Mo-Fr 04:30-08:00 Uhr 15:30-22:00 Uhr
Sa-So 06:30-23:00 Uhr
Mo-Fr 04:00-08:00 Uhr 16:00-22:00 Uhr
Mischerkreis
Sa-So 06:00-23:00 Uhr
P2 - Familie
Mo-Fr 05:00-22:00 Uhr
Direktkreis – – –
Sa-So 07:00-23:00 Uhr
Warmwasserkreis Mo-Fr 04:30-22:00 Uhr
– – –
Sa-So 06:30-23:00 Uhr
Mo-Fr 04:00-22:00 Uhr
– – –
Mischerkreis
Sa-So 06:00-23:00 Uhr
P3 - Solar
Mo-Fr 05:00-22:00 Uhr – – –
Direktkreis
Sa-So 07:00-23:00 Uhr
Warmwasserkreis Mo-So 04:30-07:30 Uhr 16:00-22:00 Uhr
Mo-Fr 04:00-22:00 Uhr
– – –
Mischerkreis
Sa-So 06:00-23:00 Uhr
4. Heizbeginn (Einschaltzeit 1) einstellen
Einstellbereich: 0:00 bis 23:50 Uhr
Die Einschaltzeit erscheint zusätzlich im oberen
Zeitbalken durch blinkendes Segment.
Einstellung speichern
5. Heizende (Ausschaltzeit 1) einstellen
Einstellbereich: 0.10 bis 24.00 Uhr
Die Ausschaltzeit erscheint zusätzlich im oberen
Zeitbalken durch ein blinkendes Segment.
Einstellung speichern
6. Zyklustemperatur (Raumsolltemperatur wäh-
rend des Heizbetriebs) einstellen
Einstellbereich für Heizkreise (DK, MK):
5 bis 30 °C, Warmwasserkreis (WW): 10.0 °C bis
WW-Maximalbegrenzung
Bei einer Verstellung der gewünschten Tages-
Raum- bzw. Warmwassertemperatur mittels
der Taste 7 bzw. 9 verstellen sich alle zugehöri-
gen Zyklustemperaturen um den Betrag der Ver-
stellung!
7. Nächsten Wochentag oder nächsten Heizzyklus
wählen wie unter 3. beschrieben anwählen und
programmieren.
Einstellung speichern
Beenden (Rückkehr zur Grundanzeige)
Heizkurve
Anwählen
Auswahl übernehmen
Heizkreis
Ändern
Ausgangswert einstellen bzw. bei zu warmer/kal-
ter Raumtemperatur Wert verringern/erhöhen
Einstellung übernehmen
Korrekturen erst nach 1-2 Tagen und nur in
kleinen Schritten vornehmen.
Vorhandene Heizkörperthermostate vollständig
öffnen.
Beenden (Rückkehr zur Grundanzeige)
In der Ebene System kann in analoger Weise ausgewählt werden:
SPRACHWAHL: Einstellung der Sprache (Einstellbereich D, GB, FR, NL).
SOMMER: Festlegung der Außentemperatur, bei der die Regelung automa-
tisch auf Sommerbetrieb schaltet.
RUECKSETZEN: Zurücksetzen aller Parameter auf Werkseinstellungen.
In der Ebene Warmwasser kann in analoger Weise ausgewählt werden:
NACHT: Einstellung der Soll-Warmwassertemperatur im Absenkzeitraum
(Einstellbereich: 10°C – WW-Tag).
LEGIO-SCHUTZ: Festlegung des Tages, an dem zur Desinfektion eine
Warmwasseraufheizung auf hohe Temperatur erfolgt (Einstellbereich: Aus,
Mo – So, Alle)
Dauerbetriebsarten einstellen
STANDBY: Frostgeschützte Abschaltung von Heizung und
Warmwasser
REDUZIERT: Ständiger reduzierter Heizbetrieb ohne zeitliche
Einschränkung
HEIZEN: Ständiger Heizbetrieb ohne zeitliche Einschränkung
SOMMER: Warmwasserbetrieb nach Schaltzeitprogramm,
Heizung frostgeschützt abgeschaltet
AUTOMATIK: Automatischer Heiz- und Absenkbetrieb nach
Schaltzeitprogramm
Bsp. Automatikbetrieb einstellen
Taste 10 drücken
aktive Betriebsart blinkt
Automatik
Einstellen
Betriebsart aktivieren
