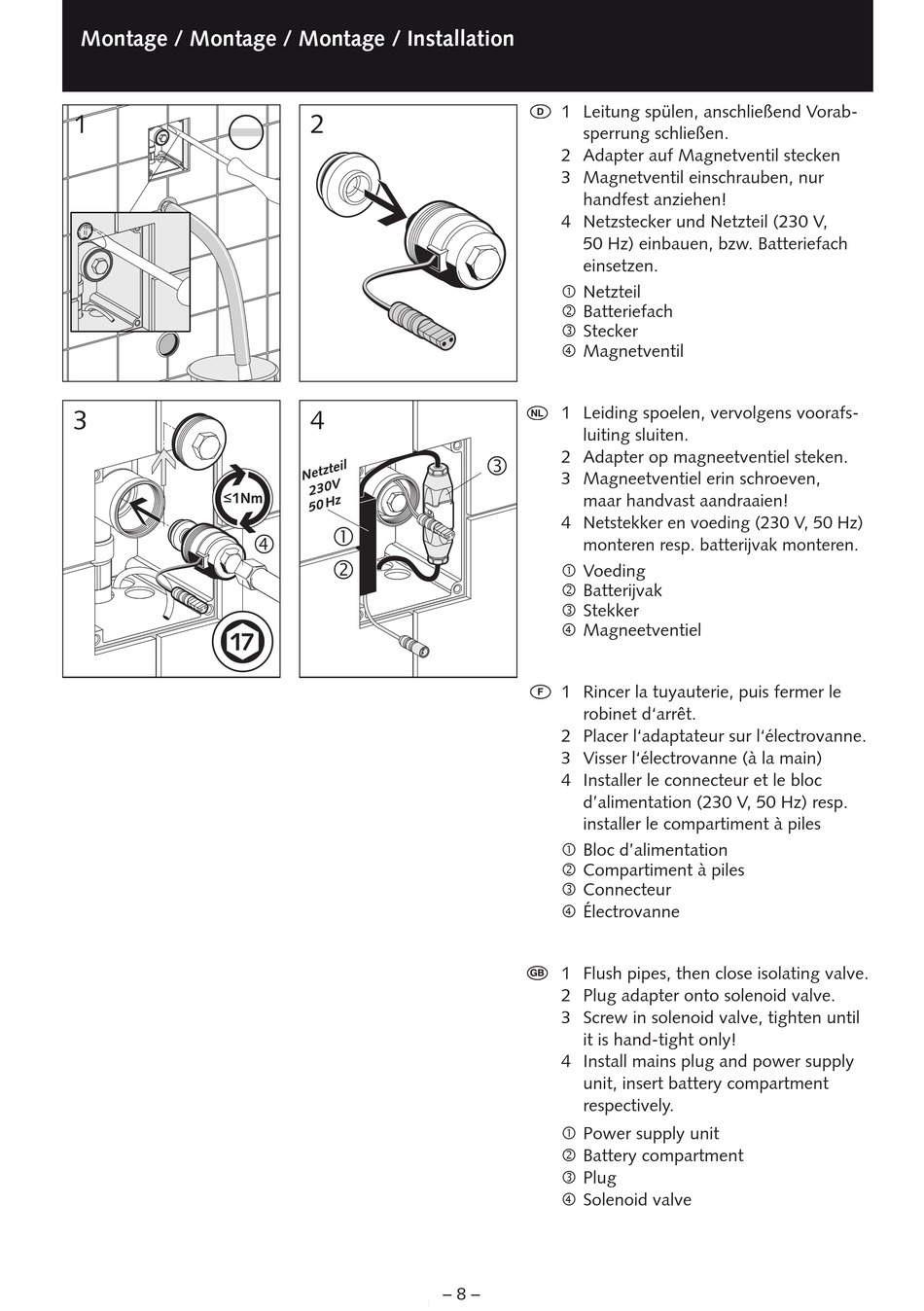

Montage / Montage / Montage / Installation
1
3
2
4
– 8 –
1 Leitung spülen, anschließend Vorab-
D
sperrung schließen.
2 Adapter auf Magnetventil stecken
3 Magnetventil einschrauben, nur
handfest anziehen!
4 Netzstecker und Netzteil (230 V,
50 Hz) einbauen, bzw. Batteriefach
einsetzen.
Netzteil
‚ Batteriefach
Stecker
„ Magnetventil
1 Leiding spoelen, vervolgens voorafs-
NL
luiting sluiten.
2 Adapter op magneetventiel steken.
3 Magneetventiel erin schroeven,
maar handvast aandraaien!
4 Netstekker en voeding (230 V, 50 Hz)
monteren resp. batterijvak monteren.
Voeding
‚ Batterijvak
Stekker
„ Magneetventiel
1 Rincer la tuyauterie, puis fermer le
F
robinet d'arrêt.
2 Placer l'adaptateur sur l'électrovanne.
3 Visser l'électrovanne (à la main)
4 Installer le connecteur et le bloc
d'alimentation (230 V, 50 Hz) resp.
installer le compartiment à piles
Bloc d'alimentation
‚ Compartiment à piles
Connecteur
„ Électrovanne
1 Flush pipes, then close isolating valve.
GB
2 Plug adapter onto solenoid valve.
3 Screw in solenoid valve, tighten until
it is hand-tight only!
4 Install mains plug and power supply
unit, insert battery compartment
respectively.
Power supply unit
‚ Battery compartment
Plug
„ Solenoid valve
