Montagebeispiele
1
2

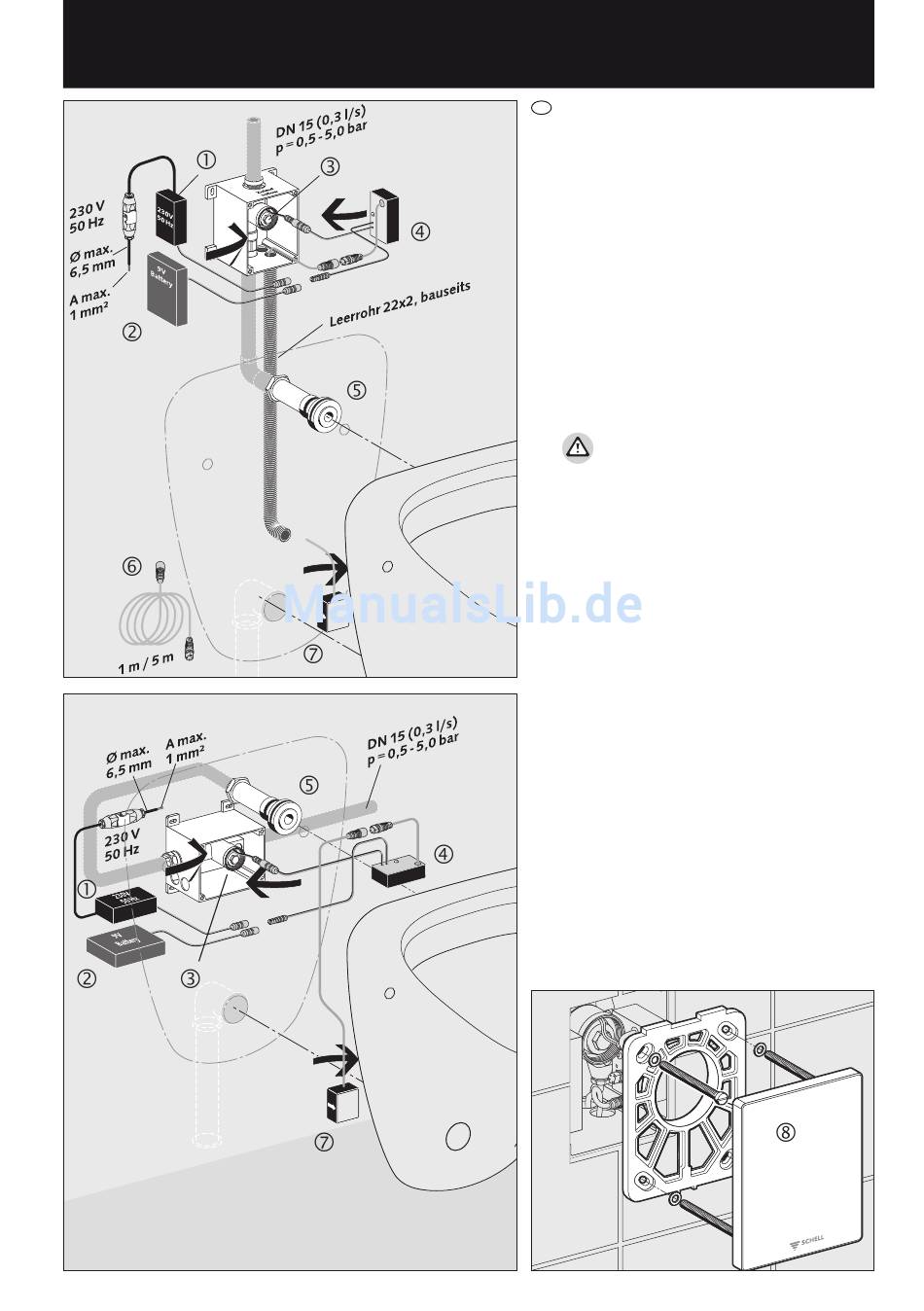

Montagebeispiele
D
1 Wasserstrecke oberhalb des Urinals
2 Wasserstrecke hinter dem Urinal
3 Frontblende EDITION montieren
(Art.-Nr.: 23 080 28 99)
Netzteil
‚ Batteriefach
*
Magnetventil
„ E-Modul
… Urinal-Zulaufgarnitur
† Verlängerungskabel Sensor (Zubehör)
‡ HF-Sensor
ˆ Frontblende EDITION (Zubehör)
*
Zulaufgarnitur mit RV installie-
ren, wenn das Rohbauset höher
als 1 m über der Zulaufgarnitur
montiert ist.
3
– 6 –
*
*
