V
>5min
= < 60

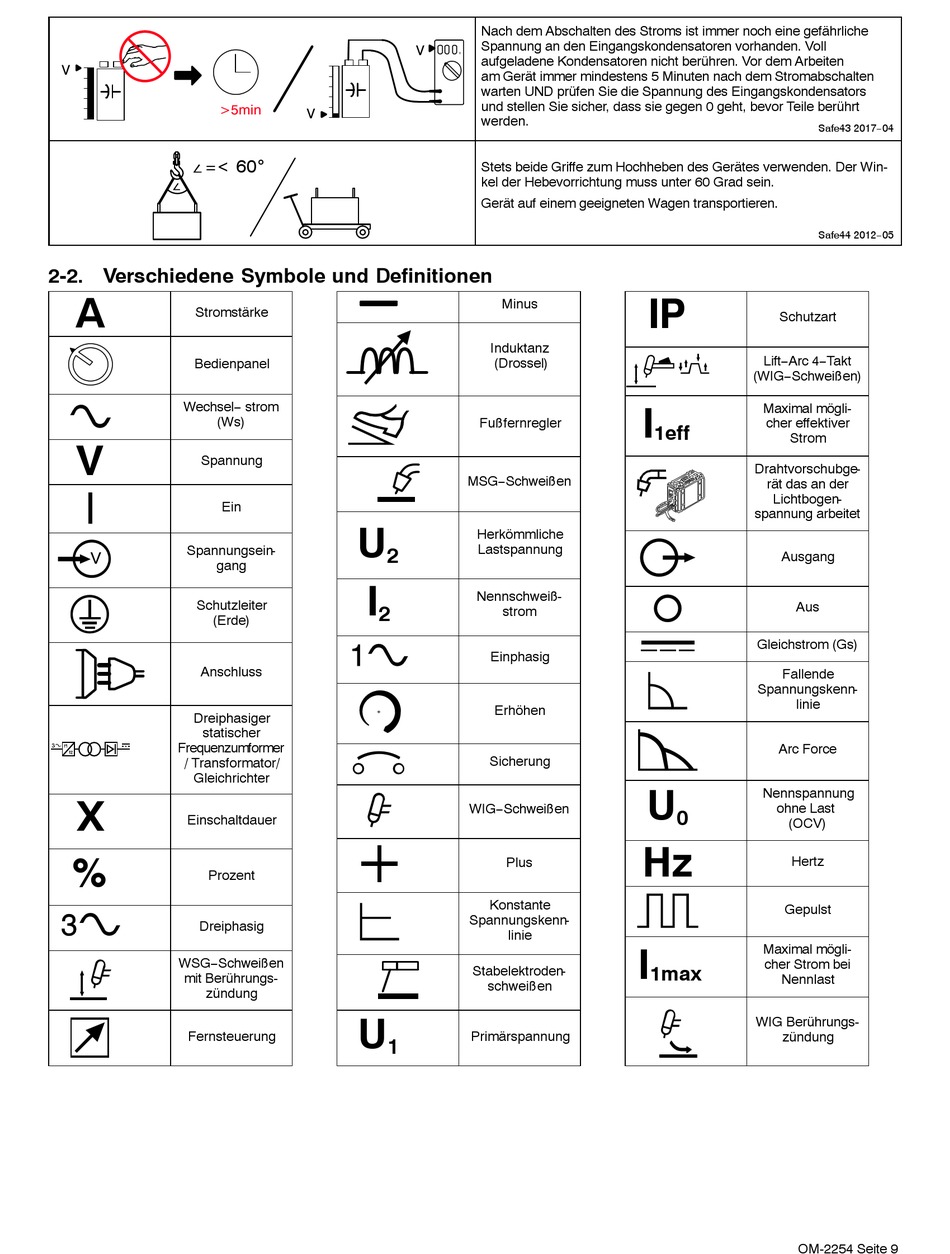

2-2. Verschiedene Symbole und Definitionen
A
Stromstärke
Bedienpanel
Wechsel− strom
(Ws)
V
Spannung
Ein
Spannungsein-
gang
Schutzleiter
(Erde)
Anschluss
Dreiphasiger
statischer
Frequenzumformer
/ Transformator/
Gleichrichter
X
Einschaltdauer
%
Prozent
Dreiphasig
WSG−Schweißen
mit Berührungs-
zündung
Fernsteuerung
Nach dem Abschalten des Stroms ist immer noch eine gefährliche
Spannung an den Eingangskondensatoren vorhanden. Voll
V
aufgeladene Kondensatoren nicht berühren. Vor dem Arbeiten
am Gerät immer mindestens 5 Minuten nach dem Stromabschalten
warten UND prüfen Sie die Spannung des Eingangskondensators
und stellen Sie sicher, dass sie gegen 0 geht, bevor Teile berührt
V
werden.
Stets beide Griffe zum Hochheben des Gerätes verwenden. Der Win-
kel der Hebevorrichtung muss unter 60 Grad sein.
Gerät auf einem geeigneten Wagen transportieren.
Fußfernregler
MSG−Schweißen
U
Herkömmliche
Lastspannung
2
I
Nennschweiß-
2
WIG−Schweißen
Spannungskenn-
Stabelektroden-
U
Primärspannung
1
IP
Minus
Induktanz
(Drossel)
I
1eff
strom
Einphasig
Erhöhen
Sicherung
U
Hz
Plus
Konstante
linie
I
1max
schweißen
Safe43 2017−04
Safe44 2012−05
Schutzart
Lift−Arc 4−Takt
(WIG−Schweißen)
Maximal mögli-
cher effektiver
Strom
Drahtvorschubge-
rät das an der
Lichtbogen-
spannung arbeitet
Ausgang
Aus
Gleichstrom (Gs)
Fallende
Spannungskenn-
linie
Arc Force
Nennspannung
ohne Last
0
(OCV)
Hertz
Gepulst
Maximal mögli-
cher Strom bei
Nennlast
WIG Berührungs-
zündung
OM-2254 Seite 9
