MAXDATA PLATINUM 100 I Kurzanleitung Seite 2

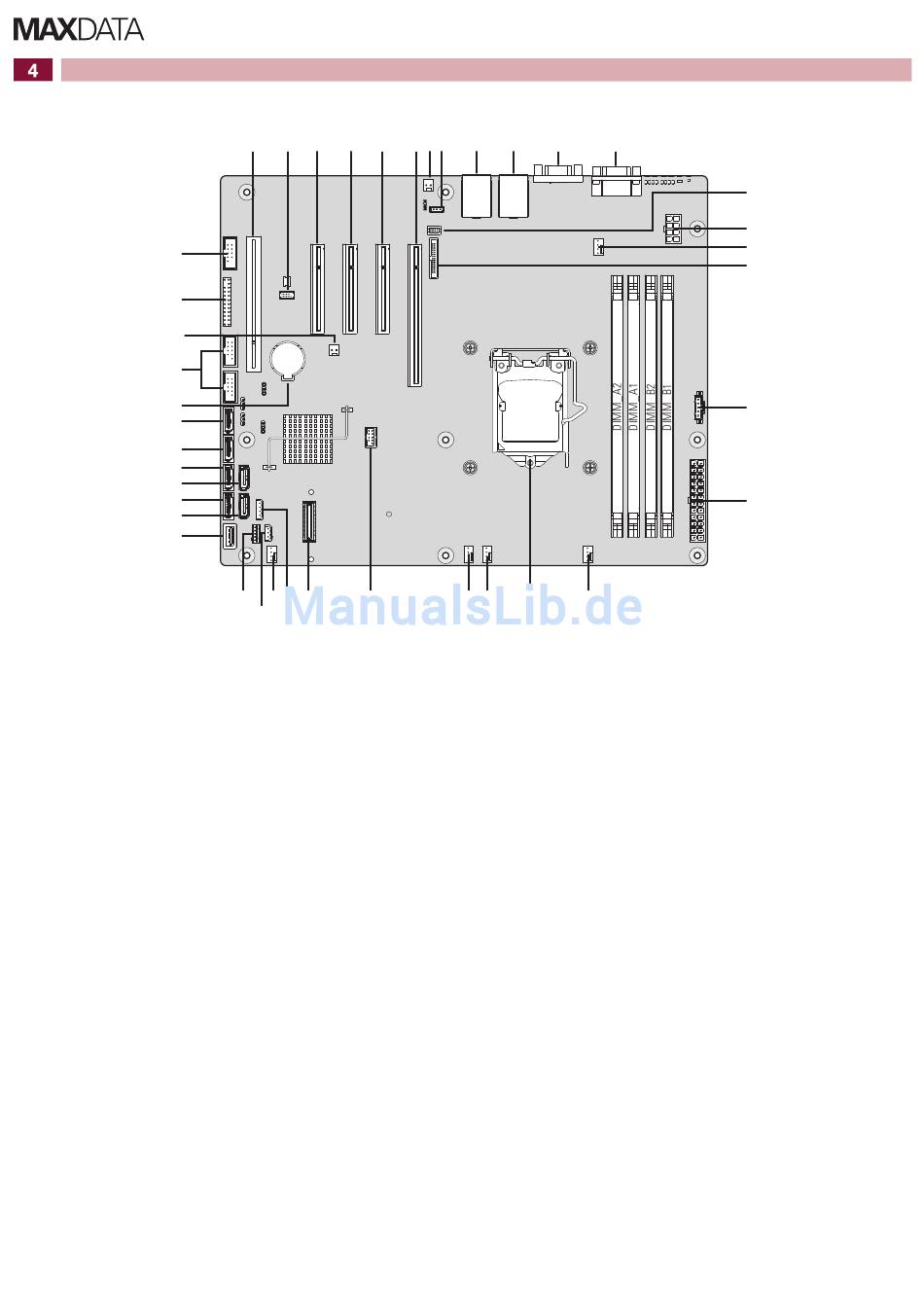

Positionen der Anschlüsse und Komponenten der Serverplatine
NN
MM
LL
KK
JJ
II
HH
GG
FF
EE
DD
CC
2 MAXDATA PLATINUM 100 I M10 – Kurzanleitung
A B C D E
BB Z X W
AA Y
A. Steckplatz 1, PCI 32 bit / 33 MHz
B. TPM-Anschluss
C. Steckplatz 3, PCI Express Gen2 x4 (x8-Anschluss)
D. Steckplatz 4, PCI Express Gen2 x4 (x8-Anschluss)
E. Steckplatz 5, PCI Express Gen2 x4 (x8-Anschluss)
F. Steckplatz 6, PCI Express Gen2 x8 (x16-Anschluss)
G. Gehäuseüberwachung
SATA-Schlüssel
H.
I. Ethernet- und Dual-USB-Anschluss
J. Ethernet- und Dual-USB-Anschluss
K. Monitoranschluss
L. Externer serieller Anschluss
M. Intel RMM4-Lite-Anschluss
N. Anschluss für Prozessorstromversorgung
O. Systemlüfter 4
P . Netzwerkanschluss für RMM4
Q. P/S AUX
Anschluss für Hauptstromversorgung
R.
S. Systemlüfter 3
T. Prozessorsockel
F GH I J K
T
V U S
U. Systemlüfter 2
V. CPU-Lüfteranschluss
W. USB-Anschluss für Smartmodul
X. Anschluss für SAS-Modul
Y. IPMB
Z. Systemlüfter 1
AA. HSBP
SATA_SGPIO
BB.
CC. USB-Anschluss (Typ A)
DD. SATA-Anschluss 0 (6 Gbit/s)
EE. SATA-Anschluss 2 (3 Gbit/s)
FF. SATA-Anschluss 1 (6 Gbit/s)
GG. SATA-Anschluss 3 (3 Gbit/s)
HH. SATA-Anschluss 4 (3 Gbit/s)
II. SATA-Anschluss 5 (3 Gbit/s)
JJ. CMOS-Batterie
KK. USB-Anschlüsse
Festplatten-LED
LL.
MM. Anschluss für Front-Bedienfeld
NN. Interner serieller Anschluss
L
M
N
O
P
Q
R
