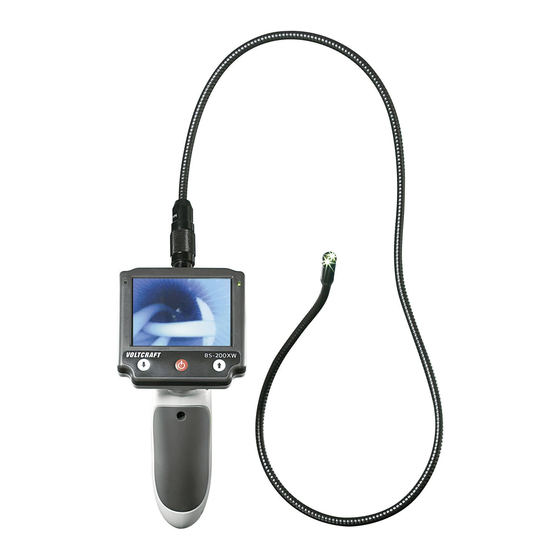

VOLTCRAFT BS-200XW Bedienungsanleitung
Endoskop
Verwandte Anleitungen für VOLTCRAFT BS-200XW
Inhaltszusammenfassung für VOLTCRAFT BS-200XW
- Seite 1 Bedienungsanleitung BS-200XW Endoskop Best.-Nr. 123325 Seite 2 - 13 Operating Instructions BS-200XW Endoscope Item No. 123325 Page 14 - 25 Notice d’emploi BS-200XW Endoscope N° de commande 123325 Page 26 - 37 Gebruiksaanwijzing BS-200XW Endoscoop Bestelnr. 123325 Pagina 38 - 49...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite 1. Einführung ...........................3 2. Bestimmungsgemäße Verwendung ..................4 3. Lieferumfang ........................4 4. Zeichenerklärung .........................4 5. Sicherheitshinweise ......................5 a) Allgemein ........................5 b) Personen / Produkt .......................5 c) Batterien / Akkus ......................6 6. Bedienelemente ........................7 7. Batterien einlegen / wechseln .....................8 8. -
Seite 3: Einführung
1. Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Diese Bedienungsanleitung gehört zu diesem Produkt. -
Seite 4: Bestimmungsgemäße Verwendung
2. Bestimmungsgemäße Verwendung Das Endoskop ist ein visuelles Hilfsmittel zur optischen Fehlersuche und Inspektion an spannungslosen Anlagen und Einrichtungen. Das Kamerabild wird auf einem eingebauten TFT- Monitor angezeigt und die Beleuchtung an der Spitze der Kamera kann geregelt werden. Ein PAL-Videoausgang steht zur Verfügung. -
Seite 5: Sicherheitshinweise
5. Sicherheitshinweise Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/ Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie. -
Seite 6: C) Batterien / Akkus
• Das Grundgerät ist nicht wasserdicht und kann deshalb nicht unter Wasser eingesetzt werden. • Das Endoskop darf nur in spannungslosen Anlagen zur Inspektion eingesetzt werden. Der Kamerakopf ist aus Metall und kann zu Kurzschlüssen führen. • Schalten Sie aus Sicherheitsgründen vor jeder Inspektion alle Anlagenteile spannungslos. -
Seite 7: Bedienelemente
6. Bedienelemente Schwanenhals Taste ↑ Batterie-LED Taste Ein/Aus Power-LED Taste ↓ Video-Ausgang Batteriefach Monitor 10 microUSB-Anschluss... -
Seite 8: Batterien Einlegen / Wechseln
7. Batterien einlegen / wechseln 1. Lösen Sie die Schraube mit Hilfe eines Kreuzschlitzschraubendrehers und entnehmen Sie den Batteriefachdeckel. 2. Entnehmen Sie den Batteriehalter aus dem Batteriefach. 3. Legen Sie vier Batterien des Typs AA in den Batteriehalter ein und beachten Sie dabei die Polaritätsangaben innerhalb der Schächte des Batteriehalters. -
Seite 9: Abnehmbarer Monitor
1. Drücken Sie die Taste Ein/Aus, um das Gerät einzuschalten. Daraufhin leuchtet die Power- LED und auf dem Monitor erscheint das Kamerabild. 2. Im Kamerakopf sind zwei LEDs integriert. - Drücken Sie die Taste ↑ um die Helligkeit der LEDs zu erhöhen. - Drücken Sie die Taste ↓ um die Helligkeit der LEDs zu verringern, bzw. um die Beleuchtung komplett auszuschalten. Stellen Sie die Beleuchtung so ein, dass das angezeigte Kamerabild nicht über- oder unterbelichtet ist. -
Seite 10: Monitor-Armband
11. Monitor-Armband 1. Packen Sie das Armband aus und bringen Sie es am Arm an. 2. Befestigen Sie das abnehmbare Display auf der Metallplatte. Beachten Sie dabei die korrekte Ausrichtung, der Metallpunkt auf dem Display sollte in das Loch auf der Platte passen. -
Seite 11: Entsorgung
14. Entsorgung a) Produkt Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen. Entnehmen Sie evtl. eingelegte Batterien/Akkus und entsorgen Sie diese getrennt vom Produkt. b) Batterien/Akkus Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien/Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt. -
Seite 12: Technische Daten
15. Technische Daten Betriebsspannung ......4 x 1,5 V AA-Batterie (nicht enthalten) Stromaufnahme ......max. 400 mA Display ..........8,9 cm (3,5“) TFT Auflösung ........320 x 240 Pixel (Monitor), 640 x 480 Pixel (Kamera) Video-Format ........PAL Kamera-Beleuchtung ......4 LEDs (max. 1200 +/- 150 Lux in 20 mm Entfernung) Weißabgleich ........automatisch Belichtung ........automatisch Sichtfeld ..........54º... -
Seite 13: Passendes Zubehör
16. Passendes Zubehör Schwanenhals-Kamera Best.-Nr.: 123121 409211 1168801 1285871 1182109 409212 1209064 Kamera-Ø: 5,5 mm 3,9 mm 5,5 mm 6 mm 8,0 mm 8,0 mm 9,8 mm Länge: 34, 5 cm 20 m 20 m Schwanenhals-Verlängerung Best.-Nr.: 123126 123130 Länge: Sonstiges Akkus Tragegurt... - Seite 52 Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Daten- verarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
