2. Übersicht
Benützen sie ausschließlich geschirmte 3 Pin XLR Kabel, um die Geräte mit dem Controller oder
untereinander zu verbinden.
2.1.

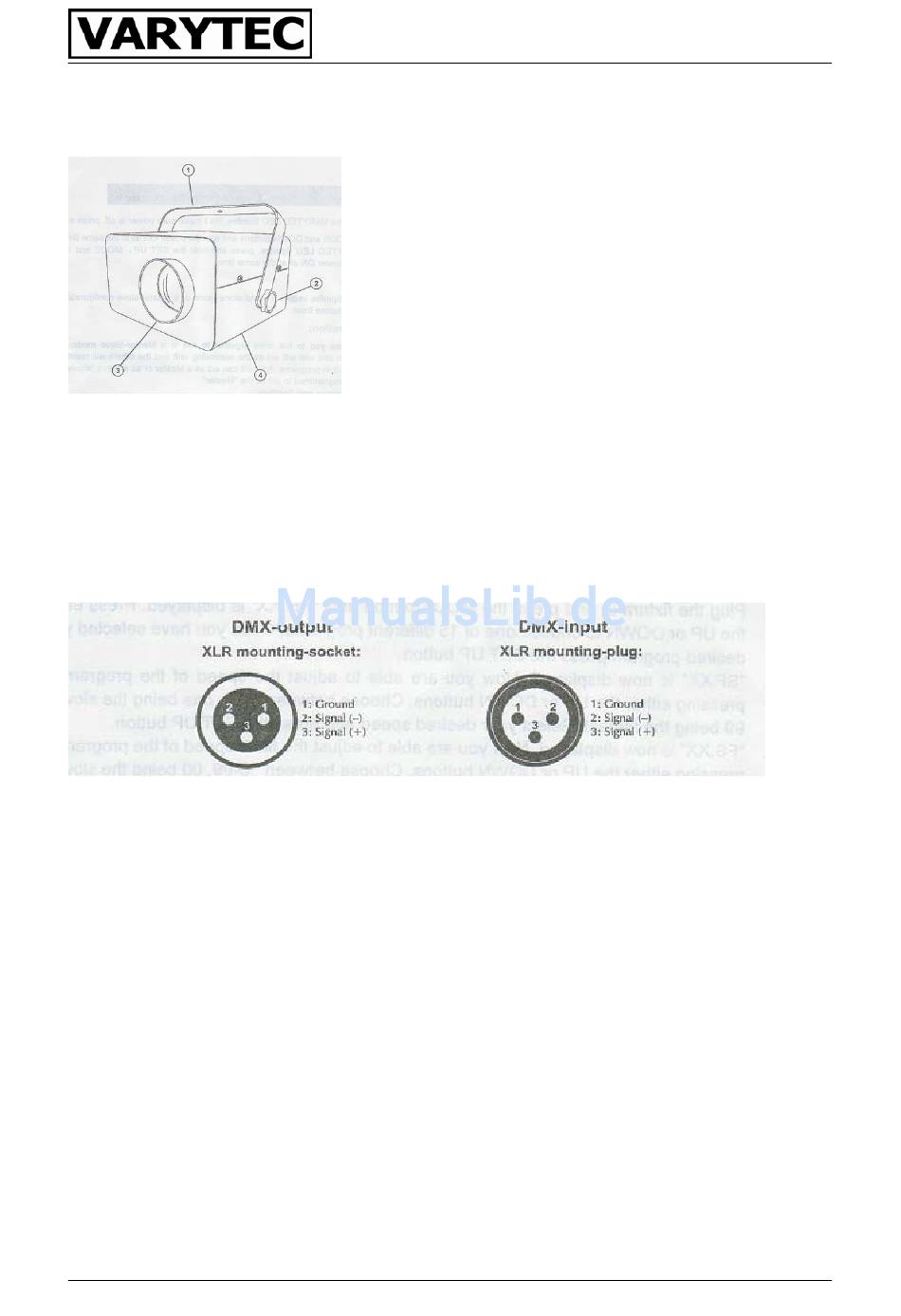

XLR Stecker Belegung
Wenn sie diese Anschlussbelegung auch an ihrem Controller vorfinden, können sie das DMX Kabel
direkt mit dem ersten Gerät in ihrer DMX Kette verbinden. Andernfalls müssen sie Adapter
verwenden.
2.2.
DMX Kette aufbauen
Verbinden sie den DMX Ausgang des ersten Gerätes mit dem DMX Eingang des zweiten Gerätes.
Verfahren sie so weiter bis sie alle Geräte innerhalb ihrer DMX Kett verbunden haben.
2.3.
Endwiderstand
An ihrem letzten Gerät in der DMX Kette solten sie das DMX Signal terminieren. Um einen
Endwiderstand für das Gerät oder andere Geräte herzustellen löten sie einen 120Ohm Widerstand
zwischen „Signal –" und „Signal+" an einem 3Pin XLR Stecker und stecken diesen in den Ausgang
des letzten Geräes.
