Verwandte Anleitungen für Varytec LED SPINFIRE
Inhaltszusammenfassung für Varytec LED SPINFIRE

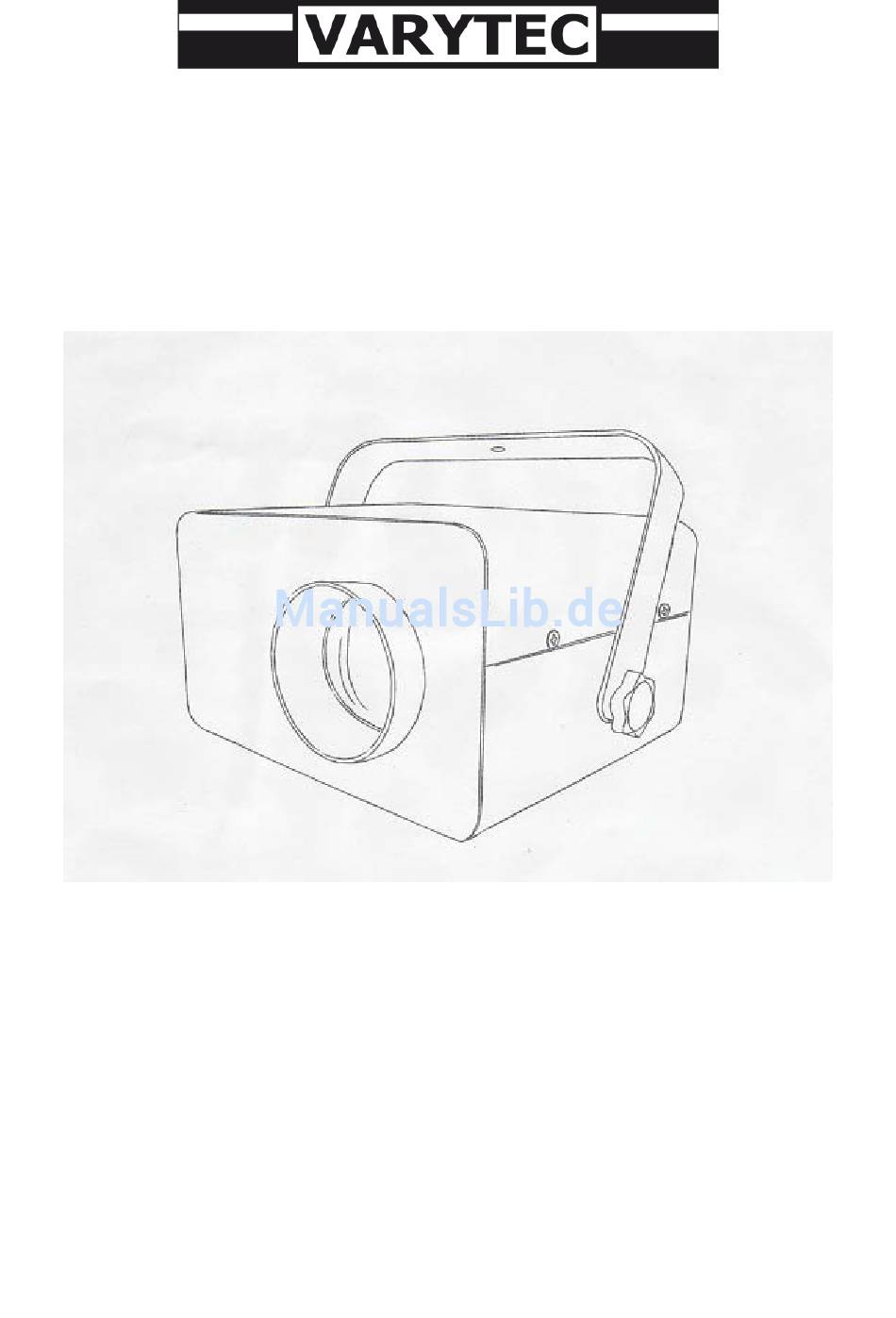

- Seite 1 Bedienungsanleitung LED SPINFIRE...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise ........................3 1.1. Hinweise für den sicheren und einwandfreien Gebrauch ............3 Übersicht............................4 2.1. XLR Stecker Belegung......................4 2.2. DMX Kette aufbauen......................4 2.3. Endwiderstand ........................4 Bedienungshinweise........................5 3.1. Betriebsmodi .......................... 5 3.1.1. Master Slave Konfiguration ................... 5 3.1.2. -
Seite 3: Sicherheitshinweise
1. Sicherheitshinweise • Dieses Gerät ist nur für die Verwendung in geschlossenen Räumen (nicht im Freien) erlaubt. • Es erlischt der Garantieanspruch, bei manuellen Veränderungen des Gerätes. • Nur von ausgebildeten Fachkräften reparieren lassen. • Benutzen Sie nur Sicherungen desselben Typs und nur Originalteile als Ersatzteile. -
Seite 4: Übersicht
2. Übersicht Benützen sie ausschließlich geschirmte 3 Pin XLR Kabel, um die Geräte mit dem Controller oder untereinander zu verbinden. 2.1. XLR Stecker Belegung Wenn sie diese Anschlussbelegung auch an ihrem Controller vorfinden, können sie das DMX Kabel direkt mit dem ersten Gerät in ihrer DMX Kette verbinden. Andernfalls müssen sie Adapter verwenden. -
Seite 5: Bedienungshinweise
3. Bedienungshinweise Wichtig: Um den Spinfire zu deaktivieren, versichern sie sich zu erst das keine Verbindung zum Stromnetz existiert. Dann halten sie den SETUP MODE und DOWN Taster gedrückt und schalten den Strom wieder ein. Um den Spinfire zu aktivieren, versichern sie sich zu erst das keine Verbindung zum Stromnetz existiert. -
Seite 6: Auto Modus
3. „FS.XX“ steht nun im Display. Hier können sie mit den UP und DOWN Taster die Blitzrate des Programms verändern. Wählen sie zwischen 00 -99, wobei 00 das langsamste Blitzen und 99 das schnellste ist. Drücken sie SET UP um ihre Einstellungen zu bestätigen und ihr Programm zu starten. -
Seite 7: Reinigung Des Gerätes
5. Reinigung des Gerätes 1. Benutzen sie normalen Glasreiniger und ein weiches Tuch um das Gehäuse außen zu reinigen 2. Putzen sie die externen Linsen mit Glasreiniger etwa alle 20 Tage. 3. Achten sie darauf das alle Teile wieder trocken sind bevor sie das Gerät wieder einstecken. 6. - Seite 8 Importeur: B & K Braun GmbH Industriestraße 1 D-76307 Karlsbad www.bkbraun.com info@bkbraun.com 8 / 8...
